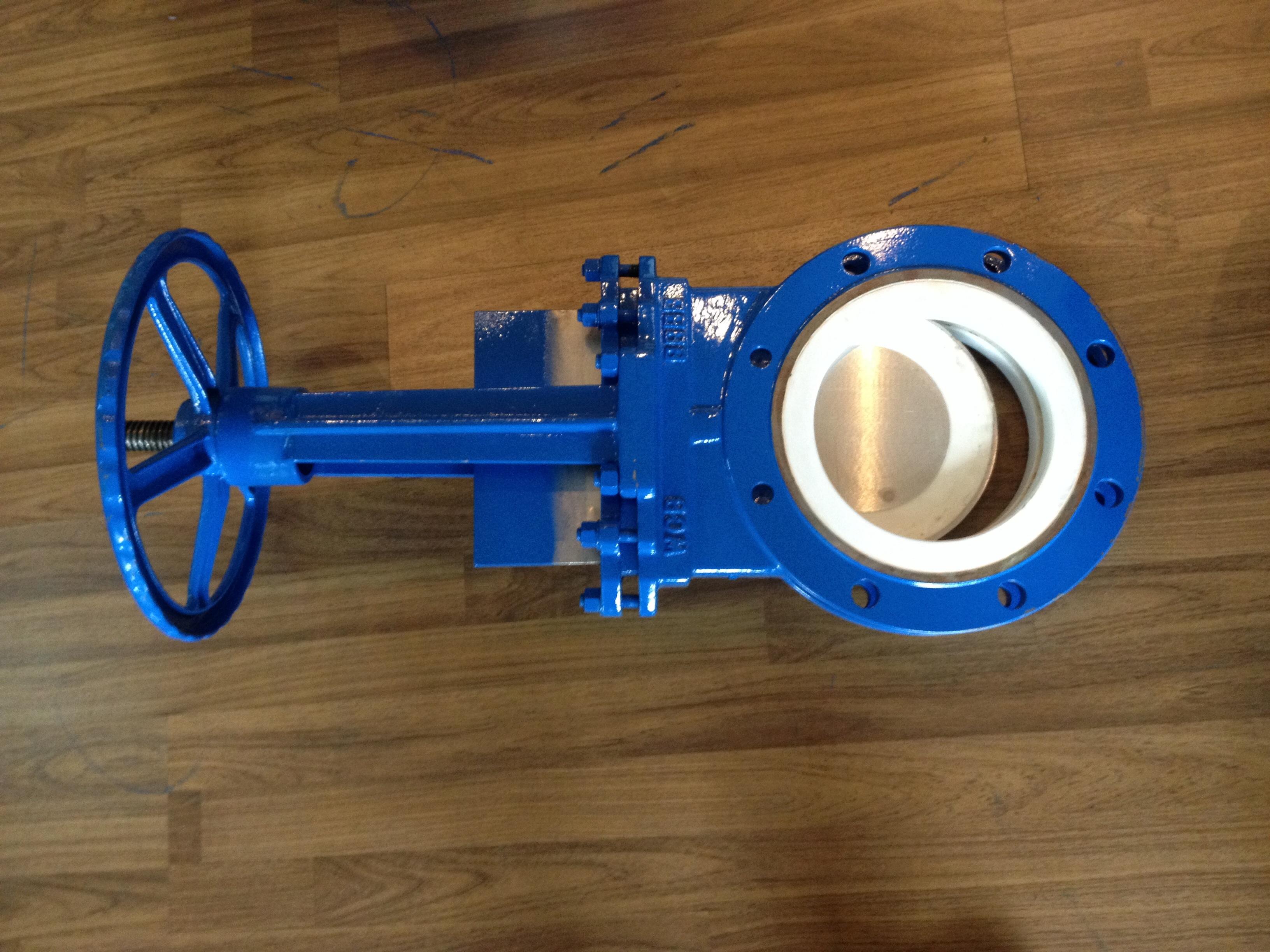

薄型陶瓷排渣浆液阀

薄型陶瓷排渣浆液阀

型号:PZ73TC 更新时间:2020-04-01

特点:薄型陶瓷排渣浆液阀主要适用于火电厂干灰系统灰、渣的调节流量及启闭之用,也适用于矿 山、石灰厂、水泥厂等有磨损、腐蚀的粉尘介质的启闭。

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

PZ73TC陶瓷刀型闸阀由本公司精心生产的一款陶瓷阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。陶瓷刀型闸阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。





产品名称 PZ73TC陶瓷刀型闸阀
产品型号 PZ73TC
公称通径 DN15-300
压力范围 1.6MPa-32.0MPa
阀体材质 铸钢、不锈钢

一、手动陶瓷刀闸阀阀简介

手动陶瓷刀闸阀主要适用于火电厂干灰系统灰、渣的调节流量及启闭之用,也适用于矿 山、石灰厂、水泥厂等有磨损、腐蚀的粉尘介质的启闭。本阀门具有密封性能好,耐高温,耐压强度高,启闭灵活,卡灰及积灰现象少,使用寿命长等优点。

1、动陶瓷刀闸阀产品主体采用铸钢、304不锈钢、石墨密封圈组合而成。

2、适用温度≤400℃。

3执行机构公称压力0.4-0.6MPa,阀门公称压力1.0MPa。

4、也可根据用户要求定制。



二、手动陶瓷刀闸阀特点

1、密封面材料:结构陶瓷或超硬表面合金材料二种。

2、适用于煤渣,灰渣等气、固混合介质,闸板、阀座和流道部位采用了结构陶瓷材料制造,耐磨损,长寿命。

3、密封性能优越,并可进行密封面修复。

4、进口阀座可作刮灰板,即使在落灰情况下也关闭自如。

5、阀体腔体结构彻底避免了卡阻、积灰的问题。

6、驱动方式:手动、气动和电动等。



其工艺性,闸阀弥补密封面角度在加工过程中产生的偏差,闸阀板叫做弹性闸板。



三、手动陶瓷刀闸阀适用工况

本阀适用于发电厂干灰系统、仓泵出料输送,也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质在管道上作启闭之用。公称压力1.0MPa,适用温度≤250℃。

  本阀参照Armstrong阀门技术,关闭后任何方向全部密封。阀体阀盖采用WCB铸钢件及无缝钢管焊接。阀板与阀盖间密合面采用热喷涂硬质耐磨材料,表面光滑。填料采用碳素纤维盘根,或V型密封件。

本阀密封性能好,耐磨性强,启动负荷小,卡灰及积灰现象少,使用寿命长

四、手动陶瓷刀闸阀规格尺寸

MPa

DN

L

D

D1

D2

H

N-M

D0

1.0

50

43

160

125

100

330

4-M16

180

65

46

180

145

120

360

4-M16

180

80

46

195

160

135

390

4-M16

220

100

52

215

180

155

440

8-M16

220

125

56

245

210

185

510

8-M16

230

150

56

280

240

210

600

8-M20

280

200

60

335

295

265

700

8-M20

360

250

68

390

350

320

840

12-M20

360

300

78

440

400

368

960

12-M20

400

350

78

500

460

428

1110

16-M20

400

400

102

565

515

482

1250

16-M22

400

450

114

615

565

532

1380

20-M22

530

500

127

670

620

585

1530

20-M22

530

600

154

780

725

685

1800

20-M27

600

700

165

895

840

800

2150

24-M27

600

800

190

1010

950

898

2420

24-M30

680

900

203

1110

1050

1005

2680

28-M30

680

1000

216

1220

1160

1115

3100

28-M30

700

1200

254

1450

1380

1325

3450

32-M36

800

温馨提示:“薄型陶瓷排渣浆液阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
