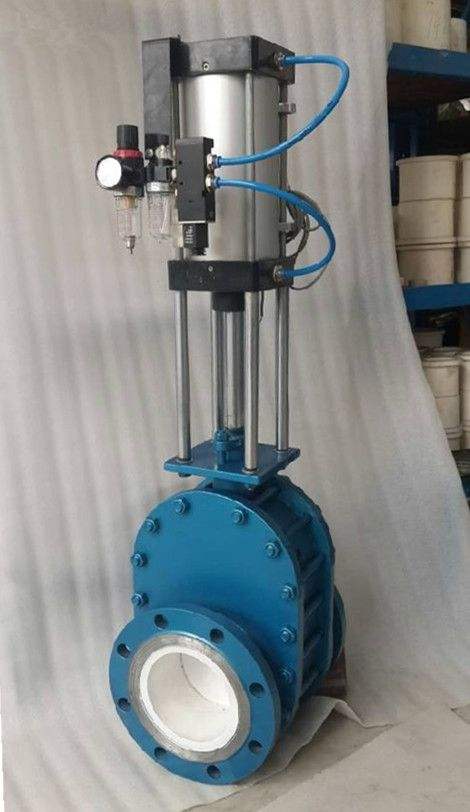

Z644TC气动陶瓷单闸板阀（出料阀）由本公司精心生产的一款陶瓷阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。气动陶瓷单闸板阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 气动陶瓷单闸板阀（出料阀） |
| 产品型号 | Z644TC |
| 公称通径 | DN50-300 |
| 压力范围 | 1.6MPa |
| 阀体材质 | 铸钢、不锈钢 |
气动陶瓷单闸板阀（出料阀）产品说明：
气动陶瓷单闸板阀（出料阀）采用结构陶瓷做密封副，耐冲刷、耐磨性好。撑开式双闸板密封结构，阀门关闭时双向密封；根据不同工况可设置吹扫口、灰渣漏斗，适用于火力发电干灰系统仓泵或省煤器进料阀的启闭之用，也适用矿山、石化厂、水泥厂等磨损、腐蚀的粉尘介质的进料启闭。气动执行器采用推杆式直缸驱动，性能可靠，输出扭距大，可满足在恶劣工况条件下工作。也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质。
本阀门专为气力除灰系统设计，具有启闭动作可靠、启动负荷小；耐磨性强、阻力小、卡灰及结灰现象少；安装检修方便、使用寿命长、密封性能好等特点，独特的设计理念在于阀门动作时阀板对阀座密封面产生自研磨，抛光作用，使它在恶劣工况的使用过程中能不断提高耐磨性和密封性，延长了阀门的使用寿命。
1.使用于热电厂干灰系统仓泵进出料阀，也可用于矿山。化工等各类有磨损的干灰。渣水。等介质的管道作启闭之用
2.料口全流通无阻挡物，有吹堵装置，卡灰。积灰现象少
3.采用高档增韧结构陶瓷密封，机械强度高
4.耐磨性好，使用寿命长
5.可任意角度安装
6.结构紧凑，安装方便
阀门特点 ：
1.闸板、闸座和通流部位，使用了高性能的结构陶瓷制造，耐磨损、寿命长。
2.闸板和闸杆独特的结构设计使得阀门关闭的过程中，阀板自旋。这样就实现了阀板同阀座的自吻合密封和阀板的均匀磨损，在具有研磨性物料的介质中可实现持久的密封性能。
3.满足多种安装方式。
4.腔体的设计彻底避免了卡塞的问题
5.大于20万次粉煤灰中的静态试验，密封可靠。
6.能满足多种传动装置，手动，气动，电动。
阀门型号编制方法说明
进料阀 Z644H-10C、Z674H-10C、Z644TC-10C、Z674TC-10C
● 阀门类型代号：“Z”表示往复滑动闸阀
● 传动形式代号：“6”表示气动
● 连接形式代号：“4”表示法兰式连接、“7”表示对夹式连接（我厂对夹式阀门自身也配有法兰，和法兰式连接一样）
● 传动形式代号：“4”表示平行式双闸板
● 密封面材料代号：“H”表示硬质合金密封、 “TC”表示陶瓷密封
● 阀门公称压力：其数值是以“MPa”为单位的公称压力值的10或16倍
● 阀体材料代号：“C”表示碳钢
阀门工作原理
当气源从上进气口通入时，阀杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时话，阀杆带动阀板向上运动，阀门开启。阀板与阀座之间加载弹簧，弹簧弹力始终使阀板压向阀座保证阀门的密封性，又容许阀板在垂直上下方向移动，这有助于补偿阀门零件的热胀冷缩，并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。在启闭过程中，阀板能产生自转，使得密封面之间产生研磨、抛光作用，而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀门内腔。此阀门为双闸板单密封，独特的下阀体斜面设计，保证阀门内腔不积灰。所有的这些特点，使得这种阀门具有超长的使用寿命，为您的系统安全运行提供了可靠的保证。
阀门技术参数
● 公称通径：DN50-300（也可根据客户需要定制）
● 公称压力1.0—1.6MPa
● 气动执行器工作压力：0.4~0.6MPa
● 适用温度≤200℃（另有耐高温型最高可耐400℃高温）
● 适用介质：粉煤灰、干粉尘、气体、水等
● 适用范围：火力发电厂干灰系统、仓泵进料输送。
● 化工、冶金、造纸、制药等行业中散状物料输送系统。
● 各类有磨损的介质在管道上作启闭之用。
气动陶瓷单闸板阀（出料阀）材料说明：
.jpg)
阀门安装说明
欢迎您选用本厂产品。为了延长使用寿命，提高工作效益，本阀门严禁气缸向下安装，在安装时尽量做到水平安装且斜口面向下，本阀门开关到位信号反馈方式分为两种，一种为机械式到位开关（推荐），一种为电感磁性开关二线制。两种方式均可适用直流或交流。
丰泉阀门订货须知：
一、①产品名称 ②型号 ③口径 ④压力 ⑤阀体材质 ⑥连接方式 ⑦传动方式 ⑧使用温度 ⑨是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
感谢您访问我们的网站，如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
