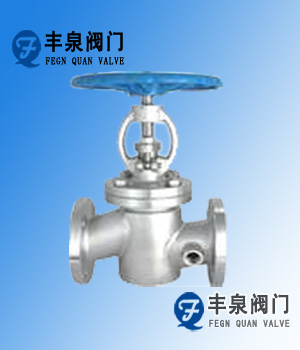

BJ41W保温截止阀 | ||
产品型号:BJ41W | ||
『夹套保温截止阀』专业生产厂家,由本厂自主研发生产的【截止阀】质量可靠、价格合理、售后服务完善。【截止阀】适用于各种轻重工业及楼宇管道。能恩品质,全球共享!『夹套保温截止阀』广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。 【截止阀】也叫截门,是使用最广泛的一种阀门!它之所以广受欢迎,是由于①开闭过程中密封面之间摩擦力小。②比较耐用。③开启高度不大。④制造容易。⑤维修方便。⑥不仅适用于中低压,也适用于高压。【截止阀】的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。截止阀只许介质单向流动,安装时有方向性。截止阀的结构 长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强。 BJ41W保温截止阀 |
||
产品性能规范:
型号 |
公称压力PN(MPa) |
试验压力 |
适用温度 |
适用介质 |
保温套压力(MPa) |
|
壳体 |
密封 |
|||||
BJ41W-16P、R、C |
1.6 |
2.4 |
1.8 |
≤350 |
硝酸类 |
≤1.0 |
BJ41W-25P、R、C |
2.5 |
3.8 |
2.8 |
≤350 |
硝酸类 |
≤1.0 |
I型主要外形尺寸和连接尺寸(II型法兰大一级):
型号 |
公称通径DNmm |
尺寸 |
||||||||||||||||||||
L |
D |
D1 |
D2 |
B-f |
Z-Φd |
H |
Do |
2-G |
||||||||||||||
|
15 |
130 |
95 |
65 |
45 |
16-2 |
4-14 |
170 |
170 |
3/8 |
||||||||||||
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
190 |
190 |
3/8 |
|||||||||||||
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
205 |
205 |
3/8 |
|||||||||||||
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
270 |
270 |
1/2 |
|||||||||||||
40 |
200 |
145 |
110 |
85 |
18-3 |
4-18 |
310 |
310 |
1/2 |
|||||||||||||
50 |
230 |
160 |
125 |
100 |
18-3 |
4-18 |
358 |
358 |
1/2 |
|||||||||||||
65 |
290 |
180 |
145 |
120 |
18-3 |
4-18 |
373 |
373 |
1/2 |
|||||||||||||
80 |
310 |
195 |
160 |
135 |
20-3 |
8-18 |
435 |
435 |
1/2 |
|||||||||||||
100 |
350 |
215 |
180 |
155 |
20-3 |
8-18 |
500 |
500 |
1/2 |
|||||||||||||
125 |
400 |
245 |
210 |
185 |
22-3 |
8-18 |
614 |
614 |
1/2 |
|||||||||||||
150 |
480 |
280 |
240 |
210 |
24-3 |
8-23 |
674 |
674 |
1/2 |
|||||||||||||
200 |
600 |
335 |
295 |
264 |
26-3 |
12-23 |
818 |
818 |
1/2 |
|||||||||||||
250 |
730 |
405 |
355 |
320 |
30-3 |
12-25 |
949 |
969 |
1/2 |
型号 |
公称通径DNmm |
尺寸 |
||||||||||||||||||||
L |
D |
D1 |
D2 |
D6 |
B-f |
Z-Φd |
H |
2-G |
||||||||||||||
|
15 |
130 |
95 |
65 |
45 |
40 |
16-2 |
4-14 |
233 |
3/8 |
||||||||||||
20 |
150 |
105 |
75 |
55 |
51 |
16-2 |
4-14 |
275 |
3/8 |
|||||||||||||
25 |
160 |
115 |
85 |
65 |
58 |
16-2 |
4-14 |
285 |
3/8 |
|||||||||||||
32 |
180 |
135 |
100 |
78 |
66 |
18-2 |
4-18 |
302 |
1/2 |
|||||||||||||
40 |
200 |
145 |
110 |
85 |
76 |
18-3 |
4-18 |
355 |
1/2 |
|||||||||||||
50 |
230 |
160 |
125 |
100 |
88 |
20-3 |
4-18 |
370 |
1/2 |
|||||||||||||
65 |
290 |
180 |
145 |
120 |
110 |
22-3 |
8-18 |
408 |
1/2 |
|||||||||||||
80 |
310 |
195 |
160 |
135 |
121 |
22-3 |
8-18 |
436 |
1/2 |
|||||||||||||
100 |
350 |
230 |
190 |
160 |
150 |
24-3 |
8-23 |
475 |
1/2 |
|||||||||||||
125 |
400 |
270 |
220 |
188 |
176 |
28-3 |
8-25 |
558 |
1/2 |
|||||||||||||
150 |
480 |
300 |
250 |
218 |
204 |
30-3 |
8-25 |
720 |
1/2 |
|||||||||||||
200 |
600 |
375 |
320 |
282 |
260 |
38-3 |
12-30 |
800 |
1/2 |
型号 |
公称通径DNmm |
尺寸 |
||||||||||||||||||||
L |
D |
D1 |
D2 |
D6 |
B-f |
Z-Φd |
H |
2-G |
||||||||||||||
|
15 |
170 |
105 |
75 |
55 |
55 |
18-2 |
4-14 |
240 |
3/8 |
||||||||||||
20 |
190 |
125 |
90 |
68 |
68 |
20-2 |
4-14 |
280 |
3/8 |
|||||||||||||
25 |
210 |
135 |
100 |
78 |
78 |
22-2 |
4-14 |
290 |
3/8 |
|||||||||||||
32 |
230 |
150 |
110 |
82 |
82 |
24-2 |
4-18 |
325 |
1/2 |
|||||||||||||
40 |
260 |
165 |
125 |
95 |
95 |
24-3 |
4-18 |
360 |
1/2 |
|||||||||||||
50 |
300 |
175 |
135 |
105 |
105 |
26-3 |
4-18 |
410 |
1/2 |
|||||||||||||
65 |
340 |
200 |
160 |
130 |
130 |
28-3 |
8-18 |
430 |
1/2 |
|||||||||||||
80 |
380 |
210 |
170 |
140 |
140 |
30-3 |
8-18 |
465 |
1/2 |
|||||||||||||
100 |
430 |
250 |
200 |
168 |
168 |
32-3 |
8-18 |
537 |
1/2 |
|||||||||||||
125 |
500 |
295 |
240 |
202 |
202 |
36-3 |
8-23 |
630 |
1/2 |
|||||||||||||
150 |
550 |
340 |
280 |
240 |
240 |
38-3 |
8-25 |
790 |
1/2 |
|||||||||||||
200 |
650 |
405 |
345 |
300 |
300 |
44-3 |
12-25 |
910 |
1/2 |
丰泉相关保温阀产品系列:
|
|
|
|
|
|
|
|
|
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
