详细介绍

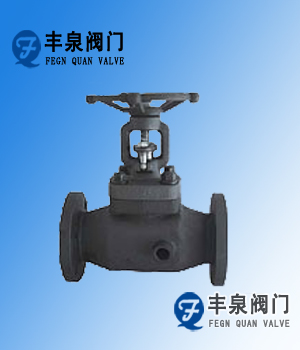

| 锻钢法兰端保温截止阀 |
| 产品类别：保温阀系列 |
锻钢法兰端保温截止阀概述：
适用介质为水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。 1、产品的设计制造符合美国国家标准ANSI B16.34，英国BS1873等国外先进标准要求 2、阀体外型为桶形或流线形，造型美观，流道形状为直通式，流体阻力小。 3、关闭件（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。 4、阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。 5、大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降式，并配有滚动轴承式采用撞击式手轮以减轻关闭力。 6、主体材料，内件材料、填料、垫片、紧固件的材料可按用户要求或实际工况条件合理组合。 |
|
标准材质明细表：
|
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
AS to ASTM
|
|
Type A105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
阀体
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
垫片
|
316夹柔性石墨+graphite
|
316夹柔性石墨 SS+PTFE
|
|
3
|
阀盖螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
4
|
圆柱销
|
A276 420
|
|
|
5
|
填料压套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
6
|
活节螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
7
|
螺母
|
A194 2H
|
A194 4
|
A193 8
|
A193 8M
|
|
8
|
阀杆螺母
|
|
|
9
|
螺母
|
A194 2H
|
A194 4
|
A193 8
|
A193 8M
|
|
10
|
铭牌
|
SS
|
|
11
|
手轮
|
A197
|
|
12
|
填料压板
|
A216 WCB
|
A351 Cf8
|
|
13
|
填料
|
Flexible Graphite
|
PTFE
|
|
14
|
阀盖
|
A105
|
A276 304
|
A182 F304(L)
|
A182 F316(L)
|
|
15
|
阀杆
|
A182 F6
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
16
|
阀瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
适用介质
|
水、蒸气、油品等
|
水、蒸气、油品等
|
硝酸、醋酸等
|
|
适用温度
|
-29℃-425℃
|
-29℃-550℃
|
-29℃-180℃
|
注意：客户需求的其他材质也可采用密封材料配对由客户指定内代件代号决定。AS＝合金钢；SS＝不锈钢
|
|
保温截止阀尺寸和重量：
|
NPS
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
|
L(RF)
L1 (BW)
|
900-1500Lb
|
216
|
229
|
254
|
279
|
305
|
371
|
|
900-1500Lb
|
216
|
229
|
254
|
279
|
305
|
368
|
|
H(OPEN)
|
207
|
207
|
240
|
258
|
330
|
355
|
|
W
|
125
|
125
|
160
|
160
|
180
|
200
|
|
2-G
|
3/8
|
3/8
|
3/8
|
1/2
|
1/2
|
1/2
|
|
|
保温截止阀标准材质明细表：
|
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
AS to ASTM
|
|
Type A105
|
Type A182 F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
阀体
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
阀瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 F316(L)
|
|
3
|
阀杆
|
A182F6
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
密封座
|
A105
|
A182 F304
|
A182 F304(L)
|
F316
|
|
5
|
密封环
|
A182 f304(L)
|
|
A182 F316(L)
|
|
6
|
阀盖
|
A105
|
A82 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
7
|
圆柱销
|
A276 420
|
A276 304
|
|
8
|
垫圈
|
A105
|
|
|
|
9
|
提升螺母
|
A1942H
|
|
A182 F304
|
|
10
|
填料
|
不锈钢+柔性石墨
|
PTFE
|
|
11
|
填料压套
|
A276 420
|
A182 F304
|
|
12
|
填料压板
|
A216 WCB
|
A351 Cf8
|
|
13
|
活节螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A194 B8M
|
|
14
|
螺母
|
A193 2H
|
A194 4
|
A193 8
|
A194 8M
|
|
15
|
阀杆螺母
|
A276410
|
|
16
|
手轮
|
A197
|
|
17
|
铭牌
|
SS
|
|
18
|
螺母
|
柔性石墨
|
PTFE
|
|
适用介质
|
水、蒸气、油品等
|
水、蒸气、油品等
|
硝酸、醋酸等
|
|
适用温度
|
-29℃-425℃
|
-29℃-550℃
|
-29℃-180℃
|
|
|
尺寸和重量：
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L(RF)
L1 (BW)
|
900-1500Lb
|
216
|
229
|
254
|
279
|
305
|
368
|
|
2500Lb
|
264
|
273
|
308
|
349
|
384
|
451
|
|
H(OPEN)
|
900lb-1500lb
|
318
|
318
|
318
|
398
|
408
|
524
|
|
2500lb
|
333
|
333
|
333
|
410
|
420
|
524
|
|
W
|
160
|
160
|
180
|
200
|
250
|
280
|
|
2-G
|
3/8
|
3/8
|
3/8
|
1/2
|
1/2
|
1/2
|
|
|
|
|
温馨提示：“BJ41H锻钢法兰保温截止阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
