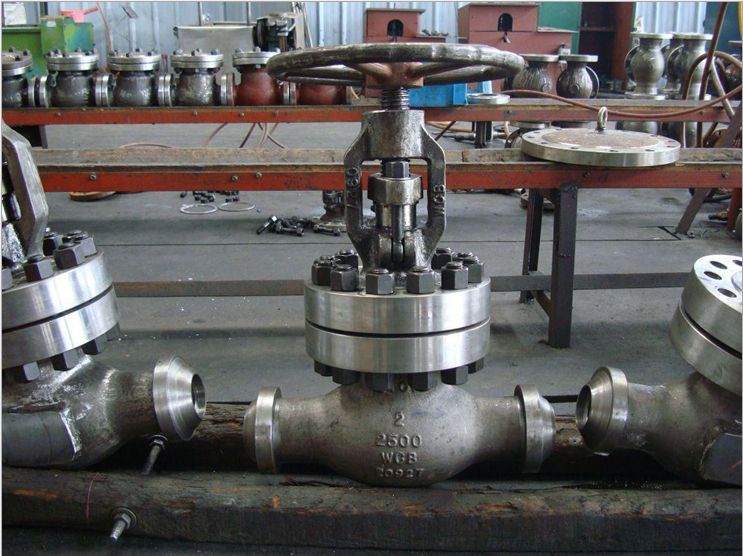

高压对焊闸阀

型号：Z60Y 更新时间：2020-09-05

特点：高压对焊闸阀具有启闭迅捷、密封可靠、寿命长、重量轻、铸件工艺性好以及安装不需法兰、管件、垫片，并减少两个泄漏点等一系列优点

质量稳定
价格合理
交货快捷

详细介绍

Z60Y高压对焊闸阀由本公司精心生产的一款闸阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。高压对焊闸阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	高压对焊闸阀
产品型号	Z60Y/Z61Y/Z62Y
公称通径	DN15-300
压力范围	1.6-32MPa
阀体材质	铸钢、锻钢、不锈钢

产品介绍：

Z60Y/Z61Y/Z62Y高压对焊闸阀我厂在广泛调研基础上，应广大用户要求独立开发而成的具有独立知识产权产品。可广泛替代原Z41H系列闸阀。具有启闭迅捷、密封可靠、寿命长、重量轻、铸件工艺性好以及安装不需法兰、管件、垫片，并减少两个泄漏点等一系列优点，可最大限度地满足各类用户的节能降耗、降本增盈及环保要求。

主要性能规范：

压力 /MPa	试验压力 /MPa		代号	壳体材料
	强度	密封		C	P		R		V(I)
1.6	2.4	1.76	材料	25或WCB	CF8 304	CF3 304L	CF8M 316	CF3M 316L	WC6	WC9
2.5	3.8	2.75
			工作温度	425℃	200℃		200℃		552℃	593℃
4.O	6.	4.4
6.4	9.6	7.4	适用介质	水、汽、油品等	硝酸等腐蚀性介质	强氧化性介质	醋酸等	尿素等	水汽、油品等
10	15	11

主要尺寸：

公称通径 DN(mm)	PN16,25				PN40				PN64,100
公称通径 DN(mm)	D	L	H	Do	D	L	H	Do	D	L	H	Do
50	76	250	355	240	79	250	370	280	79	250	371	280
65	89	265	378	240	90	280	398	280	90	280	293	280
80	110	280	430	280	110	310	456	320	110	310	456	320
100	129	300	500	320	135	350	552	360	138	350	552	360
125	153	325	580	360	164	400	628	400	168	400	628	400
150	189	350	650	360	190	450	709	400	195	450	709	400
200	245	400	736	400	248	550	838	400	260	550	858	450
250	285	450	818	400	290	650	957	450	313	650	1015	560
300	350	500	1080	450	350	750	1118	500	364	750	1330	600
350	410	550	1197	500	410	850	1567	500	422	850	1589	600
400	460	600	1332	600	460	950	1778	500	474	950	1778	600
500	570	700	1500		570	1150	2050	500	576	1150	2050	600

购买本公司闸阀请按以下指示进行安装：（详情或见产品说明书）

（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。

（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。

（4）、带传动机构的闸阀，按产品使用说明书的规定安装。

（5）、如果阀门经常开关使用 , 每月至少润滑一次。

温馨提示：“高压对焊闸阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
