详细介绍

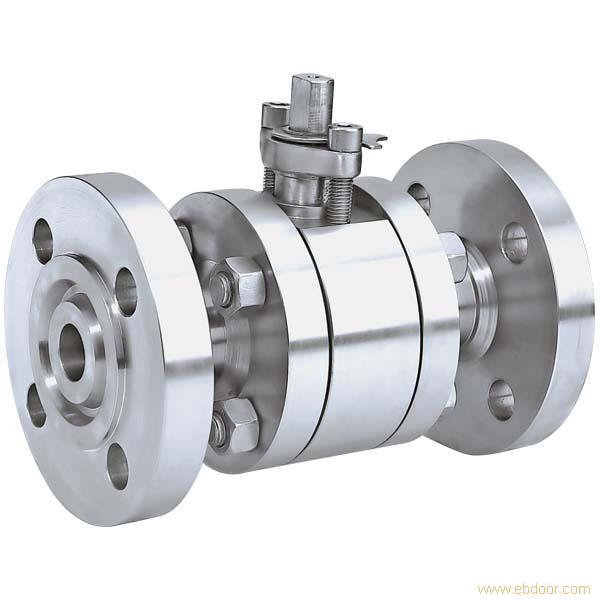

Q41H金属硬密封球阀由本公司精心生产的一款球阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。金属硬密封球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 金属硬密封球阀 |
| 产品型号 | Q41H、Q41Y |
| 公称通径 | DN15-DN300 |
| 压力范围 | 1.6-6.4MPa |
| 阀体材质 | 铸钢 |
产品介绍：
Q41H、Q41Y金属硬密封法兰球阀阀座采用板簧加载的金属密封结构，在高温下启闭轻松。是我公司开发的高性能球阀产品。球体及阀座采用特殊硬化处理，密封面不擦伤。Q41H金属硬密封球阀具有双向密封功能。主要用途：金属硬密工作温度-29～425℃(碳钢)或-40～550℃(不锈钢)的各种管路上，用于截断或接通管路中的介质，选用不同的材质，Q41H金属硬密封球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质等多种介质。
主要特点
1、先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
4、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。
技术规范
|
压力等级 |
公称压力 |
磅级 |
||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
||
|
试验压力 |
壳体试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
|
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
|
|
适用工况 |
适用介质 |
纸浆、浆料、粉尘及各种固体颗粒介质 |
||||||||
|
适用温度 |
-196~≤550℃ |
|||||||||
|
适用规范 |
设计制造按 |
GB12237-89 API60JP17S-48 |
||||||||
|
法兰尺寸按 |
JB79-59、GB91133、HG20592-97ANSI B16.5JIS B2212-2214 |
|||||||||
|
结构长度按 |
GB12221-89ANSI B16.0JIS B2002 |
|||||||||
|
检验试验按 |
JB/T9092-99 API598 |
|||||||||
零件材料
|
零件名称 |
零件材料 |
|||
|
阀体、阀盖 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球体 |
2Cr13+淡化处理 |
304 |
316 |
316L |
|
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
阀座密封圈 |
2Cr13+淡化处理 |
304 |
316 |
316L |
|
填料 |
V型PTFE、柔性石墨 |
|||
注：球体可根据用要求选用不同材质：A105、304、316、316L、LF2、F51、42CrMo、Monel、17-4PH、CF8、CF8M等。
连接尺寸
PN1.6MPa外形尺寸
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
|
H |
59 |
63 |
75 |
85 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
|
法兰连接尺寸 |
无特殊要求，按照国家标准执行：JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等系列标准。 |
|||||||||||
|
Wt(Kg) |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
PN2.5MPa外形尺寸
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
|
法兰连接尺寸 |
无特殊要求，按照国家标准执行：JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等系列标准。 |
|||||||||||
|
Wt(Kg) |
2.5 |
3 |
5 |
6 |
7.5 |
10 |
15 |
20 |
33 |
60 |
93 |
175 |
PN4.0MPa外形尺寸
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
400 |
|
H |
59 |
63 |
75 |
85 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
|
法兰连接尺寸 |
无特殊要求，按照国家标准执行：JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等系列标准。 |
|||||||||||
|
Wt(Kg) |
3 |
4 |
5 |
7 |
9 |
12 |
18 |
28 |
46 |
75 |
106 |
190 |
PN6.4MPa外形尺寸
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1800 |
|
法兰连接尺寸 |
无特殊要求，按照国家标准执行：JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等系列标准。 |
|||||||||||
|
Wt(Kg) |
6.5 |
7 |
8 |
12 |
14 |
18 |
28 |
40 |
65 |
98 |
140 |
250 |
我公司球阀制造标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门 一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998
购买本公司球阀请按以下指示进行安装：（详情或见产品说明书）
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
