详细介绍

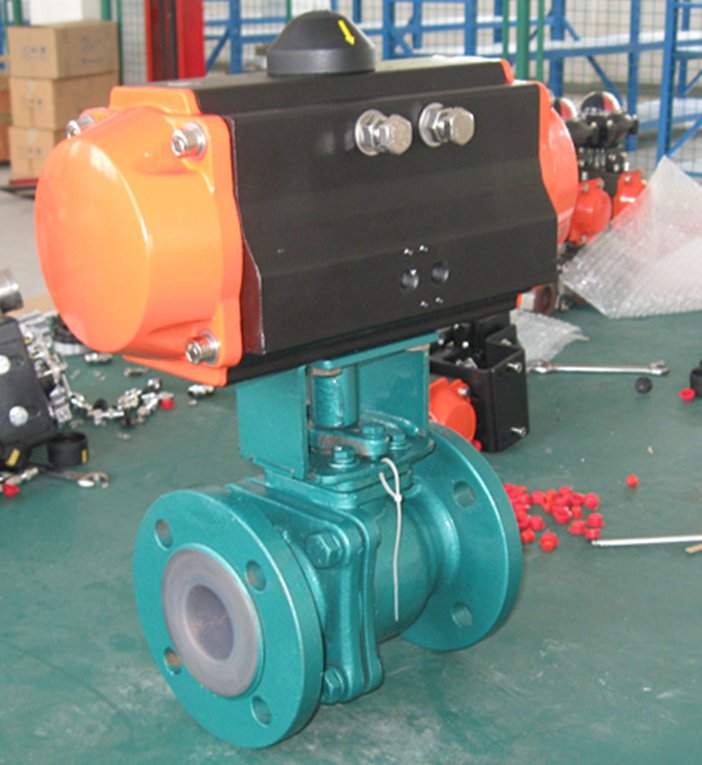

Q641F46气动衬氟球阀由本公司精心生产的一款球阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。气动衬氟球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | Q641F4,Q641F46气动衬氟球阀 |
| 产品型号 | Q641F4、Q641F46 |
| 公称通径 | DN15-DN350mm |
| 压力范围 | 1.6-6.4MPa |
| 阀体材质 | 铸钢、不锈钢 |
产品介绍：
Q641F46气动衬氟球阀是为各种强腐蚀性介质管路的自动启闭控制而设计的，广泛适用于石油、化工、染化、制酸制碱等行业，是目前防腐阀门设备最理想的选择之一。气动衬四氟球阀是采用氟塑料衬里，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，因此气动衬氟球阀可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。
衬氟球阀特点：
（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
主要技术参数及性能：
|
公称通径DN(mm) |
15～300 |
执行器型号 |
GT、AT、AW系列单双作用气动执行器 |
|
公称压力(MPa) |
PN1.0、1.6 MPa |
供气压力 |
0.4～0.7MPa |
|
阀体形式 |
两段式阀体(浮动球体、固定球体) |
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
连接形式 |
法兰式 |
环境温度 |
-30～+70℃ |
|
阀芯形式 |
"O"型球形阀芯 |
作用形式 |
单作用执行机构、双作用执行机构 |
|
密封填料 |
聚四氟乙烯(PTFE) |
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
|
流量特性 |
近似快开型 |
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。 |
|
|
动作范围 |
0～90° |
||
|
泄露量Q |
软密封：零泄漏 |
||
|
适用温度 |
PTFE≤180℃ |
||
|
基本误差 |
带定位器：小于全行程的±2% |
||
|
死区 |
带定位器：小于全行程的2% |
||
|
可调范围 |
250：1 |
||
|
配置执行机构 |
GT、AT、ST、AW系列单双作用气动执行器 |
||
|
控制方式 |
开关两位控制、4-20mA模拟量控制 |
||
主要设计标准：
|
设计与制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|
法兰尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
|
结构长度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
|
检验与试验 |
JB/T 9092、API 598、GB/T13927 |
主要零件材料：
|
零件名称 |
材料 |
|||
|
阀体、阀盖 |
WCB+F46 |
304(CF8)+F46 |
316(CF8M)+F46 |
316L(CF3M)+F46 |
|
球体 |
2Cr13+氮化处理+46 |
304+46 |
316+46 |
316L+46 |
|
阀杆 |
2Cr13+46 |
304+46 |
316+46 |
316L+46 |
|
阀座密封圈 |
PTFE、碳素纤维＋PTFE |
|||
|
密封填料 |
V型聚四氟乙烯填料 |
|||
主要外形连接尺寸：
|
公称通径DN(mm) |
主要尺寸 |
法兰尺寸 |
|||||||||
|
PN1.6MPa |
PN2.5MPa |
||||||||||
|
L |
H |
L1 |
D |
D1 |
D2 |
n-φd |
D |
D1 |
D2 |
n-φd |
|
|
15 |
130 |
185 |
140 |
95 |
65 |
46 |
4-14 |
95 |
65 |
46 |
4-14 |
|
20 |
140 |
191 |
140 |
105 |
75 |
45 |
4-14 |
105 |
75 |
56 |
4-14 |
|
25 |
150 |
193 |
140 |
115 |
85 |
65 |
4-14 |
115 |
85 |
65 |
4-14 |
|
32 |
165 |
212 |
164 |
140 |
100 |
76 |
4-18 |
140 |
100 |
76 |
4-18 |
|
40 |
180 |
217 |
164 |
150 |
110 |
84 |
4-18 |
150 |
110 |
84 |
4-18 |
|
50 |
200 |
260 |
190 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
|
65 |
220 |
293 |
210 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
8-18 |
|
80 |
250 |
323 |
247 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
|
100 |
280 |
382 |
276 |
220 |
180 |
156 |
8-18 |
235 |
190 |
156 |
8-22 |
|
125 |
320 |
468 |
348 |
250 |
210 |
184 |
8-18 |
270 |
220 |
184 |
8-26 |
|
150 |
360 |
510 |
378 |
285 |
240 |
211 |
8-22 |
300 |
250 |
211 |
8-26 |
|
200 |
400 |
655 |
524 |
340 |
295 |
266 |
12-22 |
360 |
310 |
274 |
12-26 |
|
250 |
630 |
/ |
/ |
405 |
355 |
319 |
12-26 |
425 |
370 |
330 |
12-30 |
|
300 |
750 |
/ |
/ |
460 |
410 |
370 |
12-26 |
485 |
430 |
389 |
16-30 |
我公司球阀制造标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门 一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998
购买本公司球阀请按以下指示进行安装：（详情或见产品说明书）
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
