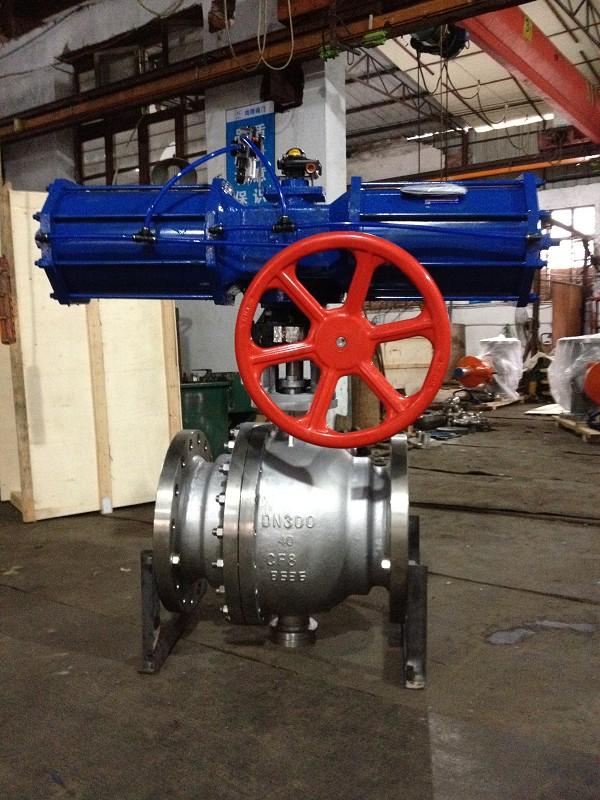

美标固定球阀,固定高压球阀

美标固定球阀,固定高压球阀

型号:Q347Y 更新时间:2020-10-08

特点:美标固定球阀适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

Q374F美标固定球阀由本公司精心生产的一款球阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。美标固定球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称 美标固定球阀
产品型号 Q347F、Q347H
公称通径 DN15-DN800
压力范围 150Lb-2500Lb
阀体材质 铸钢、不锈钢

产品介绍:

Q347F,Q347H美标固定球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定式球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。全通径:阀门流量孔径与管线内径一致,以便管线清扫。


技术参数:
适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
适用温度:-196~350℃
驱动方式:手动、气动、电动、液动等。
公称通径:DN25-8001"~32"


美标固定球阀产品优点:
(1)操作省力:球体由上下轴承支撑,减少摩擦,消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
(2)密封性能可靠:PTFE单性材料密封圈嵌于不锈钢阀座内,金属阀座尾端设有弹簧保证密封圈足够的预紧力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门继续保证良好密封性能。
(3)防火结构:为防止由于骤热或火灾的出现,使聚四氟乙烯密封圈烧毁,发生较大泄漏,而助长火势,在球体与阀座间设置防火密封环,在密封圈烧毁时,在弹簧力作用下,将阀座密封环迅速推向球体上,形成金属与金属密封,起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。
(4)自动泄压功能:当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时,阀座后退脱离球体,达到自动泄压的效果,卸压后阀座自动复位。
(5)排泄管路:阀体上下均设置排泄孑L,可检查阀座是否发生泄漏,在工作中,阀门处于全开或全关时,卸掉中腔压力,可直接更换填料;可以排放中腔滞留物,减少介质对阀门的污染。辅助密封设置系统(客户需要请在订购时说明)
(6)本阀门设计有辅助的阀座紧急密封系统,一旦密封受损或出现紧急十青况而不能密封时,通过辅助密封系统向密封面注射相应的密封剂即可修复密封面,达到紧急密封。当输送的介质不洁或含有少量颗粒时,为保护密封面,确保达到可靠的密封,还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
(7)广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。



主要零件及材质:

序号 NO 零件名称 材质
GB ASTM
1 阀体 WCB A2116-WCB
2 弹簧 60Si2aMn AISI 9260
3 密封圈 PTFE PTFE
4 垫片 PTFE PTFE
5 排污螺母 25 A105
6 "0" 型密封圈 橡胶 橡胶
7 底盖 25 A105
8 螺钉 35 A193-B7
9 固定轴 1Cr13 A276-410
10 滑动轴承 PTFE& PTFE&
11 球体 1C18Ni9Ti SS304
12 阀盖 WCB A216-WCB
13 阀座 25 A105
14 阀杆 1Cr33 A276-410
15 螺柱 35CrMoA A193-B7
16 螺母 35 A194-2H
17 压套 25 A105
18 填料 PTFE PTFE
19 支架 WCB A216-WCB
20 填料压盖 WCB A2116-WCB
21 键 Key 45 AISI C 1045



技术规范:

设计依据 国标系列 美标系列
设计标准 GB/T12237 AP16D ANSI B16.34
法兰连接结构长度 GB/T12221 AP16D ANSI B16.10
结构长度(焊接) GB/T15188.1 AP16D ANSI B16.10
连接法兰 GB/T9113 JB/T79 Hg20592 ANSI B16.5、B16.47
对焊端 GB/T12224 ANSI B16.25
试验和检验 GB/T9092 AP16D AP1598



试验压力:

压力等级 试验压力(MPa)
公称压力(PN) 磅级(Class) 壳体试验 密封试验
1.0 - 1.5 1.1
1.6 - 2.5 1.76
2.5 - 3.8 2.75
4.0 - 6.0 4.4
6.4 - 9.6 7.04
- 150 3.0 2.2
- 300 7.6 5.6
- 600 15.0 11.0
- 10K 2.4 1.5
- 20K 5.8 4.0



Class150Lb主要连接尺寸及重量:

公称通径DN 2 21/2 3 4 5 6 8 10 12 14 16 18 20 24 28
d1 51 64 76 102 127 152 203 254 305 337 387 438 489 591 686
L RF 178 191 203 229 356 394 457 533 610 686 762 864 914 1067 1245
BW 216 241 283 305 381 457 521 559 635 762 838 914 991 1143 1346
H 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800
手动 H1 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100
E - - - - - - 116 116 171 171 257 257 257 150 83
F - - - - - - 350 350 420 420 400 400 400 410 650
W 230 400 400 650 1050 150 600 600 800 800 800 800 800 800 800
Wt(Kg) 12 16 22 35 58 74 205 322 460 576 864 1280 1600 3540 4500
电动 H2 - - - - - 554 600 652 760 770 830 - 940 1020 1115
L1 - - - - - 235 235 235 259 400 400 - 410 410 410
气动 H3 274 379 389 479 552 666 736 926 159 1127 1393 1468 1538 1370 1450
L2 270 405 405 576 576 776 776 776 1060 1060 1360 1360 1360 2840 2840



Class300Lb主要连接尺寸及重量:

公称通径DN 2 21/2 3 4 5 6 8 10 12 14 16 18 20 24 28
d1 51 64 76 102 127 152 203 254 305 337 387 438 489 591 686
L RF 216 241 283 305 381 403 502 568 648 762 838 914 991 1143 1346
BW 216 241 283 305 381 457 521 559 635 762 838 914 991 1143 1346
H 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800
手动 H1 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100
E - - - - - - 116 116 171 171 257 257 257 150 83
F - - - - - - 350 350 420 420 400 400 400 410 650
W 230 400 400 650 1050 150 600 600 800 800 800 800 800 800 800
Wt(Kg) 15 24 30 55 87 118 255 370 533 640 1030 1524 2100 4200 5300
电动 H2 - - - - - 235 235 400 400 410 410 - 420 690 690
L1 - - - - - 74 350 350 420 420 400 - 400 410 650
气动 H3 340 379 452 479 646 666 814 1002 1059 1150 1205 1250 1295 1390 1470
L2 405 405 574 574 756 756 1060 1060 1060 1360 1360 2840 2840 3300 3300

我公司球阀制造标准依照:①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89  ②《铁制和铜制球阀》GB/T 15185-1994  ③《钢制阀门 一般要求》GB/T 12224-2005  ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998


购买本公司球阀请按以下指示进行安装:(详情或见产品说明书)

(1)取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。

(2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。

(3)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。

(4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。

(5)本类阀应安装在管道的水平方向或垂直方向。

(6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。

(7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。



温馨提示:“美标固定球阀,固定高压球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
