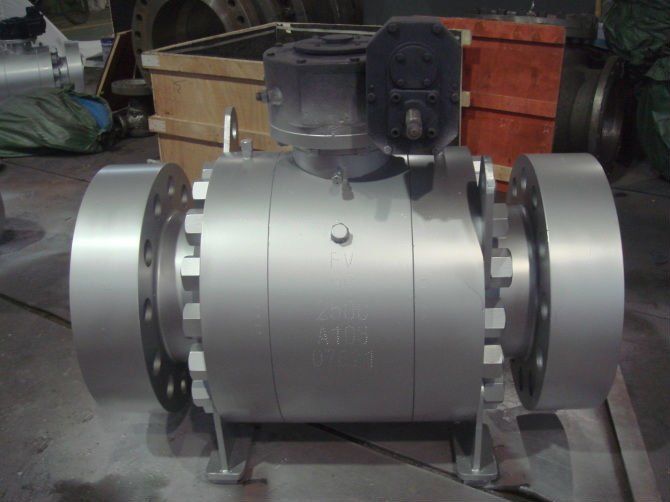

Q347锻钢高压球阀

Q347锻钢高压球阀

型号:Q347 更新时间:2020-09-08

特点:Q347锻钢高压球阀在开启时利用二块式球体的优点,先水平收拢瞬间脱离阀座,然后再旋转90度全开。压力可达1.6Mpa-42Mpa ;Class:150-2500Lb

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

Q347Y固定式锻钢高压球阀由本公司精心生产的一款球阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。固定式锻钢高压球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称 固定式锻钢高压球阀
产品型号 Q47Y
公称通径 DN15-600
压力范围 1.6-32MPa
阀体材质 锻钢

产品介绍:

①本产品所有部件均为锻件

②采用下装式阀杆,设置倒密封结构,确保填料处可靠密封及防止阀杆脱出。

③采用镶嵌式阀座。阀座背后设置O型圈,确保介质不外漏。

产品特性:

①、耐高压:压力可达1.6Mpa-42Mpa ;Class:150-2500Lb
②、耐高温:该球阀的阀座完全采用了美标闸阀的结构,因此温度由阀体材料来决定。
③、无摩擦:该球阀在开启时利用二块式球体的优点,先水平收拢瞬间脱离阀座,然后再旋转90度全开。

球阀特点:
(1)流体阻力小,全通径的球阀基本没有流阻。
(2)结构简单、体积小、重量轻。
(3)紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
(4)操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
(5)维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
(6)在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
(7)适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
(8)由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中

主要零部件材质:

零件名称

材质

GB

ASTM

阀体、阀盖

WCB

A216-WCB

密封圈

尼龙

尼龙

球体

1Cr18Ni9Ti

SS 304

阀座、阀杆

2Cr12

A246-416

O形圈

橡胶

橡胶

双头螺柱

35CrMoA

A193-B7

主要性能规范:

公称压力

试验压力

壳体

高压液密封

低压气密封

16.0

24

17.6

0.6

32.0

48

35.2

适用温度

-40~80℃

适用介质

水、油品、氮气、氨气、氢气液化

主要连接尺寸:

公称压力 PN(MPa)

公称通径 DN(mm)

主 要 尺 寸 (mm)

L

L1

D

D1

H

W

M

D2

b

Z- Φ d

法兰

对焊

法兰

对焊

法兰

对焊

法兰

对焊

法兰

对焊

法兰

160

10

210

150

52

60

95

90

60

18

77

58

220

M24×2

18

20

3-Φ18

15

230

170

62

70

95

100

60

23

85

62

220

M24×2

20

20

3-Φ18

20

240

190

73

80

105

110

68

29

94

75

250

M33×2

28

20

3-Φ18

25

260

205

77

95

105

115

68

36

100

80

250

M33×2

28

22

3-Φ18

32

300

230

100

110

115

150

80

43

120

96

300

M42×2

38

24

4-Φ18

40



260

110

120

165

170

115

49

150

111

400

M52×2

48

30

6-Φ26

50

400

330

130

140

165

200

115

61

165

128

450

M64×3

58

32

6-Φ26

65

490

360

140

150

200

225

145

80

180

180

500

M80×3

74

40

6-Φ29

80

580

380

150

160

225

270

170

105

200

200

600

M24×2

94

50

6-Φ33

100

620

430

178

188

260

320

190

118

245

245

800

M125×4

115

60

6-Φ36

320

10

210

150

52

60

95

90

60

18

77

58

220

M24×2

18

20

3-Φ18

15

230

170

62

70

105

100

68

23

85

62

220

M33×2

28

20

3-Φ18

20

240

190

73

80

105

110

68

29

94

75

250

M33×2

28

20

3-Φ18

25

260

205

77

95

115

115

80

36

100

80

250

M42×2

35

25

4-Φ18

32

300

230

100

110

135

150

95

43

120

96

300

M52×2

41

30

4-Φ22

40

350

260

110

120

165

170

115

49

150

111

400

M64×3

47

35

6-Φ26

50

400

330

130

140

200

200

145

61

165

128

450

M80×3

70

40

6-Φ29

65

490

360

140

150

225

225

170

80

180

180

500

M100×3

90

50

6-Φ33

80

580

380

150

160

260

270

195

105

200

200

600

M125×4

112

55

6-Φ36

1OO

620

430

178

188

300

320

235

118

245

245

800

M155×4

135

65

8-Φ36

我公司球阀制造标准依照:①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89  ②《铁制和铜制球阀》GB/T 15185-1994  ③《钢制阀门 一般要求》GB/T 12224-2005  ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998


购买本公司球阀请按以下指示进行安装:(详情或见产品说明书)

(1)取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。

(2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。

(3)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。

(4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。

(5)本类阀应安装在管道的水平方向或垂直方向。

(6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。



温馨提示:“Q347锻钢高压球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
