详细介绍

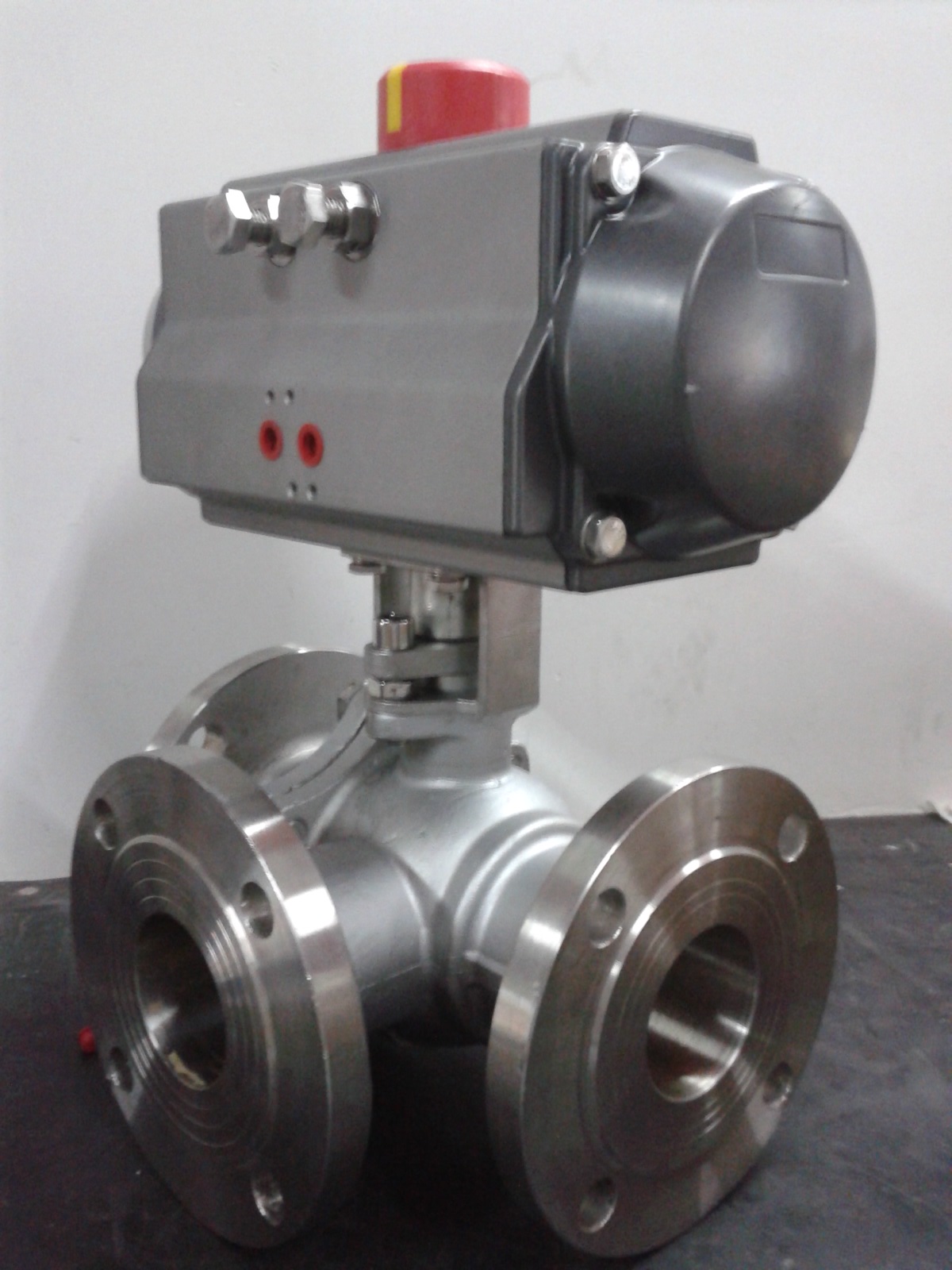

Q644F/Q645F气动三通球阀由本公司精心生产的一款球阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。气动三通球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 气动三通球阀 |
| 产品型号 | Q644F(H)、Q645F(H) |
| 公称通径 | DN50-1200 |
| 压力范围 | 1.0-4.0MPa |
| 阀体材质 | 铸铁丨铸钢丨不锈钢（304L/R、316L/R） |
产品介绍：
气动三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
结构特点及用途：
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4、维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
5、泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
三通球阀介质流向原理：
?三通球阀分L型和T型，介质流通方向见下图。
?L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：
?T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
主要性能范围：
|
公称压力 |
试验压力 |
||
|
壳体 |
高压液密封 |
低压液密封 |
|
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
CLASS150 |
3.0 |
2.2 |
|
|
适用工况 |
适用介质 |
水、油品、气等非腐蚀介质和酸碱腐蚀介质 |
|
|
适用温度 |
-28～350℃ |
||
|
应用规范 |
连接法兰 |
JB79-59 GB9113、 |
|
|
检验试验 |
JB/T 9092-99 、API598 |
||
技术规范：
|
设计依据 |
GB标准 |
ANS1标准 |
|
设计标准 |
GB/12237 |
ANSIB16.34 |
|
连接法兰尺寸 |
GB/9113、JB/T79 |
ANS1B16.5 |
|
试验和检验 |
JB/T9002 |
AP1598 |
※注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。
主要零件材质表：
|
序号 |
零件名称 |
材质 |
||
|
C |
P |
R |
||
|
1 |
右阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
螺母 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
3 |
垫片 |
PTFE |
PTFE |
PTFE |
|
4 |
螺柱 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9TI |
|
5 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
6 |
阀座 |
PTFE |
PTFE |
PTFE |
|
7 |
球体 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
8 |
阀杆 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
9 |
垫片 |
PTFE |
PTFE |
PTFE |
|
10 |
填料 |
PTFE |
PTFE |
PTFE |
|
11 |
衬套 |
PTFE |
PTFE |
PTFE |
|
12 |
压盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
13 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
14 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
15 |
连接支架 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
16 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
17 |
连接套 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
18 |
气动装置 |
|
|
|
|
19 |
位置指示器 |
|
|
|
?注：系列球阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。
Q64(4、5)(F、H、Y)-16主要外形及连接法兰尺寸：
|
通径 |
外形尺寸 |
连接法兰尺寸 |
执行器型号 |
||||||||||
|
mm |
in |
L |
L0 |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
n-φd |
|
|
15 |
1/2 |
150 |
75 |
140/178 |
62/75 |
185/191 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
GTD52/GTE65 |
|
20 |
3/4 |
150 |
75 |
164/214 |
75/91 |
197/225 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
GTD65/GTE80 |
|
25 |
1 |
180 |
90 |
164/214 |
75/91 |
199/227 |
115 |
85 |
65 |
16 |
2 |
4-φ14 |
GTD65/GTE80 |
|
32 |
11/4 |
200 |
100 |
190/295 |
91/112 |
240/266 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
GTD80/GTE100 |
|
40 |
11/2 |
220 |
110 |
210/295 |
101/112 |
255/271 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
GTD90/GTE100 |
|
50 |
2 |
240 |
120 |
247/340 |
112/127 |
286/307 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
GTD100/GTE115 |
|
65 |
21/2 |
260 |
130 |
276/398 |
127/139 |
330/335 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
GTD115/GTE125 |
|
80 |
3 |
280 |
140 |
308/438 |
139/159 |
349/383 |
200 |
160 |
132 |
20 |
3 |
8-φ18 |
GTD125/GTE145 |
|
100 |
4 |
320 |
160 |
348/562 |
159/206 |
421/487 |
220 |
180 |
156 |
22 |
3 |
8-φ18 |
GTD145/GTE190 |
|
125 |
5 |
380 |
190 |
432/724 |
176/228 |
485/557 |
250 |
210 |
184 |
22 |
3 |
8-φ18 |
GTD160/GTE210 |
|
150 |
6 |
440 |
220 |
524/928 |
228/275 |
582/629 |
285 |
240 |
211 |
24 |
3 |
8-φ22 |
GTD210/GTE255 |
|
200 |
8 |
550 |
275 |
648/1033 |
275/324 |
702/750 |
340 |
295 |
266 |
24 |
3 |
12-φ22 |
GTD255/GTE300 |
主要外形及连接法兰尺寸Q64(4、5)(F、H、Y)-25
|
通径 |
外形尺寸 |
连接法兰尺寸 |
执行器型号 |
||||||||||
|
mm |
in |
L |
L0 |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
n-φd |
|
|
15 |
1/2 |
150 |
75 |
164/214 |
75/91 |
191/219 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
GTD65/GTE80 |
|
20 |
3/4 |
150 |
75 |
164/214 |
75/91 |
197/225 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
GTD65/GTE80 |
|
25 |
1 |
180 |
90 |
190/246 |
91/101 |
227/237 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
GTD80/GTE90 |
|
32 |
11/4 |
200 |
100 |
210/295 |
101/112 |
256/266 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
GTD90/GTE100 |
|
40 |
11/2 |
220 |
110 |
247/340 |
112/127 |
271/292 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
GTD100/GTE115 |
|
50 |
2 |
240 |
120 |
276/398 |
127/139 |
307/312 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
GTD115/GTE125 |
|
65 |
21/2 |
260 |
130 |
308/438 |
139/159 |
335/370 |
185 |
145 |
118 |
22 |
3 |
4-φ18 |
GTD125/GTE145 |
|
80 |
3 |
280 |
140 |
348/478 |
159/176 |
383/400 |
200 |
160 |
132 |
24 |
3 |
8-φ18 |
GTD145/GTE160 |
|
100 |
4 |
320 |
160 |
378/724 |
176/228 |
438/510 |
235 |
190 |
156 |
24 |
3 |
8-φ22 |
GTD160/GTE210 |
|
125 |
5 |
380 |
190 |
524/928 |
228/275 |
557/604 |
270 |
220 |
184 |
26 |
3 |
8-φ26 |
GTD210/GTE255 |
|
150 |
6 |
440 |
220 |
648/1033 |
275/324 |
629/677 |
300 |
250 |
211 |
28 |
3 |
8-φ26 |
GTD255/GTE300 |
|
200 |
8 |
550 |
275 |
715/1129 |
324/380 |
750/808 |
360 |
310 |
274 |
30 |
3 |
12-φ26 |
GTD300/GTE350 |
?注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。
?注：数据×××，× ××分别是气动执行器双作用式，单作用式(弹簧复位)。
?注：根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同．相关尺寸随之变化。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
