详细介绍
Q946H电动四通球阀由本公司精心生产的一款球阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。电动四通球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 电动四通球阀 |
| 产品型号 | Q946F、Q946H |
| 公称通径 | DN15-DN300mm |
| 压力范围 | 1.6-4.0MPa |
| 阀体材质 | 铸钢、不锈钢 |

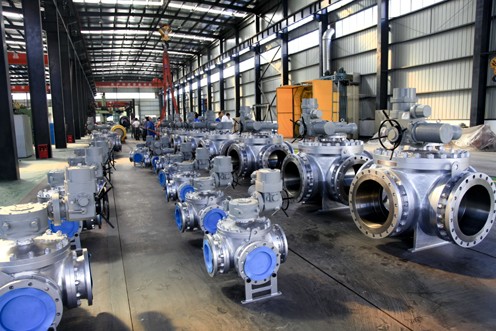

产品介绍：
Q946F、Q946H电动四通球阀是采用角行程电动执行器及四通球阀组成，在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品经营中；在水电、火电和核电的电力经营系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金经营系统中；电动四通球阀得以广泛的应用，是一种与经营建设、国防建设和人民生活息息相关的重要机械产品。电动四通球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
球阀特点：
（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
技术参数：
● 阀体及内件
|
阀体形式 |
四通铸造阀体 |
|
公称通径 |
DN50～600mm |
|
公称压力 |
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
|
法兰标准 |
JB/T79.2-1994、 ASME/ANSI B165 |
|
连接形式 |
法兰式 |
|
压盖型式 |
压盖压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|
设计和制造 |
GB/T12237-1989； APl608 |
|
检验和试验 |
GB/T13927-1992； APl 598 |
● 执行机构
|
执行器型号 |
CHR、3810R、DZW、HQ、PSQ |
|
主要技术参数 |
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC |
|
防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄 |
|
|
环境温度：-25～+70℃、环境湿度：≤95% |
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
流向原理图：
如图：“LL’’型四通球阀只需操作板手或执行器将球体转动90°，同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。
 |
|
“LL”型介质切换图 |
零件材料：
|
阀体/阀盖 |
GB |
WCB |
ZGlCrl8Ni9Ti |
ZGOCfl8Nil2M02Ti |
|||
|
ASTM |
WCB |
CF8 |
CF8M |
||||
|
球体 |
GB |
2Crl3 |
1Cfl8Ni9Ti |
0Cfl8Ni12M02Ti |
|||
|
ASTM |
420 |
304 |
316 |
||||
|
阀杆 |
GB |
2Crl3 |
1Crl8Ni9Ti |
0Crl8Ni12M02Ti |
|||
|
ASTM |
420 |
304 |
316 |
||||
|
阀座 |
GB |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
|
ASTM |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
|
|
填料 |
GB |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
|
ASTM |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
|
|
螺栓 |
GB |
35 |
0Crl8Ni9 |
0Crl8Ni9 |
|||
|
ASTM |
A193B7 |
A320-B8 |
A320-B8 |
||||
|
螺母 |
GB |
45 |
0Cfl8Ni9 |
0Crl8Ni9 |
|||
|
ASTM |
A1942H |
A194-8 |
A194-8 |
||||
性能规范：
|
公称压力(MPa) |
常温最大工作压力(MPa) |
壳体试验压力(MPa) |
气密封试验压力(MPa) |
高压密封试验压力(MPa) |
|
PN1.6 |
1.6 |
2.4 |
0.6 |
1.76 |
|
PN2.5 |
2.5 |
3.8 |
0.6 |
2.75 |
|
PN4.0 |
4.0 |
6.0 |
0.6 |
4.4 |
|
l50LB |
2.0 |
3.0 |
0.6 |
2.2 |
主要外形及连接尺寸：
|
公称压力PN |
公称通径DN |
尺寸(mm) |
||||||||
|
L |
L0 |
D |
D1 |
D2 |
b |
z-φd |
H1 |
A |
||
|
1．6MPa |
50 |
260 |
130 |
165 |
125 |
100 |
16 |
4-ф18 |
205 |
根据配置 |
|
65 |
320 |
160 |
185 |
145 |
120 |
18 |
4-ф18 |
245 |
||
|
80 |
320 |
160 |
200 |
160 |
135 |
20 |
8-ф18 |
305 |
||
|
100 |
370 |
185 |
220 |
180 |
155 |
20 |
8-ф18 |
340 |
||
|
125 |
510 |
255 |
250 |
210 |
185 |
22 |
8-ф18 |
425 |
||
|
150 |
510 |
255 |
285 |
240 |
2’0 |
24 |
8-ф23 |
450 |
||
|
200 |
580 |
290 |
340 |
295 |
265 |
26 |
12-ф23 |
480 |
||
|
250 |
670 |
335 |
405 |
355 |
320 |
30 |
12-ф25 |
530 |
||
|
300 |
760 |
380 |
460 |
410 |
375 |
30 |
12-ф25 |
585 |
||
|
350 |
850 |
425 |
520 |
470 |
435 |
34 |
16-ф25 |
625 |
||
|
400 |
980 |
490 |
580 |
525 |
485 |
36 |
16-ф30 |
670 |
||
|
450 |
1080 |
540 |
640 |
585 |
545 |
40 |
20-ф30 |
705 |
||
|
500 |
1220 |
610 |
715 |
650 |
608 |
44 |
20-ф34 |
765 |
||
|
600 |
1360 |
680 |
840 |
770 |
718 |
48 |
20-ф41 |
840 |
||
注：以上参数为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
我公司球阀制造标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门 一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998
购买本公司球阀请按以下指示进行安装：（详情或见产品说明书）
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
