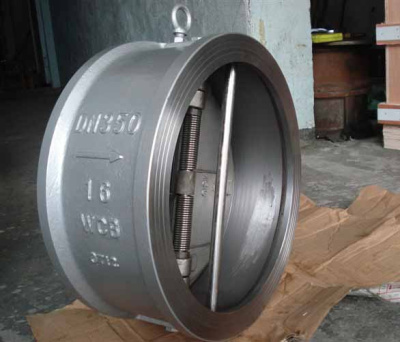

对夹双瓣蝶式止回阀

型号：H76H 更新时间：2020-10-28

特点：对夹双瓣蝶式止回阀其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀

质量稳定
价格合理
交货快捷

详细介绍

H76W对夹双瓣蝶式止回阀由本公司精心生产的一款止回阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。对夹双瓣蝶式止回阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	H76H,H76W对夹双瓣蝶式止回阀
产品型号	H76H、H76W
公称通径	DN50-1200mm
压力范围	1.6-10MPa
阀体材质	铸钢，不锈钢

产品介绍：
H76H、H76W对夹双瓣蝶式止回阀又称对夹双瓣旋启式止回阀是由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹式连接，结构紧凑。由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，可水平安装或垂直安装，可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。针对国内传统使用的H44型法兰连接旋启式止回阀具有体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短等缺点。阀门供应网针对传统法兰结构止回阀存在的问题，研制生产了对夹式止回阀系列，H76对夹双瓣旋启式止回阀具有结构长度短，体积小、重量轻，阀瓣关闭快速，水锤压力小，安装方便，流体阻力小，动作灵敏、密封性能好，阀瓣行程短、关阀冲击力小，整体结构、简单紧凑，使用寿命长、可靠性高等特点。

应用范围：
双瓣旋启对夹式止回阀适用于公称压力PN10～PN420、Class150～Class2500；公称通径DN15～DN1200、NPS1/2～48；工作温度-196℃～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

结构特点：
1. 结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；
2. 体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；
3. 阀瓣关闭快速，水锤压力小；
4. 水平管道或垂直管道均可使用，安装方便；
5. 流道通畅、流体阻力小；
6. 动作灵敏、密封性能好；
7. 阀瓣行程短、关阀冲击力小；
8. 整体结构、简单紧凑、造型美观；
9. 使用寿命长、可靠性高。

标准规范：
设计制造标准：JB/T 8937
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

对夹双瓣（蝶式）旋启式止回阀与法兰单瓣旋启式止回阀的对比：

结构形式	H76型对夹双瓣旋启式止回阀	H44型法兰单瓣旋启式止回阀
水锤压力	水锤压力小，阀瓣行程短、并有弹簧辅助关闭、关阀速度快	水锤压力很大，阀瓣行程长，需要较长的关闭时间
水锤压力	H76型的水锤压力只有H44型的1/2～1/5
尺寸和重量	结构长度很短、体积小、重量轻，便于阀门的安装、搬运、存放及管道的布置，并能大量节约材料、降低成本	结构长度很长，体积笨大，重量很重
尺寸和重量	H76型的结构长度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10
流体阻力	流体阻力小，流体阻力系数ζ为2.6～0.7，随着阀门口径的增大，流体阻力系数减小	流体阻力小，流体阻力系数ζ为1.3～3，但在低压工况下，阀瓣不能完全开启，流体阻力大。流体阻力随着阀门口径的增大而增大
安装	可水平安装或垂直安装，重量轻，不必为阀门设置支座	可水平安装或垂直安装，大口径阀门重量重，需设置支座
开启压力	开启压力很小，阀瓣在很小的压差下就能完全打开	开启压力较大，阀瓣在较大的压差下才能完全打开
可靠性	阀门为整体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高	阀门关闭时的巨大冲击力及水锤压力容易损坏阀门

流体力学性能：

公称通径		阀门全开启时的流体阻力系数	常温下阀门全开启时的水流量系数			流体的流向
DN	NPS		Kv(m3/h)	Cv(U.S)	Cv(U.K)	↑	→
DN	NPS		Kv(m3/h)	Cv(U.S)	Cv(U.K)	开启压力近似值KPa
50	2	2.6	63	74	62	2	1
65	21/2	2.4	109	128	107	2	1
80	3	2.3	172	201	169	2	1
100	4	2.0	289	338	283	2	1
125	5	1.8	476	557	466	2	1
150	6	1.5	750	878	735	2	1
200	8	1.3	1432	1675	1403	2	1
250	10	1.2	2330	2726	2283	2	1
300	12	1.0	3676	4301	3602	2	1
350	14	0.9	5274	6171	5169	2	1
400	16	0.8	7306	8548	7160	3	1
450	18	0.8	9246	10818	9061	3	1
500	20	0.8	11415	13356	11187	3	1
600	24	0.7	17573	20560	17222	3	1
700	28	0.7	23919	27985	23441	4	1
750	30	0.7	27458	32126	26909	4	1
800	32	0.7	31241	36552	30616	4	1
900	36	0.7	39539	46261	38748	4	1
1000	40	0.7	48814	57112	47838	4	1
1050	42	0.7	53817	62966	52741	4	1
1200	48	0.7	70292	82242	68886	4	1

结构图：

国标1.0-10MPa主要连接尺寸：

公称通径	PN1.0		PN1.6		PN2.5		PN4.0		PN6.4		PN10.0
公称通径	L	D	L	D	L	D	L	D	L	D	L	D
DN50	60	109	60	109	60	109	60	109	60	115	60	122
DN65	67	129	67	129	67	129	67	129	67	140	67	147
DN80	73	144	73	144	73	144	73	144	76	150	73	157
DN100	73	164	73	164	73	170	73	170	79	177	79	183
DN125	86	194	86	194	86	197	86	197	105	213	105	220
DN150	98	220	98	220	98	227	98	227	136	250	136	260
DN200	127	275	127	275	127	287	127	293	165	313	165	324
DN250	146	330	146	332	146	343	146	355	213	364	213	394
DN300	181	380	181	387	181	403	184	450	229	424	229	458
DN350	184	440	184	447	184	460	222	478	-	-	-	-
DN400	191	492	191	498	191	518	232	549	-	-	-	-
DN450	203	542	203	558	203	568	-	-	-	-	-	-
DN500	219	597	219	620	219	624	-	-	-	-	-	-
DN600	222	698	222	734	222	734	-	-	-	-	-	-

美标150Lb-600Lb主要连接尺寸：

公称通径	150Lb		300Lb		600Lb
寸	L	D	L	D	L	D
2	60	103	60	110	60	110
21/2	67	122	67	129	67	129
3	73	135	73	148	73	148
4	73	173	73	180	79	192
5	86	196	86	215	105	240
6	98	222	98	250	136	265
8	127	279	127	307	165	319
10	146	339	146	361	213	399
12	181	409	181	422	229	456
14	184	450	222	485	-	-
16	191	514	232	539	-	-
18	203	549	-	-	-	-
20	219	606	-	-	-	-
24	222	717	-	-	-	-

温馨提示：“对夹双瓣蝶式止回阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
