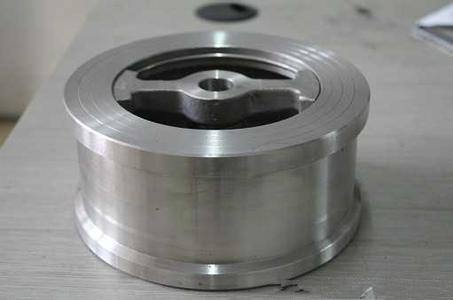

对夹式止回阀

对夹式止回阀

型号:H71/H72W 更新时间:2020-10-28

特点:对夹式止回阀。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点,特别适合于安装空间受限制的场合采用

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

H71W对夹升降式止回阀由本公司精心生产的一款止回阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。对夹升降式止回阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称 H71H,H71W对夹升降式止回阀
产品型号 H71H、H71W
公称通径 DN15-200mm
压力范围 1.6-4.0MPa
阀体材质 铸钢,不锈钢

产品介绍:

H71H、H71W对夹升降式止回阀采用新型材料采用耐腐蚀不锈钢或碳钢。可在任何位置的管路上安装,防止介质逆流,锅炉给水系统上回,其连接方式是利用原有管道两端法兰对夹即可投入运行。其各项指标都优于目前市售的任何一种上回阀。它的运用范围广泛用于给排水、消防、建筑、暖通、工业系统。凡水、气、油、酸、碱液、氢、氨、特别消防管道等介质均可使用。例如:可安装于水泵出口处,能避免产生水锤、水击声和破坏性冲击,达到防止逆流和保护设备的目的,有较好节能效果。



结构特点:

对夹止回阀的阀瓣行程短,阀瓣轻巧,具有弹簧辅助关闭,关阀速度很快。结构长度很短、体积很小、重量很轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长、油压、缓闭不受介质影响,有较好节能效果等特点,为阀门的安装、搬运、存放及管道的布置带来很大的便利,并能大量节约材料、降低造价。



主要材料表:

零件材料

阀体

WCB(A105)

ZG1Cr18Ni9Ti

CF8(304)

CF3(304L)

CF8M(316)

CF3M(316L)

阀瓣

2Cr13

1Cr18Ni9Ti

0Cr18Ni9

00Cr19Ni10

00Cr17Ni12Mo2

00Cr17Ni14Mo2

压圈

2Cr13

00Cr17Ni14Mo2

弹簧

0Cr18Ni9

0Cr18Ni9

00Cr17Ni14Mo2



不同材质对夹升降式止回阀相对应的适用工况:

材质

WCB(A105)

ZG1Cr18Ni9Ti

CF8(304)

CF3(304L)

CF8M(316)

CF3M(316L)

适用工况

适月介质

水、蒸汽、

硝酸等腐蚀性介质

强氧化性介质

醋酸等腐蚀性介质

屎素等腐

油品等

蚀性介质

适用温度(℃)

-29~425

-196~540

-196~425

-196~540

-196~455

注:本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况,其他要求及其型号编制参见对夹式止回阀型号编制方法。



结构图:

1.6MPa尺寸重量表:

公称压力

口径

尺寸(mm)

重量

配管法兰(供参考)

PN

DN

MPa

mm

L

D

D2

D3

D4

D5

(Kg)

螺栓孔中心

螺栓

螺栓直径d

螺栓

圆直径Dl

数量

长度Ll

PN1.0MPaPN1.6MPa

15

16

52

15

24

31

40

0.12

65

4

M12

75

20

19

62

19

30

40

50

0.24

75

4

M12

90

25

22

70

24

36

47

58

0.34

85

4

M12

90

32

28

83

31

46

56

68

0.53

100

4

M16

100

40

31.5

93

39

55

66

78

0.8

110

4

M16

105

50

40

108

48

65

78

90

1.2

125

4

M16

125

65

46

128

62

80

95

110

1.8

145

4

M16

130

80

50

142

76

96

110

125

2.2

160

8

M16

135

100

65

162

95

115

135

150

3.4

180

8

M16

150

125

90

192

110

125

132

-

9

210

8

M16

180

150

106

218

127

150

158

-

14

240

8

M20

210

200

140

273

165

200

208

-

24

295

8

M20

240



2.5MPa尺寸及重量表:

公称压力

口径

尺寸(mm)

重量

配管法兰(供参考)

PN

DN

MPa

mm

L

D

D2

D3

D4

D5

(Kg)

螺栓孔中心

螺栓

螺栓直径d

螺栓

圆直径Dl

数量

长度Ll

PN2.5MPa

15

16

52

15

24

31

40

0.12

65

4

M12

80

20

19

62

19

30

40

50

0.24

75

4

M12

90

25

22

72

24

36

47

58

0.34

85

4

M12

90

32

28

83

31

46

56

68

0.53

100

4

M16

110

40

31.5

93

39

55

66

78

0.8

110

4

M16

115

50

40

108

48

65

78

90

1.2

125

4

M16

125

65

46

128

62

80

95

110

1.8

145

8

M16

135

80

50

142

76

96

110

128

2.2

160

8

M16

145

100

60

168

95

115

135

150

3.8

190

8

M20

160

125

90

194

110

125

132

-

9.2

220

8

M24

205

150

106

224

127

150

158

-

15

250

8

M24

225

200

140

284

165

200

208

-

26

310

12

M24

260



4.0MPa尺寸及重量表:

公称压力

口径

尺寸(mm)

重量

配管法兰(供参考)

PN

DN

MPa

mm

L

D

D2

D3

D4

D5

(Kg)

螺栓孔中心

螺栓

螺栓直径d

螺栓

圆直径Dl

数量

长度Ll

PN4.0MPa

15

16

52

15

24

31

40

0.12

65

4

M12

80

20

19

62

19

30

40

50

0.24

75

4

M12

90

25

22

72

24

36

47

58

0.34

85

4

M12

90

32

28

83

31

46

56

68

0.53

100

4

M16

110

40

31.5

93

39

55

66

78

0.8

110

4

M16

115

50

40

108

48

65

78

90

1.2

125

4

M16

125

65

46

128

62

80

95

110

1.8

145

8

M16

135

80

50

142

76

96

110

128

2.2

160

8

M16

145

100

60

168

95

115

135

150

3.8

190

8

M20

160

125

90

194

110

125

132

-

9.2

220

8

M24

205

150

106

224

127

150

158

-

15

250

8

M24

225

200

140

291

165

200

208

-

28

320

12

M27

275



温馨提示:“对夹式止回阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
