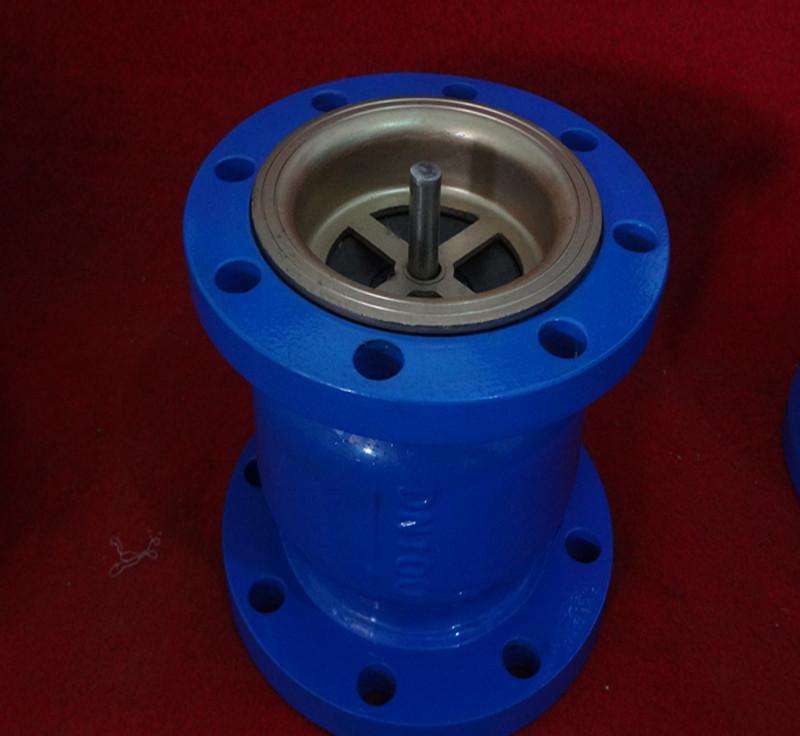

静音式止回阀

静音式止回阀

型号:H42X 更新时间:2020-10-28

特点:静音式止回阀该阀主要用于给水、排水、消防、暖通系统,可安装于水泵出口处,防止介质倒流及水锤对泵的损坏。

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

DRVZ,H42X静音止回阀由本公司精心生产的一款止回阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。静音止回阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称 DRVZ,H42X静音止回阀
产品型号 DRVZ、H42X
公称通径 DN50-DN350mm
压力范围 1.0-2.5MPa
阀体材质 铸铁、球墨铸铁、铸钢、不锈钢

产品介绍:

DRVZ、H42X静音止回阀主要由阀体、阀座、导流体、阎瓣、轴承及弹簧等主要零件组成,内部流道采用流线型设计压力损失极小。阀瓣启闭行程很短停泵时可快速关闭防止巨大的水锤声具有静音关闭的特点。该阀主要用于给排水、消防、暖通系统可安装于水泵出口处以防止倒流及水锤对泵的损害。



主要技术参数:

型号

DRVZ-10

DRVZ-16

DRVZ-25Q

公称压力

PN1.0MPa

PN1.6MPa

PN2.5MPa

公称通径

DN50-350mm

最高工作压力

1.0 MPa

1.6 MPa

2.5 MPa

密封试验压力

1.0 MPa

1.6 MPa

2.5 MPa

壳体试验压力

1.5 MPa

2.4 MPa

3.75 MPa



主要零部件材料:

主要零件材料

阀体、导流体

灰铸铁

球墨铸铁

阀座、轴承、阀瓣、轴

铝青铜或铭不锈钢

弹簧

不锈钢



结构图及主要外形尺寸(法兰尺寸1.0MPa按GB4216.84标准, PNl.6MPa按GB4216.5-84标准,PN2.5MPa按GB9113.4 88标准):

公称通径

L

50

120

65

150

80

180

100

229

125

254

150

267

200

292

250

340

300

-

350

-



温馨提示:“静音式止回阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
