橡胶瓣止回阀

橡胶瓣止回阀

型号:H44X(SFCV) 更新时间:2020-10-28

特点:橡胶瓣止回阀H44X(SFCV)系列橡胶瓣止回阀采用全流面积设计,具有水头损失小,不易堆积杂物,维修简便

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

FCV,HC44X橡胶瓣止回阀由本公司精心生产的一款止回阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。橡胶瓣止回阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称 SFCV,HC44X橡胶瓣止回阀
产品型号 SFCV、HC44X
公称通径 DN50-DN600mm
压力范围 1.0-1.6MPa
阀体材质 铸铁、灰铸铁、铸钢

产品介绍:

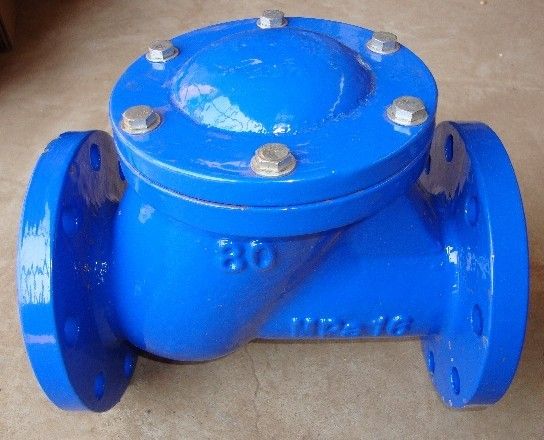

SFCV、HC44X橡胶瓣止回阀由阀体、阀盖、阀瓣组成,主要用于给排水系统、石油、化工等工业部门的管道出口处,防止介质逆流。由于本产品的封圈采用倾斜设计,关闭时间短,可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成,耐冲刷,密封性能好,产品结构简单、保养、维修、运输均很方便。橡胶瓣止回阀采用内装摇臂旋启式结构,阀瓣绕转轴作旋转运动,阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。



结构特点:

1、具有水头损失小,不易堆积杂物,维修简便等特性。
2、该阀采用全流面积式设计,具有水头损失小,不易堆积杂务,维修简便等特性。
3、该阀主要适用于给排水系统,可安装于出水口处,以防止倒流及水锤对泵损害。
4、橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次。



主要技术参数:

公称压力:1.0~1.6MPa
公称通经:50~600mm
适用介质:水及弱腐蚀性流体
适用温度:0~80℃
法兰标准:GB/T 17241.6 GB/T 9113
试验标准:GB/T 13927 AP 1598

公称压力(Mpa)

1.0

1.6

壳体试验压力(Mpa)

1.5

2.4

密封试验压力(Mpa)

1.1

1.76

适用温度℃

<80

适用介质

清水、油品



主要零件材料:

阀体、阀盖

铸铁、灰铸铁、碳刚(铸钢、WCB)

阀瓣

橡胶组合件

弹簧

不锈刚



主要外形尺寸及结构图:

型号

DN

L

D

D1

n-d

HC44X-10 16

50

203

165

125

4

65

216

185

145

4

80

241

200

160

8

100

292

220

180

8

150

356

285

240

8

200

495

240

295

8

250

622

395

350

12

300

698

445

400

12

350

787

505

460

16

400

914

565

515

16

450

978

615

565

20

500

978

670

620

20

600

1295

780

725

20



温馨提示:“橡胶瓣止回阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
