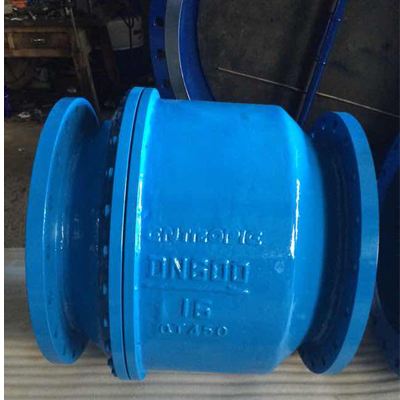

微阻球形止回阀

微阻球形止回阀

型号:HQ45X 更新时间:2020-10-28

特点:微阻球形止回阀具有流量大,流阻损失小,密封性能好,消声关闭,能减小水击波。水平或垂直安装均可。可安装与冷水、热水、工业及生活污水等官网的水泵出口,防止介质倒流。

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

HQ45X微阻球形止回阀由本公司精心生产的一款止回阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。微阻球形止回阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称 HQ45X微阻球形止回阀
产品型号 HQ45X
公称通径 DN200-DN1000mm
压力范围 1.0-2.5MPa
阀体材质 铸铁、球墨铸铁、铸钢

产品介绍:

HQ45X微阻球形止回阀采用橡胶包皮滚球为阀瓣,在介质的作用下,可在阀体内的整体式滑道上作上下左右滚动,从而打开或关闭阀门。消声式关闭,不产生水锤,密封性能好。阀体采用全水流通道,流量大,阻力小,水头损失比旋启式小50%。水平或垂直安装均可,可用于冷水、热水、工业及生活用水管网系统中,更适用潜水排水污泵,介质温度为≤80℃。



技术参数:

型号

公称压力(NPa)

试验压力(NPa)

工作温度

壳体

密封

HQ41X-10/16
HQ44X-10/16
HQ45X-10/16

1.0

1.5

1.1

≤80℃

1.6

2.4

1.76



主要外形尺寸:

公称通径

200

250

300

350

400

450

500

600

700

800

900

1000

L(mm)

550

650

750

850

950

1050

1150

1350

1450

1650

1900

2100

H(mm)

510

570

640

715

815

825

980

1155

1260

1350

1660

1700



经典指导安装图:

温馨提示:“微阻球形止回阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
