详细介绍

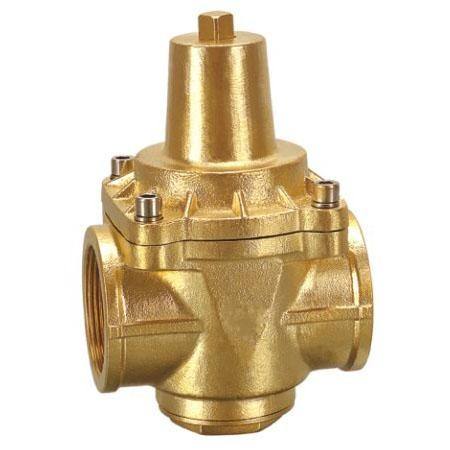

YZ11X支管式减压阀由本公司自主研发生产，在保证质量的同时，价格也是非常合理，以及在售后我们也做的非常完善。支管式减压阀适用于各种不同的轻重工业工况以及建筑管道。减压阀广泛应用于：电气、造纸、锅炉、制药、矿山、化工、机械设备管道、电子工业，城市建设等领域。
| 产品名称 | YZ11X支管式减压阀 |
| 产品型号 | YZ11X |
| 公称通径 | DN15-50mm |
| 压力范围 | 1.6MPa-2.5MPa |
| 阀体材质 | 铜，不锈钢 |
产品概述：
YZ11X支管减压阀用途：本厂生产的支管减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压，可使供水压力分配更加均衡，避免部分供水超压，优化高层建筑给水分区。它可代替分区调频变速水泵，在消防给水系统上可代替分区水泵，用于家用给水系统，可保护所有的水龙头和其它水器具。支管减压阀特点：采用直接作用隔膜式结构，内部结构非常简单，无卡阻，性能可靠，经久耐用。耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。出口压力精密可调，在一般场合下，可以认为出口压力不受进口压力的影响（出口压力的变化量是△P1的8%）。极佳的水力特性，压力损失小，减压比可达成10：1以上。可满足多种减压要求，特别适用于支管减压系统。
工作原理(图)：
出口压力作用在隔膜底面和阀瓣底面，当它超过弹簧设定值时，压缩弹簧，使阀瓣关闭。只要下游无水流动，出口压力将基本保持在设定值（其变化量仅为入口压力变化量的8%）；当下游用水时，出口压力下降，弹簧推开隔膜，打开减压阀。水流连续流通一阵后，减压阀的开启产生自阻尼效应，使启闭动作趋于平稳。
安装示意图：
流量曲线图：
主要技术参数：
|
类型 |
型号 |
公称压力PN（MPa） |
公称通径DN（MPa） |
连接形式 |
阀体材料 |
出口压力（MPa） |
工作℃ |
|
支管减压阀 |
YZ11X-16T（黄铜） |
1.6；2.5 |
15~50mm |
内螺纹 |
黄铜 |
0.05~0.6（可调） |
80 |
|
YZ11X-16P（不锈钢） |
不锈钢 |
主要外形图及连接尺寸：
|
公称通径DN（MPa） |
尺寸（MM） |
重量（Kg） |
||||
|
MM |
in |
A |
B |
C |
φG |
|
|
15 |
1/2 |
31 |
60 |
76.5 |
59 |
1.2 |
|
20 |
3/4 |
31 |
75 |
76.5 |
73 |
1.2 |
|
25 |
1 |
36 |
88 |
85 |
81 |
1.4 |
|
32 |
11/4 |
42 |
93 |
98 |
81 |
1.5 |
|
40 |
11/2 |
45 |
98 |
102 |
85 |
2 |
|
50 |
2 |
54 |
130 |
117 |
98 |
2.65 |
安装注意事项：
1.为了操作和维护方便，该蒸汽减压阀一般直立安装在水平管道上，横向安装须特别说明。
2.安装时应注意使管路中介质的流向与蒸汽减压阀阀体上所示箭头的方向一致。
3.为了防止蒸汽减压阀阀后压力超压，应在离阀出口不少于4M处安装一个安全阀
可能的故障原因：
1、霜冻损坏，在寒冷地区应注意保温。
2、水流方向装错，减压阀变成止回阀，出口压力为0。
3、弹簧拧得太紧，无法关闭，减压阀将直通P2=P1。
4、旁通管漏水，使P2偏离设定值，鉴于本减压阀优越的可靠性和耐久性，建议不安装亮度通管为宜。
调压步骤：
1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境；将调节螺钉按逆时针旋转至最上位置（相对最低出口压力），然后关闭减压阀后闸阀。
2、慢慢开启减压阀前的闸阀至全开。
3、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧。
4、螺母锁紧打开减压阀后闸阀。
5、如在调整时出口压力高于设定压力，须从第一步开始重新调整，即只能从低压向高压调。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
