详细介绍

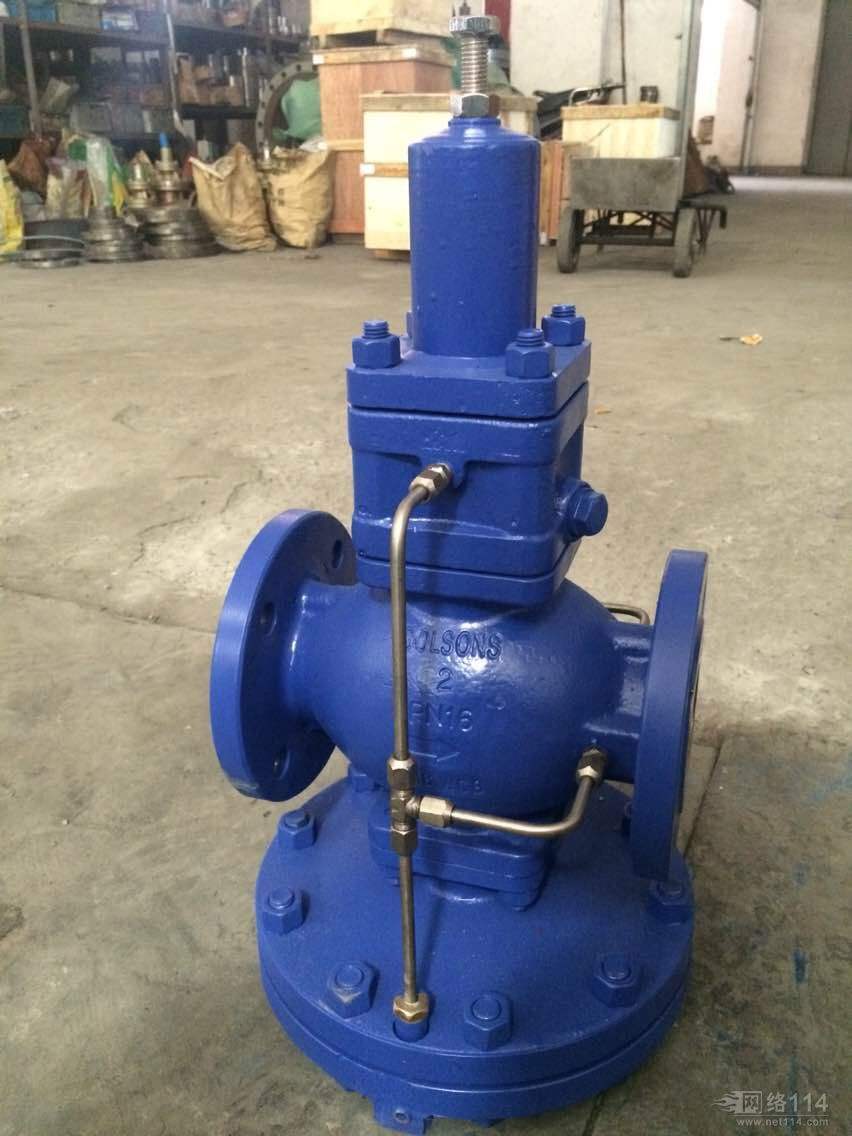

YD17H斯派莎克蒸汽减压阀由本公司精心生产的一款减压阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。蒸汽减压阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 斯派莎克蒸汽减压阀 |
| 产品型号 | YD17H/F/Y |
| 公称通径 | DN15-150 |
| 压力范围 | 1.6MPa-16.0MPa |
| 阀体材质 | 铸钢，不锈钢(304L/R、316L/R) |
结构特点和用处：
YD17H斯派莎克蒸汽减压阀在普通减压阀的基础上做了很大的改进。膜片采用了新型材料，并大大加工了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。
本产品的另一个突出的特点为：同一个阀体上可安装和互换多个导阀在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。
性能指标：
灰色区域：示意该产品禁用。
A-D-E：螺纹或法兰连接 EN 1092 PN25,ANSI 300LB.
A-B-C:法兰连接 ANSI 150LB。
F-F:DP17G最高工作温度120℃。
注意：该系列产品的压力调节范围是0.2-1.7barg。
试压报告说明：
|
公称压力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
||
|
壳化试验压力（MPa） |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
||
|
密封试验压力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
||
|
最高进口压力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
||
|
出口压力范围（MPa） |
1.0-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-35 |
0.5-45 |
||
|
压力特性偏差（MPa）△P2P |
GB12246-1989 |
|||||||
|
流量特性偏差（MPa）△P2G |
GB12246-1989 |
|||||||
|
最小压差（MPa） |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
||
|
渗漏量 |
GB12245-1989 |
|||||||
减压阀流量系数(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
主要零件材料
|
零件名称 |
零件材料 |
|
阀体阀盖底盖 |
WCB |
|
阀座阀盘 |
2Cr13 |
|
缸套 |
2Cr13/铜合金 |
|
活塞 |
合金铸铁 |
|
导阀座导阀杆 |
2Cr13 |
|
主阀弹簧 |
1Cr18Ni9Ti |
|
导阀主弹簧 |
50CrVA |
|
调节弹簧 |
60Si12Mn |
斯派莎克蒸汽减压阀安装注意事项：
1.为了操作和维护方便，该蒸汽减压阀一般直立安装在水平管道上，横向安装须特别说明。
2.安装时应注意使管路中介质的流向与蒸汽减压阀阀体上所示箭头的方向一致。
3.为了防止蒸汽减压阀阀后压力超压，应在离阀出口不少于4M处安装一个安全阀
空气减压阀可能的故障原因：
1、霜冻损坏，在寒冷地区应注意保温。
2、水流方向装错，减压阀变成止回阀，出口压力为0。
3、弹簧拧得太紧，无法关闭，减压阀将直通P2=P1。
4、旁通管漏水，使P2偏离设定值，鉴于本减压阀优越的可靠性和耐久性，建议不安装亮度通管为宜。
调压步骤：
1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境；将调节螺钉按逆时针旋转至最上位置（相对最低出口压力），然后关闭减压阀后闸阀。
2、慢慢开启减压阀前的闸阀至全开。
3、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧。
4、螺母锁紧打开减压阀后闸阀。
5、如在调整时出口压力高于设定压力，须从第一步开始重新调整，即只能从低压向高压调。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
