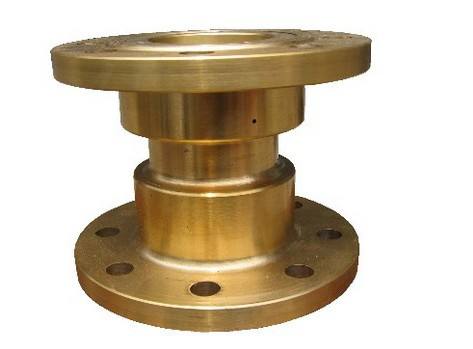

Y43X固定比例式减压阀由本公司自主研发生产，在保证质量的同时，价格也是非常合理，以及在售后我们也做的非常完善。固定比例式减压阀适用于各种不同的轻重工业工况以及建筑管道。减压阀广泛应用于：电气、造纸、锅炉、制药、矿山、化工、机械设备管道、电子工业，城市建设等领域。
| 产品名称 | 固定比例式减压阀 |
| 产品型号 | Y43X |
| 公称通径 | DN50-200mm |
| 压力范围 | 1.6MPa |
| 阀体材质 | 铜、铸钢、不锈钢 |
产品概述：
Y43X固定比例式减压阀特点： 外形美观，质量可靠，比例准确，工作平稳，既减动压也减静压。该阀利用阀体内部活塞两端不同载面积产生的压力差，改变阀后的压力，达到减压目的。我厂减压阀的减压比例是：（2：1）--（3：1）--（4：1）--（3：2）--（5：2）等，亦可根据用户的要求设计特殊比例的减压阀。 主要技术参数：
|
型号 |
公称压力PN（MPa） |
公称通径DN（MM） |
L |
|
Y43X-10T(B型) |
1.0 |
50 |
85 |
|
65 |
102 |
||
|
80 |
122 |
||
|
100 |
140 |
||
|
125 |
160 |
||
|
150 |
178 |
||
|
200 |
230 |
||
|
Y43X-16T |
1.6 |
50 |
85 |
|
65 |
102 |
||
|
80 |
122 |
||
|
100 |
140 |
||
|
125 |
160 |
||
|
150 |
178 |
||
|
200 |
230 |
主要外形尺寸：
|
公称通径DN（MM） |
尺寸（MM） |
||
|
C |
L |
D |
|
|
15 |
1/2" |
80 |
50 |
|
20 |
3/4" |
80 |
50 |
|
25 |
1" |
90 |
54 |
|
32 |
1 1/4" |
100 |
60 |
|
40 |
1 1/2" |
110 |
68 |
|
50 |
2" |
120 |
80 |
法兰连接尺寸PN1.0MPa按GB4216.4-84标准，PN1.6MPa按GB4216.5-84标准
安装注意事项：
1.为了操作和维护方便，该蒸汽减压阀一般直立安装在水平管道上，横向安装须特别说明。
2.安装时应注意使管路中介质的流向与蒸汽减压阀阀体上所示箭头的方向一致。
3.为了防止蒸汽减压阀阀后压力超压，应在离阀出口不少于4M处安装一个安全阀
可能的故障原因：
1、霜冻损坏，在寒冷地区应注意保温。
2、水流方向装错，减压阀变成止回阀，出口压力为0。
3、弹簧拧得太紧，无法关闭，减压阀将直通P2=P1。
4、旁通管漏水，使P2偏离设定值，鉴于本减压阀优越的可靠性和耐久性，建议不安装亮度通管为宜。
调压步骤：
1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境；将调节螺钉按逆时针旋转至最上位置（相对最低出口压力），然后关闭减压阀后闸阀。
2、慢慢开启减压阀前的闸阀至全开。
3、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧。
4、螺母锁紧打开减压阀后闸阀。
5、如在调整时出口压力高于设定压力，须从第一步开始重新调整，即只能从低压向高压调。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
