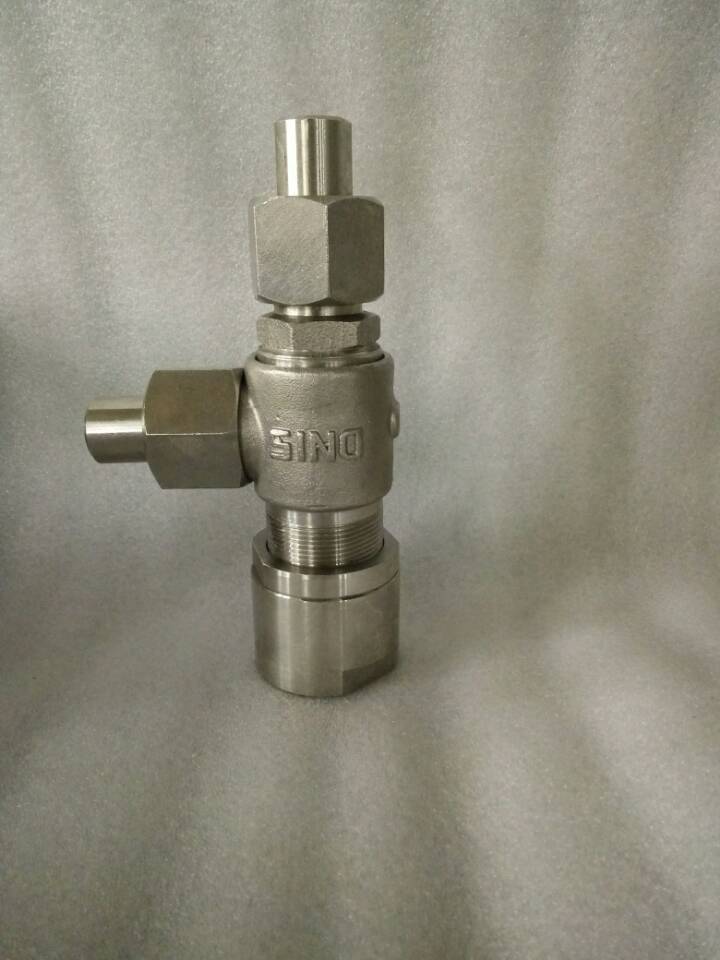

A21F/H螺纹不锈钢安全阀

A21F/H螺纹不锈钢安全阀

型号:A21F/H 更新时间:2020-07-21

特点:A21F/H螺纹不锈钢安全阀适用于工作温度≤200℃的空气、氨、石油气……等介质的设备或管路上。

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

A21F、A21H微启式丝扣安全阀由本公司自主研发生产,在保证质量的同时,价格也是非常合理,以及在售后我们也做的非常完善。微启式丝扣安全阀适用于各种不同的轻重工业工况以及建筑管道。安全阀广泛应用于:电气、造纸、锅炉、制药、矿山、化工、机械设备管道、电子工业,城市建设等领域。

产品名称 微启式丝扣安全阀
产品型号 A21F、A21W
公称通径 DN15-25mm
压力范围 1.6MPa-16.0MPa
阀体材质 铸钢、锻钢、不锈钢

产品概述:A21F、A21H微启式丝扣安全阀适用于工作温度≤200℃的空气、氨、石油气……等介质的设备或管路上。A21W-P、R型适用于温度≤200℃有腐蚀性的气体或液体的设备或管路上,作为超压保护装置。KA21Y型适用于温度≤100℃的液化石油气等。

零部件材料尺寸表:

NO.

零件名称

A21H-C/A21F材料

A21W-P/A21F-P材料

A21Y-R材料

1

管接头

20

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

2

管接头螺母

35

2Cr13

1Cr18Ni9Ti

3

阀座

35

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

4

阀体

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

5

阀瓣

2Cr13/2Cr13+PTFE

1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE

1Cr18Ni12Mo2Ti

6

弹簧座

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

7

弹簧

50CrVA

50CrVA包覆氟塑料

50CrVA包覆氟塑料

8

锁紧螺母

Q235-A

ZG230-450

1Cr18Ni9Ti

9

弹簧导向垫

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

10

调节螺母

Q235-A

2Cr13

1Cr18Ni12Mo2Ti



密封面材料

"Y"型堆焊Co基硬质合金,"H"型堆焊D507,"W"型为阀门本体

主要外形和连接尺寸:

型号

公称通径

do

d

Do

M

d1

D1

L

L1

≈H

KA21-16C
A21H-16C
A21H-40
A21W-16P
A21W-40P
KA21-16P

15

12

15

20

M27×1.5

G1/2"

30

35

76

66

20

16

20

25

M33×1.5

G3/4"

35

40

87

68

25

18

25

31

M39×1.5

G1"

40

50

100

105

A21Y-64
A21Y-64P
A21Y-100
A21Y-100P

15

10

15

25

M39×1.5

G1"

44

50

100

66

20

10

20

31

M39×1.5

G1"

44

50

100

68

25

12

25

31

M39×1.5

G1"

44

50

100

105

A21W-160/160P

15

8

20

/

M24×2

G1"

44

50

100

261

20

8

25

/

M33×2

G1"

44

50

100

261

25

8

28

/

M36×2

G1"

44

50

100

285





温馨提示:“A21F/H螺纹不锈钢安全阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
