详细介绍

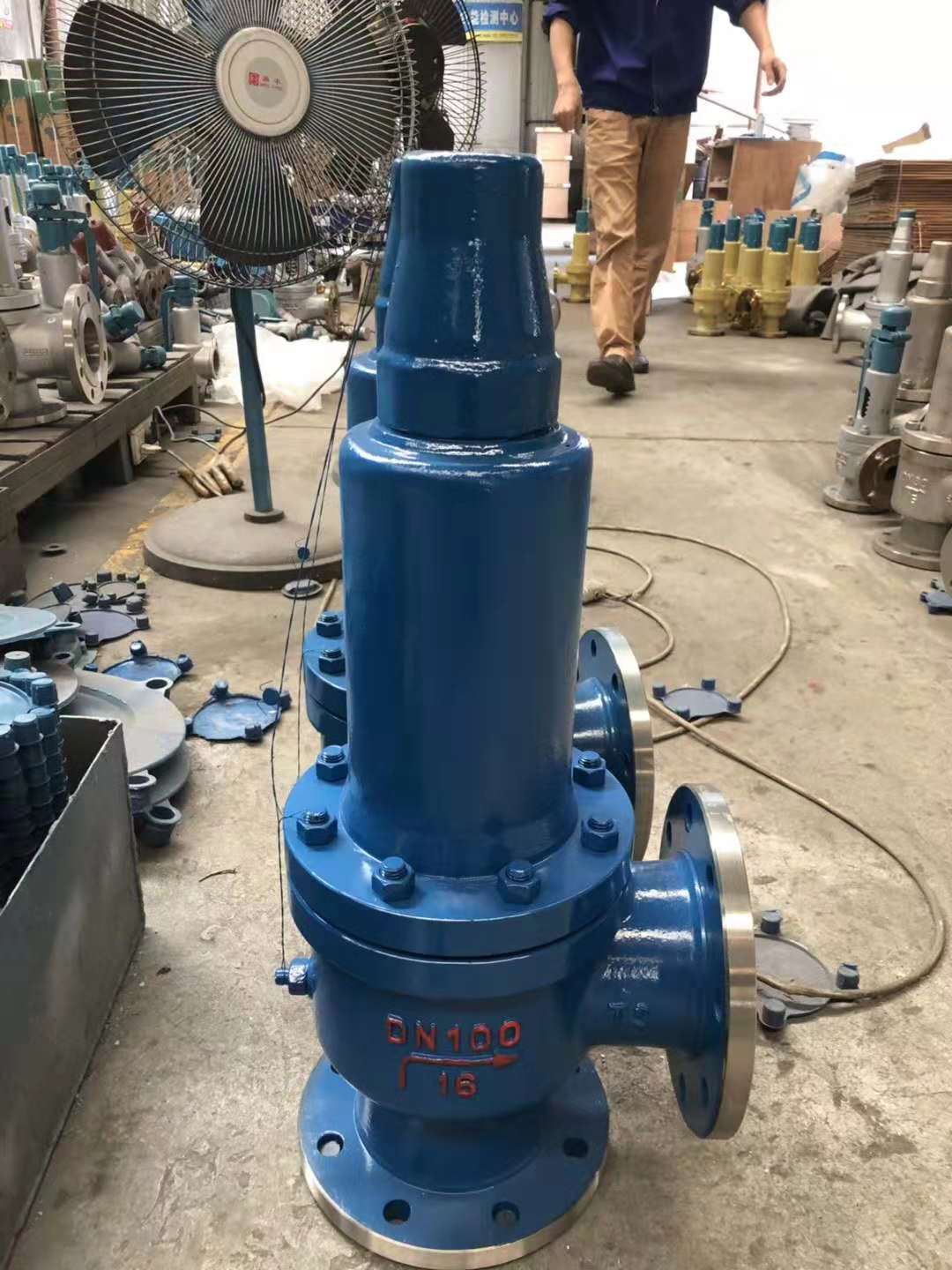

A41H微启封闭式安全阀由本公司精心生产的一款安全阀，在保证质量的同时，价格也是非常合理，以及在售后我们也做的非常完善。微启封闭式安全阀适用于各种不同的轻重工业工况以及建筑管道。安全阀广泛应用于：电气、造纸、锅炉、制药、矿山、化工、机械设备管道、电子工业，城市建设等领域。
| 产品名称 | 微启封闭式安全阀 |
| 产品型号 | A41H、A41Y |
| 公称通径 | DN20-300 |
| 压力范围 | 1.6MPa-10.0MPa |
| 阀体材质 | 铸钢、锻钢、不锈钢 |
产品介绍：
A41H微启封闭式安全阀适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。A41Y-P/R不锈钢安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。连接法兰标准按JB/T……94/系列1。
零部件材料说明：
|
NO |
零件名称 |
A41H-C/KA41Y-C材料 |
A41Y-P/KA41Y-P材料 |
A41Y-R/KA41Y-R材料 |
|
1 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
阀座 |
ZG2Cr13/1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
3 |
调节圈 |
ZG2Cr13/1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
4 |
阀瓣 |
2Cr13/1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
5 |
导向套 |
ZG2Cr13/1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
6 |
阀盖 |
ZG230-450 |
ZG230-450 |
ZG230-450 |
|
7 |
弹簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
8 |
阀杆 |
2Cr13 |
2Cr13 |
1Cr18Ni12Mo2Ti |
|
9 |
调整螺杆 |
45 |
2Cr13 |
2Cr13 |
|
10 |
保护罩 |
ZG200-400 |
ZG200-400 |
ZG200-400 |
|
|
密封面材料 |
堆焊D507 |
堆焊Co基硬质合金 |
|
尺寸表说明：
1.6-4.0MPa主要外形和连接尺寸：
|
型号 |
公称通径 |
do |
D |
K |
g |
g1 |
b |
f |
f1 |
Z-ød |
L |
L1 |
H |
|
A41H-16C |
20 |
15 |
105 |
75 |
|
55 |
16 |
2 |
|
4-14 |
100 |
85 |
276 |
|
25 |
20 |
115 |
85 |
|
65 |
16 |
2 |
|
4-14 |
100 |
85 |
276 |
|
|
32 |
25 |
140 |
100 |
|
78 |
18 |
2 |
|
4-18 |
115 |
100 |
285 |
|
|
40 |
32 |
150 |
110 |
|
85 |
18 |
3 |
|
4-18 |
120 |
110 |
292 |
|
|
50 |
40 |
165 |
125 |
|
100 |
20 |
3 |
|
4-18 |
135 |
120 |
370 |
|
|
65 |
50 |
185 |
145 |
|
120 |
20 |
3 |
|
4-18 |
140 |
130 |
375 |
|
|
80 |
65 |
200 |
160 |
|
135 |
20 |
3 |
|
8-18 |
160 |
135 |
373 |
|
|
100 |
80 |
220 |
180 |
|
155 |
22 |
3 |
|
8-18 |
170 |
160 |
513 |
|
|
125 |
100 |
250 |
210 |
|
185 |
22 |
3 |
|
8-18 |
190 |
190 |
560 |
|
|
150 |
125 |
285 |
240 |
|
210 |
24 |
3 |
|
8-23 |
205 |
195 |
570 |
|
|
200 |
150 |
340 |
295 |
|
265 |
26 |
3 |
|
12-23 |
240 |
230 |
717 |
|
|
250 |
200 |
405 |
355 |
|
320 |
30 |
3 |
|
12-26 |
350 |
320 |
940 |
|
|
300 |
250 |
460 |
410 |
|
375 |
30 |
4 |
|
12-26 |
350 |
320 |
980 |
|
|
A41H-25 |
20 |
15 |
105 |
75 |
|
55 |
16 |
2 |
|
4-14 |
100 |
85 |
276 |
|
25 |
20 |
115 |
85 |
|
65 |
16 |
2 |
|
4-14 |
100 |
85 |
276 |
|
|
32 |
25 |
140 |
100 |
|
78 |
18 |
2 |
|
4-18 |
115 |
100 |
285 |
|
|
40 |
32 |
150 |
110 |
|
85 |
18 |
3 |
|
4-18 |
120 |
110 |
292 |
|
|
50 |
40 |
165 |
125 |
|
100 |
20 |
3 |
|
4-18 |
135 |
120 |
370 |
|
|
65 |
50 |
185 |
145 |
|
120 |
22 |
3 |
|
8-18 |
140 |
130 |
375 |
|
|
80 |
65 |
200 |
160 |
|
135 |
24 |
3 |
|
8-18 |
160 |
135 |
373 |
|
|
100 |
80 |
230 |
190 |
|
160 |
24 |
3 |
|
8-23 |
170 |
160 |
513 |
|
|
125 |
100 |
270 |
220 |
|
188 |
28 |
3 |
|
8-26 |
190 |
190 |
560 |
|
|
150 |
125 |
300 |
250 |
|
218 |
30 |
3 |
|
8-26 |
205 |
195 |
570 |
|
|
200 |
150 |
360 |
310 |
|
278 |
34 |
3 |
|
12-26 |
240 |
230 |
717 |
|
|
250 |
200 |
425 |
370 |
|
332 |
36 |
3 |
|
12-30 |
350 |
320 |
940 |
|
|
300 |
250 |
485 |
430 |
|
390 |
40 |
4 |
|
16-30 |
350 |
320 |
980 |
|
|
A41H-40 |
20 |
15 |
105 |
75 |
51 |
55 |
16 |
2 |
4 |
4-14 |
100 |
85 |
276 |
|
25 |
20 |
115 |
85 |
58 |
65 |
16 |
2 |
4 |
4-14 |
100 |
85 |
276 |
|
|
32 |
25 |
140 |
100 |
66 |
78 |
18 |
2 |
4 |
4-18 |
115 |
100 |
285 |
|
|
40 |
32 |
150 |
110 |
76 |
85 |
18 |
3 |
4 |
4-18 |
120 |
110 |
292 |
|
|
50 |
40 |
165 |
125 |
88 |
100 |
20 |
3 |
4 |
4-18 |
135 |
120 |
370 |
|
|
65 |
50 |
185 |
145 |
110 |
120 |
22 |
3 |
4 |
8-18 |
140 |
130 |
375 |
|
|
80 |
65 |
200 |
160 |
121 |
135 |
22 |
3 |
4 |
8-18 |
160 |
135 |
373 |
|
|
100 |
80 |
235 |
190 |
150 |
160 |
24 |
3 |
4.5 |
8-23 |
170 |
160 |
513 |
|
|
125 |
100 |
270 |
220 |
176 |
188 |
28 |
3 |
4.5 |
8-26 |
190 |
190 |
560 |
|
|
150 |
125 |
300 |
250 |
204 |
218 |
30 |
3 |
4.5 |
8-26 |
205 |
195 |
570 |
|
|
200 |
150 |
375 |
320 |
260 |
282 |
38 |
3 |
4.5 |
12-30 |
240 |
230 |
717 |
|
|
250 |
200 |
450 |
385 |
313 |
345 |
42 |
3 |
4.5 |
12-34 |
350 |
320 |
940 |
|
|
300 |
250 |
515 |
450 |
364 |
408 |
46 |
4 |
4.5 |
16-34 |
350 |
320 |
980 |
6.4-10MPa主要外形和连接尺寸：
|
型号 |
公称通径 |
do |
D |
K |
g |
g1 |
b |
f |
f1 |
Z-ød |
L |
L1 |
H |
|
A41H-64 A41Y-64 A41Y-64P A41Y-64R |
20 |
15 |
130 |
90 |
51 |
68 |
20 |
2 |
4 |
4-18 |
100 |
95 |
268 |
|
25 |
20 |
140 |
100 |
58 |
78 |
22 |
2 |
4 |
4-18 |
100 |
95 |
268 |
|
|
32 |
25 |
155 |
110 |
66 |
82 |
24 |
2 |
4 |
4-23 |
115 |
105 |
279 |
|
|
40 |
32 |
170 |
125 |
76 |
95 |
24 |
3 |
4 |
4-23 |
135 |
115 |
330 |
|
|
50 |
40 |
180 |
135 |
88 |
105 |
26 |
3 |
4 |
4-23 |
160 |
125 |
360 |
|
|
65 |
50 |
205 |
160 |
110 |
130 |
28 |
3 |
4 |
8-23 |
175 |
160 |
503 |
|
|
80 |
65 |
215 |
170 |
121 |
140 |
30 |
3 |
4 |
8-23 |
175 |
160 |
498 |
|
|
100 |
80 |
250 |
200 |
150 |
168 |
32 |
3 |
4.5 |
8-26 |
190 |
180 |
530 |
|
|
150 |
100 |
345 |
280 |
204 |
240 |
38 |
3 |
4.5 |
8-34 |
280 |
260 |
657 |
|
|
A41H-100 |
20 |
15 |
130 |
90 |
51 |
68 |
22 |
2 |
4 |
4-18 |
100 |
95 |
268 |
|
25 |
20 |
140 |
100 |
58 |
78 |
24 |
2 |
4 |
4-18 |
100 |
95 |
268 |
|
|
32 |
25 |
155 |
110 |
66 |
82 |
24 |
2 |
4 |
4-23 |
115 |
105 |
279 |
|
|
40 |
32 |
170 |
125 |
76 |
95 |
26 |
3 |
4 |
4-23 |
135 |
115 |
330 |
|
|
50 |
40 |
195 |
145 |
88 |
112 |
28 |
3 |
4 |
4-26 |
160 |
125 |
360 |
|
|
65 |
50 |
220 |
170 |
110 |
138 |
32 |
3 |
4 |
8-26 |
175 |
160 |
503 |
|
|
80 |
65 |
230 |
180 |
121 |
148 |
34 |
3 |
4 |
8-26 |
175 |
160 |
498 |
|
|
100 |
80 |
265 |
210 |
150 |
172 |
38 |
3 |
4.5 |
8-30 |
190 |
180 |
530 |
|
|
150 |
100 |
355 |
290 |
204 |
250 |
46 |
3 |
4.5 |
12-34 |
280 |
260 |
657 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
