详细介绍

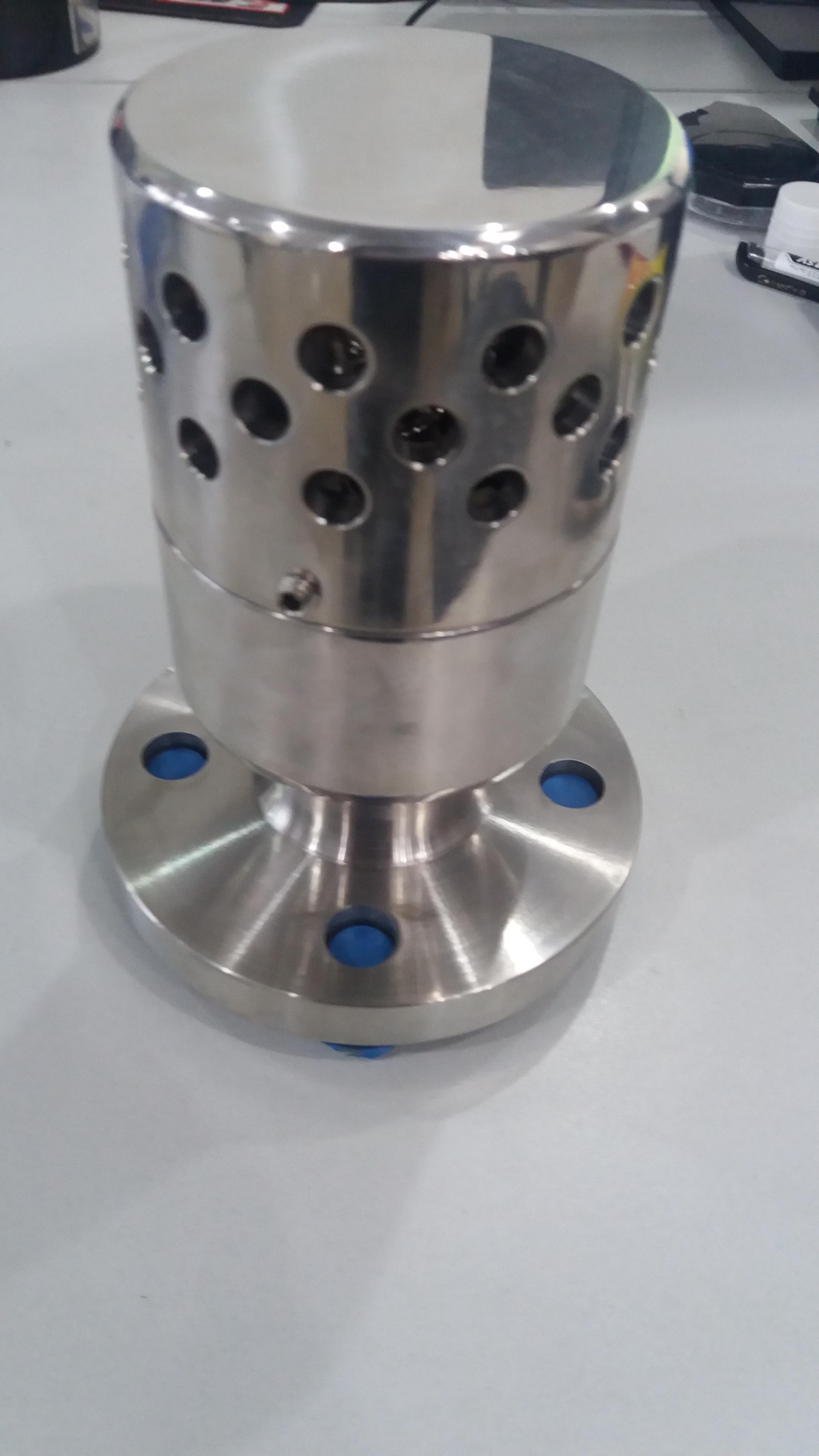

A72W真空负压安全阀由本公司精心生产的一款安全阀，在保证质量的同时，价格也是非常合理，以及在售后我们也做的非常完善。真空负压安全阀适用于各种不同的轻重工业工况以及建筑管道。安全阀广泛应用于：电气、造纸、锅炉、制药、矿山、化工、机械设备管道、电子工业，城市建设等领域。
| 产品名称 | 真空负压安全阀 |
| 产品型号 | A72W-10P/10R |
| 公称通径 | DN15-250 |
| 压力范围 | 1.0MPa |
| 阀体材质 | 不锈钢 |
产品介绍：
A72W真空负压安全阀适用于温度≤200℃的负压系统，当容器内负压超过允许值时，该阀自动开启，吸入空气；当容器内负压达到允许值时，该阀自动关闭，从而保护设备及系统。安装在正常非负压系统，当容器和系统的放散阀未打开，产生负压时，此阀自动开启。
主要性能：
|
工作温度 |
≤200℃ |
|
适用介质 |
A72W-10P（304）适用于硝酸类介质 |
|
A72W-10R（316）适用于醋酸类介质 |
A72W真空负压安全阀连接尺寸
|
公称通径 |
尺寸 |
||||||
| 单位：mm |
D |
D1 |
D2 |
Z-ød |
b |
f1 |
H |
|
15 |
95 |
65 |
45 |
4-14 |
14 |
2 |
110 |
|
20 |
105 |
75 |
55 |
4-14 |
16 |
2 |
130 |
|
25 |
115 |
85 |
65 |
4-14 |
16 |
2 |
150 |
|
32 |
140 |
100 |
78 |
4-18 |
18 |
2 |
180 |
|
40 |
150 |
110 |
85 |
4-18 |
18 |
3 |
200 |
|
50 |
165 |
125 |
100 |
4-18 |
20 |
3 |
221 |
|
80 |
200 |
160 |
135 |
4-18 |
22 |
3 |
245 |
|
100 |
220 |
180 |
155 |
8-18 |
22 |
3 |
253 |
|
125 |
250 |
210 |
185 |
8-18 |
24 |
3 |
280 |
|
150 |
285 |
240 |
210 |
8-23 |
24 |
3 |
329 |
|
200 |
340 |
295 |
265 |
8-23 |
26 |
3 |
377 |
|
250 |
395 |
350 |
320 |
12-23 |
28 |
3 |
440 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
