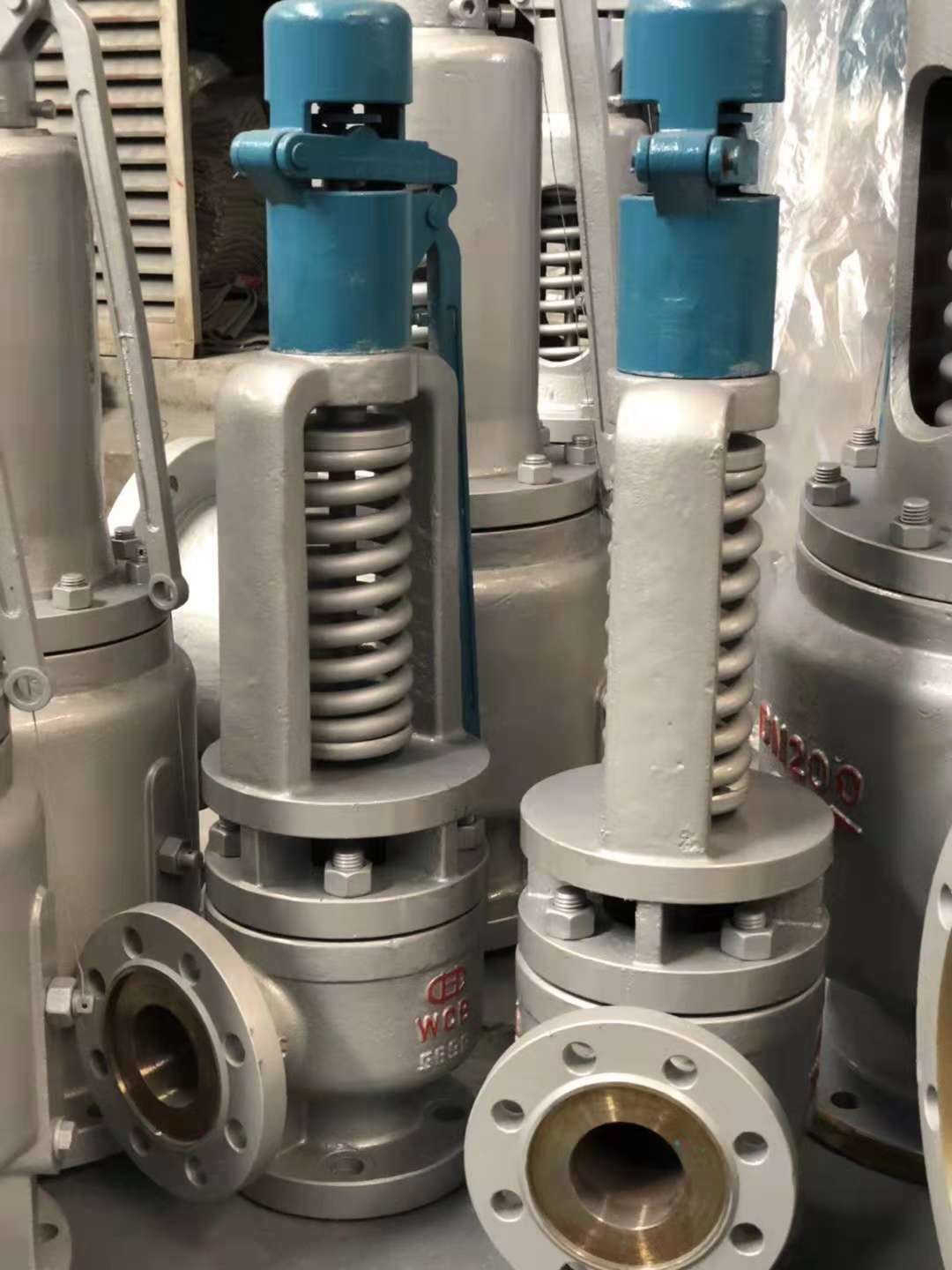

A47H弹簧微启式安全阀，蒸汽安全阀

A47H弹簧微启式安全阀，蒸汽安全阀

型号：A47H 更新时间：2020-07-13

特点：A47H弹簧微启式安全阀，蒸汽安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。连接法兰标准按JB/T-94的系列1。

质量稳定
价格合理
交货快捷

详细介绍

A47H带手柄蒸汽安全阀由本公司自主研发生产，在保证质量的同时，价格也是非常合理，以及在售后我们也做的非常完善。带手柄蒸汽安全阀适用于各种不同的轻重工业工况以及建筑管道。安全阀广泛应用于：电气、造纸、锅炉、制药、矿山、化工、机械设备管道、电子工业，城市建设等领域。

产品名称	带手柄蒸汽安全阀
产品型号	A47H、A47Y
公称通径	DN20-300
压力范围	1.6MPa-10.0MPa
阀体材质	铸钢、锻钢、不锈钢

产品概述：

A47H带手柄蒸汽安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。连接法兰标准按JB/T-94的系列1。

主要零部件材料：

NO	零件名称	材料
1	阀体	WCB
2	阀座	ZG2Cr13
3	调节圈	ZG2Cr13
4	阀瓣	2Cr13
5	导向套	2Cr13
6	阀盖	ZG230-450
7	弹簧	50CrVA
8	阀杆	2Cr13
9	扳手	ZG200-400
10	调整螺杆	45
11	保护罩	ZG200-400
	密封面材料	"H"堆焊D507,"Y"堆焊Co基硬质合金

1.6-2.5MPa主要外形和连接尺寸：

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	L	L1	≈H
A47H-16C	20	15	105	75		55	16	2		4-14	100	85	270
	25	20	115	85		65	16	2		4-14	100	85	270
	32	25	140	100		78	18	2		4-18	115	100	312
	40	32	150	110		85	18	3		4-18	120	110	320
	50	40	165	125		100	20	3		4-18	135	120	390
	65	50	185	145		120	20	3		4-18	140	130	395
	80	65	200	160		135	20	3		8-18	160	135	400
	100	80	220	180		155	22	3		8-18	170	160	600
	125	100	250	210		185	22	3		8-18	190	190	620
	150	125	285	240		210	24	3		8-23	205	195	625
	200	150	340	295		265	26	3		12-23	240	230	798
	250	200	405	355		320	30	3		12-26	350	320	981
	300	250	460	410		375	30	4		12-26	350	320	1005
A47H-25	20	15	105	75		55	16	2		4-14	100	85	270
	25	20	115	85		65	16	2		4-14	100	85	270
	32	25	140	100		78	18	2		4-18	115	100	312
	40	32	150	110		85	18	3		4-18	120	110	320
	50	40	165	125		100	20	3		4-18	135	120	390
	65	50	185	145		120	22	3		8-18	140	130	395
	80	65	200	160		135	24	3		8-18	160	135	400
	100	80	230	190		160	24	3		8-23	170	160	600
	125	100	270	220		188	28	3		8-26	190	190	620
	150	125	300	250		218	30	3		8-26	205	195	625
	200	150	360	310		278	34	3		12-26	240	230	798
	250	200	425	370		332	36	3		12-30	350	320	981
	300	250	485	430		390	40	4		16-30	350	320	1005

4.0-10.0MPa主要外形和连接尺寸：

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	L	L1	≈H
A47H-40	20	15	105	75	51	55	16	2	4	4-14	100	85	270
	25	20	115	85	58	65	16	2	4	4-14	100	85	270
	32	25	140	100	66	78	18	2	4	4-18	115	100	312
	40	32	150	110	76	85	18	3	4	4-18	120	110	320
	50	40	165	125	88	100	20	3	4	4-18	135	120	390
	65	50	185	145	110	120	22	3	4	8-18	140	130	395
	80	65	200	160	121	135	22	3	4	8-18	160	135	400
	100	80	235	190	150	160	24	3	4.5	8-23	170	160	600
	125	100	270	220	176	188	28	3	4.5	8-26	190	190	620
	150	125	300	250	204	218	30	3	4.5	8-26	205	195	625
	200	150	375	320	260	282	38	3	4.5	12-30	240	230	798
	250	200	450	385	313	345	42	3	4.5	12-34	350	320	981
	300	250	515	450	364	408	46	4	4.5	16-34	350	320	1005
A47H-64 A47Y-64	20	15	130	90	51	68	20	2	4	4-18	100	95	301
	25	20	140	100	58	78	22	2	4	4-18	100	95	301
	32	25	155	110	66	82	24	2	4	4-23	115	105	312
	40	32	170	125	76	95	24	3	4	4-23	135	115	366
	50	40	180	135	88	105	26	3	4	4-23	160	125	396
	65	50	205	160	110	130	28	3	4	8-23	175	160	570
	80	65	215	170	121	140	30	3	4	8-23	175	160	565
	100	80	250	200	150	168	32	3	4.5	8-26	190	180	597
	150	100	345	280	204	240	38	3	4.5	8-34	280	260	738
A47H-100 A47Y-100	20	15	130	90	51	68	22	2	4	4-18	100	95	301
	25	20	140	100	58	78	24	2	4	4-18	100	95	301
	32	25	155	110	66	82	24	2	4	4-23	115	105	312
	40	32	170	125	76	95	26	3	4	4-23	135	115	366
	50	40	195	145	88	112	28	3	4	4-26	160	125	396
	65	50	220	170	110	138	32	3	4	8-26	175	160	570
	80	65	230	180	121	148	34	3	4	8-26	175	160	565
	100	80	265	210	150	172	38	3	4.5	8-30	190	180	597
	150	100	355	290	204	250	46	3	4.5	12-34	280	260	738

温馨提示：“A47H弹簧微启式安全阀，蒸汽安全阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
