详细介绍

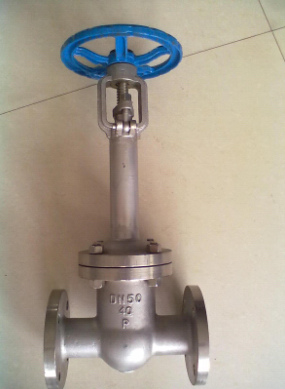

DZ41W法兰低温闸阀由本公司精心生产的一款闸阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。法兰低温闸阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 法兰低温闸阀 |
| 产品型号 | DZ41W |
| 公称通径 | DN20-400mm |
| 压力范围 | 1.6-MPa-16.0MPa |
| 阀体材质 | 不锈钢 |
产品介绍：
法兰低温闸阀是指能够在-196℃低温工况下使用的闸阀,主要用于三十万吨乙烯，液化天然气等化工装置上。输出的液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等，不但易燃易爆，而且在升温时要气化，气化时，体积膨胀数百倍。
工作原理：
法兰低温闸阀采用蒙乃尔合金为主体材料，浸渍聚四氟乙烯的石棉为填料以柔性石墨为密封材料，这种材料对气体、液体均不渗透，在厚度方向有10%-15 %的弹性，较低的紧固压力就可达到密封。它还有自润滑性，用作阀门填料可以防止填料与阀杆的磨损。柔性石墨填料使用温度范围为-200~870℃。适用于甲烷，液态天然气，已烯，二氧化碳，液氨，液氧，液氮，液氢等低温场所。
产品特点：
为防止中腔异常升压，在闸板的进口侧设置了泄压孔。
根据阀门的工作温度确定阀盖的顶部长度，确保阀?填料的可靠密封。
根据工作温度合理选用填料，垫片等零件的材料。
严格控制材料的化学成份及低温冲击韧性等力学性能指标。
采用多种配管法兰标准及密封面型式，适用于各种工程需要。
法兰低温闸阀执行标准：
|
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
|
JB/T7749 |
GB12221 |
JB79 |
Gb9131 |
JB/T9092 |
法兰低温闸阀压力试验：
|
公称压力PN |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
|
水密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
上密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
气密封试验 |
0.4-0.7 |
||||
法兰低温闸阀主要零件材料及性能：
|
体盖板 |
阀杆 |
密封面 |
垫片 |
填料 |
工作温度 |
适用介质 |
|
ZGoCrMNVAI低温高压铸钢 |
1Cr7Ni12 |
STL/STL |
1Cr13/柔性石墨 |
PTFE浸聚四氟乙 |
-46 |
丙烷/炳烯 |
|
LCB |
||||||
|
ZGoCrMNVAI低温高压铸钢 |
-60 |
|||||
|
LC1 |
||||||
|
ZGoCrMNVAI低温高压铸钢 |
-73 |
|||||
|
LC2 |
||||||
|
ZGoCrMNVAI低温高压铸钢 |
1Cr18Ni9Ti |
-101 |
||||
|
LC3 |
||||||
|
ZGoCrMNVAI低温高压铸钢 |
-115 |
|||||
|
LC4 |
||||||
|
ZGoCrMNVAI低温高压铸钢 |
-196 |
|||||
|
|
法兰低温闸阀规格主要尺寸(PN1.6MPa-2.5 MPa)：
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
凸面法法 |
20 |
150 |
105 |
75 |
55 |
14 |
4-Φ14 |
320 |
140 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
350 |
160 |
|
|
32 |
180 |
135 |
100 |
78 |
16 |
4-Φ18 |
385 |
180 |
|
|
40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
420 |
220 |
|
|
50 |
250 |
160 |
125 |
100 |
16 |
4-Φ18 |
540 |
240 |
|
|
65 |
265 |
180 |
145 |
120 |
18 |
4-Φ18 |
610 |
240 |
|
|
80 |
280 |
195 |
160 |
135 |
20 |
8-Φ18 |
690 |
280 |
|
|
100 |
300 |
215 |
180 |
155 |
20 |
8-Φ18 |
780 |
300 |
|
|
125 |
325 |
245 |
210 |
185 |
22 |
8-Φ18 |
930 |
320 |
|
|
150 |
350 |
280 |
240 |
210 |
24 |
8-Φ23 |
980 |
350 |
|
|
200 |
400 |
335 |
295 |
265 |
26 |
12-Φ26 |
1180 |
400 |
|
|
250 |
450 |
105 |
355 |
320 |
30 |
12-Φ30 |
1390 |
450 |
|
|
300 |
500 |
460 |
410 |
375 |
30 |
12-Φ30 |
1620 |
500 |
|
|
350 |
550 |
520 |
470 |
435 |
34 |
16-Φ34 |
1810 |
500 |
|
|
400 |
600 |
580 |
525 |
485 |
36 |
16-Φ36 |
1970 |
550 |
|
|
2.5MPa |
20 |
150 |
105 |
75 |
55 |
16 |
4-Φ16 |
320 |
140 |
|
凸面法法 |
25 |
160 |
115 |
85 |
65 |
16 |
4-Φ16 |
350 |
160 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-Φ18 |
385 |
180 |
|
|
40 |
200 |
145 |
110 |
85 |
18 |
4-Φ18 |
420 |
200 |
|
|
50 |
250 |
160 |
125 |
100 |
20 |
4-Φ20 |
540 |
240 |
|
|
65 |
265 |
180 |
145 |
125 |
22 |
8-Φ22 |
510 |
240 |
|
|
80 |
280 |
195 |
160 |
135 |
22 |
8-Φ22 |
690 |
280 |
|
|
100 |
300 |
230 |
190 |
160 |
24 |
8-Φ24 |
780 |
300 |
|
|
125 |
325 |
270 |
220 |
188 |
28 |
8-Φ28 |
930 |
300 |
|
|
150 |
350 |
300 |
250 |
218 |
30 |
8-Φ30 |
980 |
320 |
|
|
200 |
400 |
360 |
310 |
278 |
34 |
12-Φ34 |
1180 |
360 |
|
|
250 |
450 |
425 |
370 |
332 |
36 |
12-Φ36 |
1390 |
400 |
|
|
300 |
500 |
485 |
430 |
390 |
40 |
16-Φ40 |
1620 |
450 |
|
|
350 |
550 |
550 |
490 |
448 |
44 |
16-Φ44 |
1810 |
500 |
|
|
400 |
600 |
610 |
550 |
505 |
48 |
16-Φ48 |
1990 |
560 |
法兰低温闸阀主要尺寸PN4.0MPa-10.0MPa:
|
4.0 MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-Φd |
H |
D0 |
|
凹面法法 |
20 |
150 |
105 |
75 |
55 |
51 |
16 |
4-Φ14 |
330 |
140 |
|
25 |
160 |
115 |
85 |
65 |
58 |
16 |
4-Φ14 |
360 |
160 |
|
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-Φ18 |
440 |
180 |
|
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-Φ18 |
455 |
200 |
|
|
50 |
250 |
160 |
125 |
100 |
88 |
20 |
4-Φ18 |
575 |
240 |
|
|
65 |
280 |
180 |
145 |
120 |
110 |
22 |
4-Φ20 |
635 |
240 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-Φ22 |
715 |
280 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-Φ22 |
815 |
300 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-Φ24 |
965 |
360 |
|
|
150 |
450 |
300 |
250 |
218 |
204 |
30 |
8-Φ28 |
1025 |
400 |
|
|
200 |
550 |
375 |
320 |
282 |
160 |
38 |
8-Φ30 |
1225 |
450 |
|
|
250 |
650 |
445 |
385 |
345 |
313 |
42 |
12-Φ34 |
1440 |
560 |
|
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
16-Φ34 |
1665 |
5470 |
|
|
350 |
850 |
570 |
510 |
465 |
422 |
52 |
16-Φ41 |
1880 |
720 |
|
|
4, 00 |
950 |
655 |
585 |
535 |
474 |
58 |
16-Φ18 |
2050 |
800 |
|
|
6.4MPa |
20 |
190 |
125 |
90 |
68 |
51 |
20 |
4-Φ18 |
330 |
180 |
|
凹面法法 |
25 |
210 |
135 |
100 |
78 |
58 |
22 |
4-Φ23 |
360 |
180 |
|
32 |
230 |
150 |
110 |
82 |
66 |
24 |
4-Φ23 |
410 |
180 |
|
|
40 |
240 |
165 |
125 |
95 |
76 |
24 |
4-Φ23 |
480 |
220 |
|
|
50 |
250 |
175 |
135 |
105 |
88 |
26 |
4-Φ23 |
585 |
240 |
|
|
65 |
280 |
200 |
160 |
130 |
110 |
28 |
8-Φ23 |
690 |
240 |
|
|
80 |
310 |
210 |
170 |
140 |
121 |
30 |
8-Φ23 |
745 |
280 |
|
|
|
|
|
|
|
|
|
|
|
购买本公司闸阀请按以下指示进行安装：（详情或见产品说明书）
（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。
（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。
（4）、带传动机构的闸阀，按产品使用说明书的规定安装。
（5）、如果阀门经常开关使用 , 每月至少润滑一次。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
