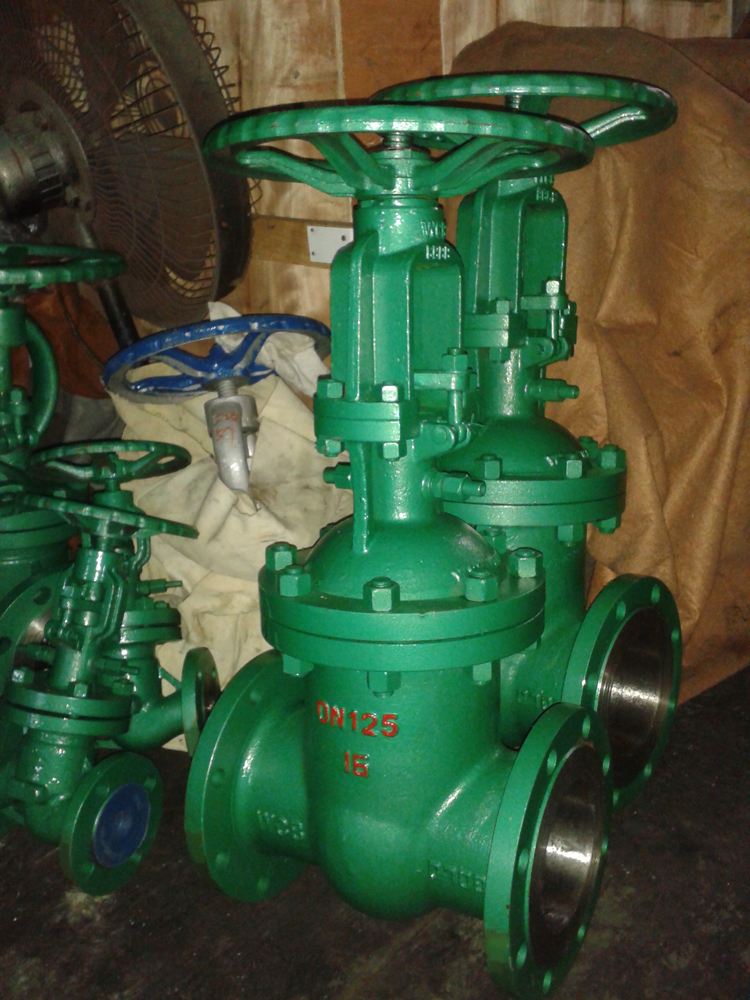

NKZ41H真空闸阀

型号：NKZ41H 更新时间：2020-09-05

特点：NKZ41H真空闸阀连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

质量稳定
价格合理
交货快捷

详细介绍

NKZ61H.NKZ41H真空闸阀由本公司精心生产的一款闸阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。真空闸阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	真空闸阀
产品型号	NKZ61H.NKZ41H
公称通径	DN50-600
压力范围	1.6MPa-10.0MPa
阀体材质	铸铁、铸钢、不锈钢

产品介绍：

真空闸阀连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
结构特点
1、设计了真空密封结构填料室，使系统与大气隔离，具有良好的环保性能。
2、选材考究，符全国内外相关标准，材料的全面质量高。
3、密封副配对先进合理，提高了密封性能，使用寿命长。
4、启闭件采用平行闸板双向弹性密封，摩擦力小，启闭轻松，维修方便，密封可靠，性能优良。
5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
6、法兰垫片采用复合材料，膨胀系数大、气密性能好、保证系统与大气隔离可靠。

主要性能规范：

试验压力 Test pressure	公称压力PN/MPa
试验压力 Test pressure	1.0	1.6	2.5	4.O	6.4	1O.0
壳体强度试验 Shell Strength test	1.5	2.4	3.8	6.O	9.6	15.0
密封试验 Seal test	1.1	1.8	2.8	4.4	7.0	11.O
上密封试验 Back seal test	1.1	1.8	2.8	4.4	7.0	11.0
气密封试验 Leak- proofness test	0.5～O.7

使用范围：

产品类别 Product classification	适用温度/℃ Working temperature	适用介质 Suitable medium
碳钢型(C) Carbon steel	≤425	水、蒸汽、油品、非腐蚀性气体 Water，Stem，oilgoods non-corrosive gas
合金钢(I) Alloy steel	≤540	水、蒸汽、油品、非腐蚀性气体 Water，Stem，oilgoods non-corrosive gas

主要零件材料：

产品类型 Product type	零件名称 Part name
产品类型 Product type	阀体、阀盖、支架 B0dy，BOnnet，Yoke	阀杆 Valve rod	闸板、阀瓣、密封面 Walge gate Disc Sealface	阀座密封面 Seatring seal face	阀杆螺母 Yoke nut	填料 Packing
碳钢型(C) Carbon steel	WCB 25	1Crl3 或2Crl3	Crl3型不锈钢或硬质合金 Sainlesssteelor carbidealloy	不锈钢 Stainlesssteel	铝青铜 Albronze	柔性石墨 F18xible graphite
合金钢(I) Alloy steel	WC6 Cr5M01	38CrMoAlA 20CrlM01VA	钴基合金	硬质合金 Carbide alloy	铝青铜 Albronze	柔性石墨 F18xible graphite

DS/Z64H-16、25 DS/Z64Y-16I、25I主要尺寸：

公称通径 DN/mm Nominal diameter	L	α	H	DO	PNl.6/MPa		PN2.5/MPa
公称通径 DN/mm Nominal diameter	L	α	H	DO	D	D1	D	D1
50	250	37o30’	334	250	58	50	64	4g
65	270	37o30’	439	250	75	65	82	67
80	280	37o30’	495	300	91	79	95	77
100	300	37o30’	575	350	11O	97	117	101
125	325	37o30’	587	350	136	121	144	126
150	350	37o30’	607	350	163	146	172	158
200	400	37o30’	740	400	223	202	223	202
250	450	37o30’	863	400	278	254	278	254
300	500	37o30’	990	400	330	305	330	305
350	550	37o30’	1137	500	382	352	382	352
400	600	37o30’	1523	500	432	399	432	39g
450	650	37o30’	1618	600	485	451	485	451
500	700	37o30’	1657	600	535	501	535	499
600	800	37o30’	1746	700	636	601	636	599

注：PN1.6(16)阀门允许作为PN1.0(10)压力选用

DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I主要尺寸：

公称通径 DN/mm Nominal diameter	L	D	α	PN4.O/MPa			PN6.4/MPa			PNlO.0/MPa
公称通径 DN/mm Nominal diameter	L	D	α	D1	H	D0	D1	H	DO	D1	H	D0
50	250	64	37o30’	49	345	300	50	350	300	49	350	300
65	270	83	37o30’	67	441	300	66	447	300	64	447	300
80	280	96	37o30’	79	495	350	77	499	350	75	499	350
100	300	117	37o30’	101	575	350	99	582	400	87	582	400
125	325	144	37o30’	126	587	400	129	590	400	125	590	400
150	350	172	37o30’	152	607	400	150	611	450	145	611	450
200	400	223	37o30’	200	740	450	198	745	550	190	747	550
250	450	278	37o30’	252	863	550	246	867	650	236	869	650
300	500	330	37o30’	302	1008	650	294	1008	750	282	1013	750
350	550	382	37o30’	350	1142	750	342	1148	800	334	1148	850
400	650	432	37o30’	397	1527	850	387	1531	900	377	1533	950

购买本公司闸阀请按以下指示进行安装：（详情或见产品说明书）

（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。

（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。

（4）、带传动机构的闸阀，按产品使用说明书的规定安装。

（5）、如果阀门经常开关使用 , 每月至少润滑一次。

温馨提示：“NKZ41H真空闸阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
