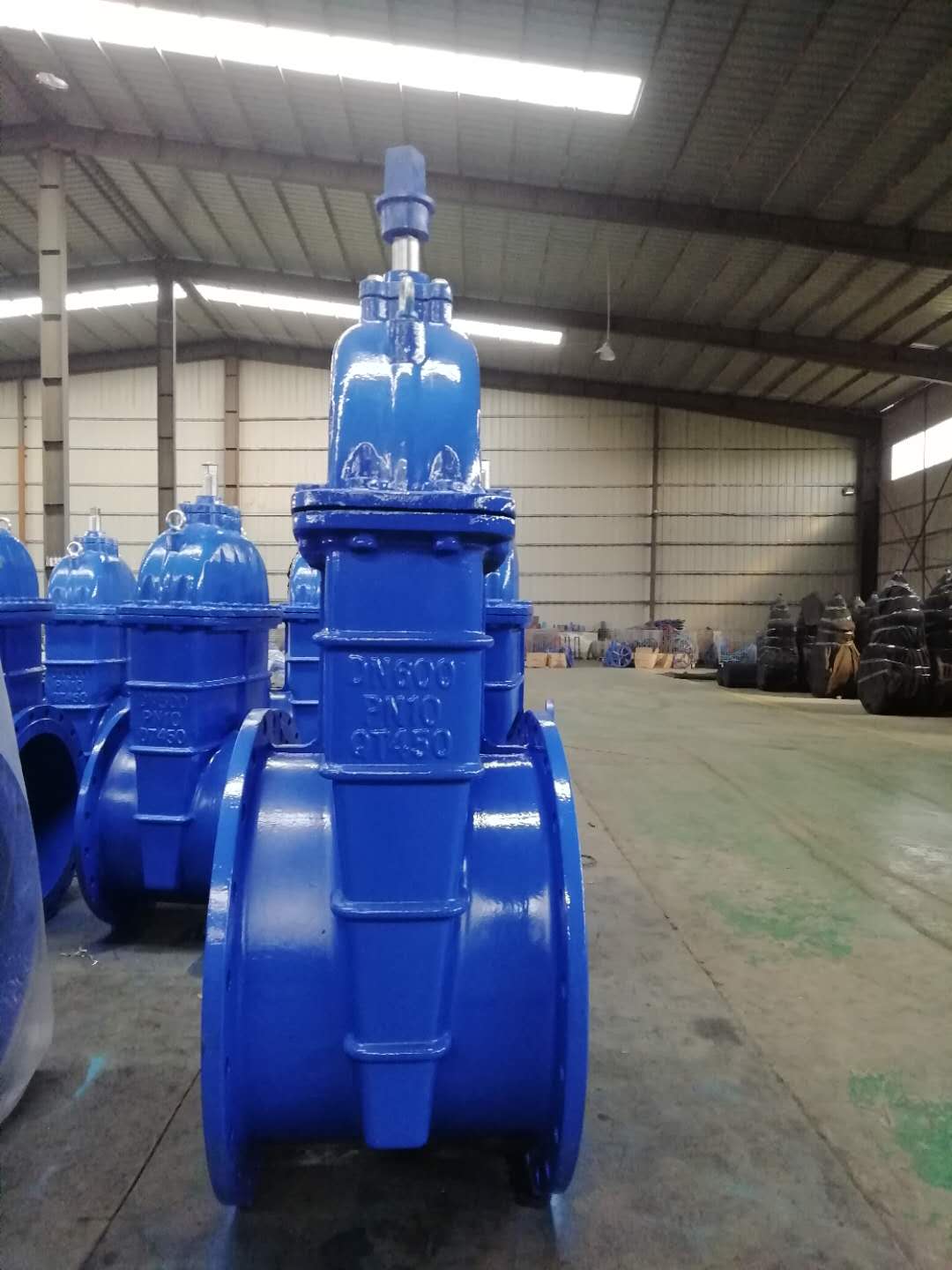

Z45X直埋式弹性座封闸阀由本公司精心生产的一款闸阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。直埋式弹性座封闸阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 直埋式弹性座封闸阀 |
| 产品型号 | Z45X |
| 公称通径 | DN40～400mm |
| 压力范围 | 1.0MPa-1.6MPa |
| 阀体材质 | 铸铁、铸钢 |
产品介绍：
Z45X直埋式弹性座封闸阀均可在施工时将阀门直接埋入地下，不用垒砌窨井，减少路面开挖面积。极小的井室可保持路面美观，降低施工难度，减少工程造价。该产品设计使用寿命30年，具有长期使用不泄漏、免维护等优点，还可有效避免他人随意开关阀门和偷盗井盖。阀门连接尺寸符合GB17241.6-1998标准，阀门结构长度符合GB/T12221-1989短系列标准，压力试验符合GB/T13927-1992要求。
RVZM/MZ45X直埋式弹性座封闸阀采用可以免维护及延长阀杆的设计方案,一次性地埋,避免阀井昂贵的造价及道路多次改造和阀门更换带来的巨大投资,美化道路环境,耐辗压,避免井盖丢失造成安全事故.阀杆可根据阀井深度灵活订做,阀杆顶部设有阀门开关显示,可加装信号远传装置,阀门误开关锁闭装置.
闸阀特点：
1、整体阀盖暗杆设计，结构紧凑；阀杆螺母与闸板两体结构，无卡阻现象发生；直通道，无泄留凹腔；阀杆密封采用“O”形密封圈。
2、有优秀的防腐性能，壳体内，外表面喷涂环氧树脂，需要时内表面衬搪瓷；连接螺栓采用内六角螺栓，顶部胶封。
3、可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998，闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。 适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。
主要技术参数：
|
型号 |
直埋Z45X-10 |
直埋Z45X-16 |
|
公称压力 |
1.0MPa(10kgf/cm2) |
1.6MPa(16kgf/cm2) |
|
公称通径 |
40～400mm |
40～400mm |
|
井管长度 |
0.3～2m |
0.3～2m |
|
井管伸缩调整量 |
0.2～1m |
0.2～1m |
|
密封实验压力 |
1.1MPa(11kgf/cm2) |
1.76MPa(17.6kgf/cm2) |
|
强度实验压力 |
1.5MPa(15kgf/cm2) |
2.4MPa(24kgf/cm2) |
|
适用温度 |
-40～90℃ |
-40～90℃ |
|
适用介质 |
水、油、天然气及其他非腐蚀性流体 |
水、油、天然气及其他非腐蚀性流体 |
|
驱动方式 |
手动 |
手动 |
|
亦可根据客户要求，提供具有特殊技术参数的产品 |
||
主要零部件材料：
|
阀体 |
灰铸铁、球墨铸铁 |
|
闸板 |
灰铸铁、球墨铸铁、NBR、NR、EPDM |
|
阀盖 |
灰铸铁、球墨铸铁 |
|
阀杆、伸缩杆 |
不锈钢 |
|
密封套 |
黄铜 |
|
阀杆螺母 |
黄铜 |
|
密封圈 |
NBR |
|
井管伸缩部分 |
钢管加两层防腐处理 |
|
井室井盖 |
灰铸铁、球墨铸铁 |
购买本公司闸阀请按以下指示进行安装：（详情或见产品说明书）
（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。
（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。
（4）、带传动机构的闸阀，按产品使用说明书的规定安装。
（5）、如果阀门经常开关使用 , 每月至少润滑一次。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
