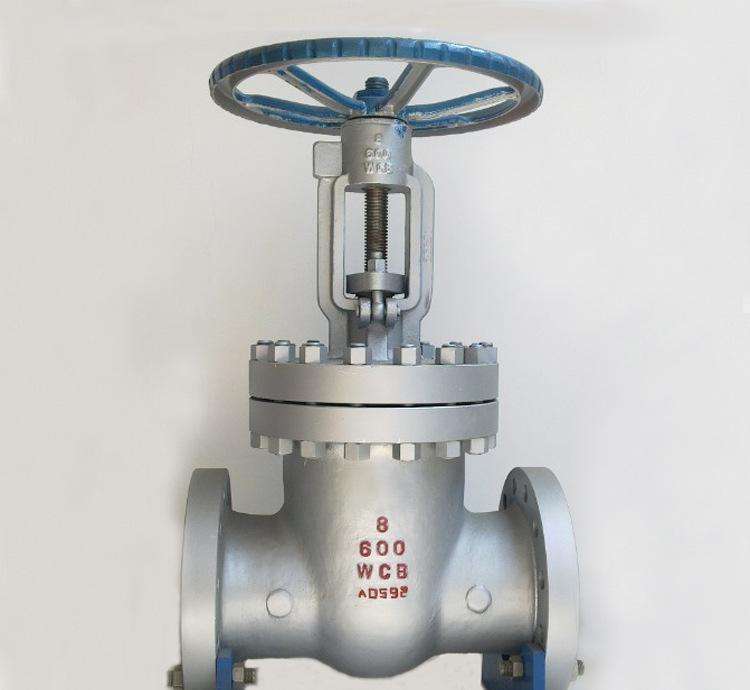

铸钢高压闸阀

铸钢高压闸阀

型号:Z41H 更新时间:2020-09-05

特点:铸钢高压闸阀广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

Z41H铸钢高压闸阀由本公司精心生产的一款闸阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。铸钢高压闸阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称 铸钢高压闸阀
产品型号 Z41H
公称通径 DN15-600
压力范围 1.6MPa-16.0MPa
阀体材质 铸钢、碳钢

产品介绍:

铸钢高压闸阀广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。

产品特点:

1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小

2、密封面采用不锈钢和硬质合金,使用寿命长

3、采用柔性石墨填料、密封可靠,操作轻便灵活

4、驱动方式为手动、气动、电动、齿轮传动

5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

执行标准:

1、设计规范:GB/T 12234

2、结构长度:GB/T 12221

3、连接法兰:JB/T 79

4、试验与检验:JB/T 9092

5、压力/温度:GB/T 9131

6、产品标识:GB/T 12220

性能规范:

型号

公称压力
(MPa)

实验压力

工作温度(℃)

适用介质

强度水(MPa)

密封(水)空气(MPa)

低压密封空气(MPa)

Z41H-16C
Z41W-16P(R)

1.6

2.4

1.8

0.6

≤425

硝酸类

Z41W-25P(R)

2.5

3.8

2.8

0.6

≤200

醋酸类

Z41W-40P(R)

4.0

6.0

4.4

0.6

≤200

硝酸类

Z41W-64P(R)

6.4

9.6

7.0

0.6

≤200

醋酸类

主要零件材质:

阀体/阀盖

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02

WCB

零件名称

ZGICr18Ni9Tit系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12M02Ti系列

ZG00Cr17Ni14M02系列

WCB系列

闸板

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02

1Cr13

阀杆

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12M02Ti

00Cr17Ni14M02

1Cr13

填料

PTFE编织

PTFE编织

PTFE编织

PTFE编织

石墨

垫片

304L+PTFE

304L+PTFE

316+PTFE

316L+PTFE

石墨

压盖

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02系列

WCB

填料压环

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12M02Ti

00Cr17Ni14M02

1Cr13

螺栓

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45

产品结构图:

1.6MPa主要连接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

L

mm

130

150

160

180

200

250

265

280

300

325

350

400

450

500

550

600

650

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

2050

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500

500

600

720

2.5MPa主要连接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

L

mm

130

150

160

180

200

250

265

280

300

325

350

400

450

500

550

600

650

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

2050

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500

500

600

720

4.0MPa主要连接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

mm

130

150

160

180

200

250

280

310

350

400

450

550

650

750

850

950

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500

500

600

6.4MPa主要连接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

mm

170

190

210

230

240

250

280

320

350

400

450

550

650

750

850

950

H

mm

175

180

210

230

350

359

373

435

500

614

674

818

970

1145

1280

1450

W

mm

120

120

140

160

200

240

280

320

360

400

400

450

560

640

800

800

10.0MPa主要连接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

L

mm

170

190

210

230

240

250

280

310

350

400

450

550

650

H

mm

175

180

210

230

350

359

373

435

500

614

674

818

970

W

mm

120

120

160

180

240

280

320

360

400

450

560

640

720



国标铸钢闸阀16.0MPa主要连接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

L

mm

170

190

210

230

240

300

340

390

450

525

600

750

H

mm

175

180

210

230

350

359

373

435

500

614

674

818

W

mm

120

120

140

160

200

240

280

320

360

400

400

450

购买本公司闸阀请按以下指示进行安装:(详情或见产品说明书)

(1)、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。

(2)、双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。

(3)、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。

(4)、带传动机构的闸阀,按产品使用说明书的规定安装。

(5)、如果阀门经常开关使用 , 每月至少润滑一次。

温馨提示:“铸钢高压闸阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
