详细介绍

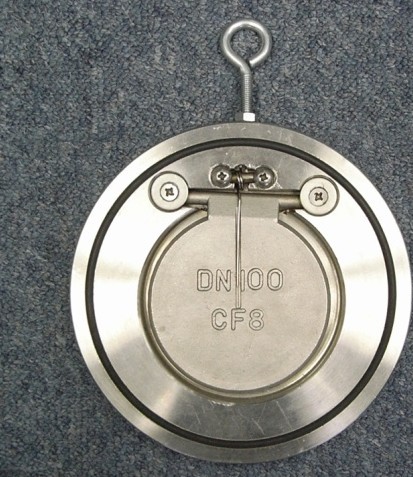

H74H,H74W对夹圆片式止回阀由本公司精心生产的一款止回阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。对夹圆片式止回阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | H74H,H74W对夹圆片式止回阀 |
| 产品型号 | H74H、H74W |
| 公称通径 | DN50-600 |
| 压力范围 | 1.6-4.0MPa |
| 阀体材质 | 不锈钢(304L/R、316L/R) |
产品介绍：
H74H、H74W对夹圆片式止回阀是一种超薄止回阀，它具有结构简单，外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。
主要技术参数与适用范围：
|
型号 |
公称通径 |
试验压力 |
|
|
壳体 |
密封 |
||
|
H74H（W）-10 |
1.0 |
1.5 |
1.1 |
|
H74H（W）-16 |
1.6 |
2.4 |
1.76 |
|
H74H（W）-25 |
2.5 |
3.75 |
2.75 |
|
H74H（W）-40 |
4.0 |
6.0 |
4.4 |
适用温度及介质范围：
|
适用温度 |
适用介质 |
|
|
硬密封 |
软密封 |
油、水、酸碘等液体 |
|
≤400℃ |
≤120℃最高≤250℃ |
|
主要零件材料：
|
零件名称 |
阀体、阀瓣 |
密封圈 |
|
材料 |
碳钢、不锈钢、铜 |
丁腈橡胶、三元丙橡胶、聚四氟乙烯、不锈钢 |
主要外形尺寸：
|
公称通径 |
D |
L |
D |
||||
|
I型 |
II型 |
PN1.0 |
PN1.6 |
PN2.5 |
PN4.0 |
||
|
50 |
25 |
15 |
22 |
109 |
109 |
109 |
109 |
|
65 |
38 |
15 |
22 |
129 |
129 |
129 |
129 |
|
80 |
46 |
15 |
22 |
144 |
144 |
144 |
144 |
|
100 |
72 |
15 |
24 |
164 |
164 |
170 |
170 |
|
125 |
95 |
16 |
26 |
194 |
194 |
186 |
186 |
|
150 |
114 |
19 |
29 |
221 |
221 |
226 |
226 |
|
200 |
140 |
29 |
43 |
275 |
275 |
283 |
293 |
|
250 |
188 |
29 |
43 |
330 |
331 |
343 |
355 |
|
300 |
216 |
38 |
50 |
380 |
386 |
403 |
420 |
|
350 |
263 |
41 |
52 |
440 |
446 |
460 |
477 |
|
400 |
305 |
51 |
62 |
491 |
498 |
517 |
549 |
|
450 |
356 |
51 |
62 |
541 |
558 |
567 |
574 |
|
500 |
406 |
65 |
80 |
596 |
620 |
627 |
613 |
|
600 |
482 |
70 |
90 |
698 |
737 |
734 |
750 |
注:（1）法兰连接尺寸：按GB/T9113.1-2000标准。（2）I型用于流速稳定的工况;II型在I型的基础上加弹簧装置。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
