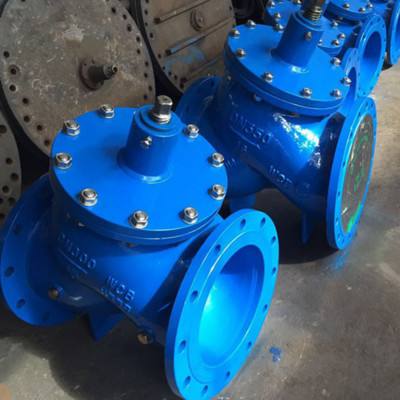

多功能止回阀

型号：更新时间：2020-05-03

特点：融截止、节流、止回三种阀门之功能，可代替泵出口截止、节流、止回阀三台阀门，实现一阀多用

质量稳定
价格合理
交货快捷

详细介绍

三合一多功能止回阀由本公司精心生产的一款止回阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。三合一多功能止回阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	三合一多功能止回阀
产品型号	JLH型多功能控制阀
公称通径	DN15-800
压力范围	1.0-1.6MPa
阀体材质	铸钢，不锈钢

三合一止回阀（JLH型多功能控制阀）产品功能介绍：

1、即使泵出口压力小也可以抬起阀辩。并使流体通过，(0 04～0 07kgf／cm2开始工作)。
2、l因停止运转而使流体的流动一性被削弱时．阀瓣受弹簧作用．而关闭阀，这样完全可以防止一般止回阀因逆流而产生的水击。
3、三台一止回阀，园其密封垫是由合成橡胶制作的，因而可以吸收关闭阀擗时所产生的冲击，并且完全密封。

闸阀(截止阀)功能

利用阀杆向下推阀瓣．贴紧阀座，完全阻止流体。一般闸阀是由金属接触，因而不可能形成完全密封，而三合一止回阀．则由于其阀瓣是由丁腈橡胶制成的，因而能完全密封。

平衡阀功能

通过用手上下调节杆调节盘的开度，可以调节流体的流量，利用指示器，可以观察阀瓣的开闭状态，

主要结构尺寸 (法兰几何尺寸参照JB81—59标准)

DN	L		H	D			D1			D2
DN	L		H	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa
50	205		293	165	165	165	125	125	125	4-18	4-18	4-18
65	215		328	185	185	185	145	145	145	4-18	4-18	8-18
80	250		364	200	200	200	160	160	160	8-18	8-18	8-18
100	320		418	220	220	235	180	180	190	8-18	8-18	8-22
125	365		481	250	250	270	210	210	220	8-18	8-18	8-22
150	415	380	543	285	285	300	240	240	250	8-22	8-22	8-26
200	500	450	673	340	340	360	295	295	310	8-22	12-22	8-26
250	600	540	792	395	405	425	350	355	370	12-22	12-26	12-26
300	680	600	927	445	460	485	400	410	430	12-22	12-26	12-30
350	780	635	957	505	520	555	460	470	490	16-22	16-26	16-33
400	860	700	1188	565	580	620	515	525	550	16-26	16-30	16-36
450	920	780	1218	615	640	670	565	585	600	20-26	20-30	20-36
500	980	810	1256	670	715	730	620	650	660	20-26	20-33	20-36
600	1100	900	1600	780	840		725	770		20-30	20-36
700	1450	980	1750	895	910		840	840		24-30	24-36
800	1650	1120	1900	1015	1025		950	950		24-33	24-39
900	1800	1220	2100	1115			1050			28-33
1000	2000	1320	2400	1230			1160			28-36

温馨提示：“多功能止回阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
