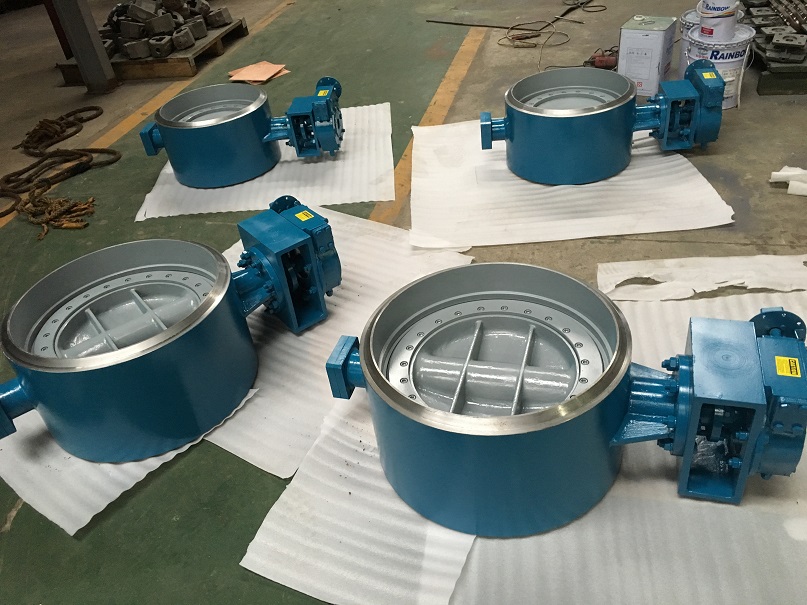

焊接式对焊蝶阀

型号：D363H 更新时间：2020-10-10

特点：焊接式对焊蝶阀，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。

质量稳定
价格合理
交货快捷

详细介绍

D363H焊接式硬密封蝶阀由本公司精心生产的一款蝶阀，在保证质量的同时，价格也是非常合理，以及在售后我们也做的非常完善。焊接式硬密封蝶阀适用于各种不同的轻重工业工况以及建筑管道。蝶阀广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	焊接式硬密封蝶阀
产品型号	D363H,D663H,D963H
公称通径	DN50-800
压力范围	1.6MPa-4.0MPa
阀体材质	铸钢、不锈钢

产品介绍：

焊接式硬密封蝶阀该产品广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。

产品特点：

（1）启闭方便迅速、省力、流体阻力小，可以经常操作。
（2）结构简单，体积小，重量轻。
（3）可以运送泥浆，在管道口积存液体最少。
（4）低压下，可以实现良好的密封。
（5）调节性能好。

主要性能参数

公称通径	DNmm	100～1400
公称压力	PNMPa	1.0	1.6	2.5	4.0
试验压力 PsMPa	强度试验	1.5	2.4	3.75	6.0
	密封试验	1.1	1.76	2.75	4.4
	气密封试验	O．5～0.8 MPa
适用介质	水、油品、蒸汽、煤气、酸、碱等
适用温度	-196℃～≤600℃

主要零部件材料

名称	材料
阀体	碳钢、不锈钢、铬钼钒钢
阀板	碳钢、不锈钢、铬钼钒钢
阀杆	2Cr13不锈钢、铬钼钒钢
密封圈	不锈钢、软硬层叠式金属片
阀座	不锈钢、堆司太立等硬质合金
填料	柔性石墨

注：工作温度在 -196 ℃时采用长颈结构， H1可以根据用户需求决定，并在型号前加 “ D ” 。

D363H、D663H、D963H连接尺寸

通径		主要尺寸			1．OMPa	1.6MPa	2.5MPa	4.0MPa
mm	inch	L	H	H 7	D	D	D	D
100	4	190	115	255	112	112	114	116
125	5	200	130	295	138	138	140	142
150	6	210	145	310	162	164	166	168
200	8	230	175	380	212	214	216	219
250	10	250	210	400	263	265	267	271
300	12	270	235	460	314	316	318	322
350	14	290	270	510	364	367	370	374
400	16	310	300	545	415	418	421	426
450	18	330	330	620	466	469	472	477
500	20	350	370	650	516	519	522	528
600	24	390	430	680	617	620	525	632
700	28	430	470	780	719	722	728	835
800	32	470	530	860	820	823	830	841
900	36	510	580	900	92	924	931	945
1000	40	550	650	980	1022	1026	1034	1048
1200	48	630	765	1100	1222	1229	1240	1257

购买本公司蝶阀请按以下指示进行安装：（详情或见产品说明书）

（1）、在安装时，阀瓣要停在关闭的位置上。

（2）、开启位置应按蝶板的旋转角度来确定。

（3）、带有旁通阀的蝶阀，开启前应先打开旁通阀。

（4）、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

温馨提示：“焊接式对焊蝶阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
