详细介绍

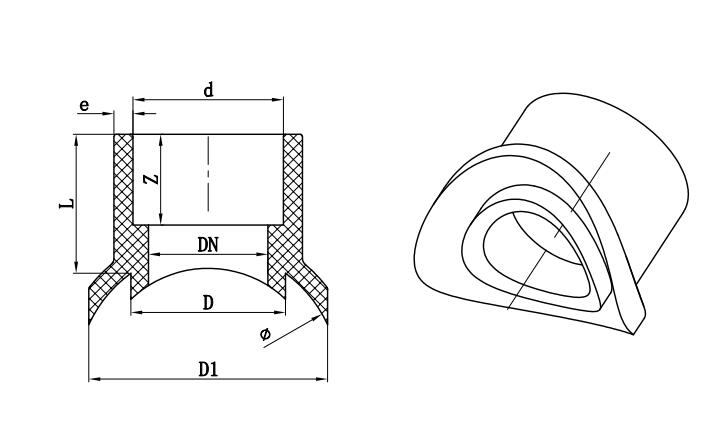

PVC马鞍接头主要连接尺寸
数据正在更新。 请联系我们的销售以获取更多详细信息！
|
公称通径 DN (mm) |
尺寸(mm) | ||||||
| d | D1 | D | Z | e | ∅ | L | |
| DN100-DN50 | 63.3 | 100 | 65 | 38 | 8 | 110 | 48 |
| DN125-DN50 | 63.3 | 125 | 70 | 38 | 8 | 140 | 50 |
| DN150-DN50 | 63.3 | 130 | 70 | 38 | 8 | 160 | 51 |
| DN350-DN50 | 63.3 | 170 | 70 | 38 | 8 | 355 | 61 |
温馨提示：“UPVC马鞍接头”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
