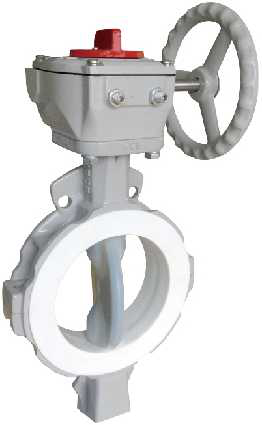

TOMOE巴阀研发的710F衬氟蝶阀在保证质量的同时，价格也是非常合理，以及在售后我们也做的非常完善。710F衬氟蝶阀适用于各种不同的轻重工业工况以及建筑管道。TOMOE巴阀的产品广泛应用于：电气、造纸、锅炉、制药、矿山、化工、机械设备管道、电子工业，城市建设等领域。
| 产品名称 | TOMOE巴阀 衬氟蝶阀 |
| 产品型号 | 71OF |
| 公称通径 | DN50-600 |
| 压力测试 | API 598, DIN 3230, JIS B2003, GB/T 13927 |
| 阀体材质 | WCB,304,316L |
产品介绍：
710F衬氟蝶阀的设计是基于环形密封阀座密封；阀板和阀座之间过盈配合能完全切断流量；阀座背衬的弹性氟座垫可以确保阀门的密 封性能和使用寿命；阀座密封圈的上下部，阀杆通过的地方，使用四重密封设计，能有效防止阀门泄漏。
四重密封防漏：
一重密封：阀板和阀座间过盈配合实现密封
三重密封：锥形PTFE密封圈自密封
二重密封：氟O型圈 四重密封：氟O型圈
TOMOE巴阀衬氟蝶阀概述 :
两片式本体（对夹式和凸耳式）
带有清晰标示的铸件。

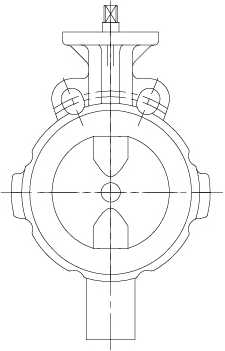

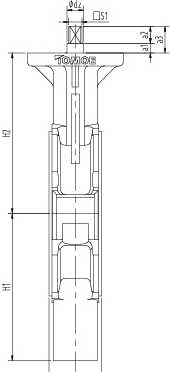

DN50-300尺寸
|
Nominal size |
Dimension(mm) |
Flange rating |
Torque(N.m) |
|||||||||||
|
mm |
inch |
a1 |
a2 |
a3 |
H1 |
H2 |
L |
<Dd2 |
C1 |
S1 |
N |
B.H |
|
|
|
50 |
2 |
11 |
12 |
23 |
100 |
118.5 |
43 |
14 |
70 |
12 |
4 |
9_ |
|
<19 |
|
65 |
21/2 |
11 |
12 |
23 |
114 |
123 |
43 |
14 |
70 |
12 |
4 |
9 |
JIS 5K/10K |
W19 |
|
80 |
3 |
11 |
12 |
23 |
121.5 |
132.5 |
46 |
14 |
70 |
12 |
4 |
11 |
ANSI 125/150Lb |
W40 |
|
100 |
4 |
11 |
17 |
28 |
137 |
148 |
52 |
16 |
70 |
14 |
4 |
9 |
BS 4504 PN6/10/16 |
W60 |
|
125 |
5 |
11 |
17 |
28 |
157 |
171 |
56 |
18 |
102 |
14 |
4 |
11 |
DIN 2632 PN6/10/16 |
<70 |
|
150 |
6 |
11 |
17 |
28 |
171 |
183 |
56 |
18 |
102 |
14 |
4 |
11 |
GB PN6/10/16 |
W100 |
|
200 |
8 |
5 |
I 25 |
30 |
198 |
220 |
60 |
22 |
102 |
18 |
4 |
11 |
|
W140 |
|
250 |
10 |
5 |
30 |
35 |
260 |
260 |
68 |
28 |
102 |
24 |
4 |
11 |
|
W310 |
|
300 |
12 |
5 |
30 |
35 |
297 |
320 |
78 |
30 |
125 |
24 |
4 |
13 |
|
W470 |

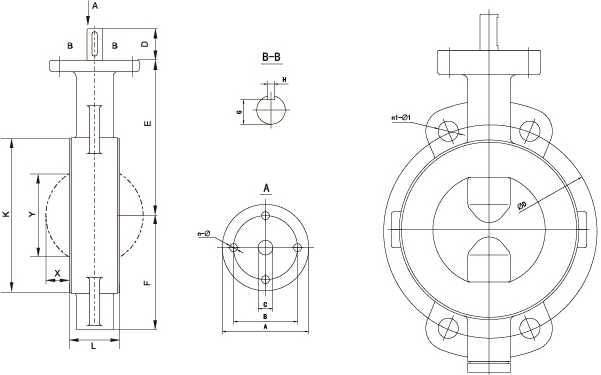

TOMOE巴阀DN350-600尺寸
|
口径 |
A |
B |
C |
D |
E |
F |
G |
H |
N-O |
L |
K |
X Y |
重量 |
口径 |
①D |
N1-O1 |
OD |
N1-O1 |
|
350 |
210 |
165 |
38 |
55 |
360 |
285 |
33 |
10 |
4-<D22 |
78 |
410 |
136 341 |
75 |
350 |
445 |
16-25 |
476.3 |
12-1 1/8 |
|
400 |
210 |
165 |
38 |
55 |
395 |
320 |
33 |
10 |
4-022 |
102 |
460 |
147 383 |
110 |
400 |
10K 510 |
16-27 |
1501b 539 8 |
16-1 1/8 |
|
450 |
210 |
165 |
44 |
65 |
435 |
360 |
38.5 |
14 |
4-<D22 |
114 |
518 |
167 432 |
130 |
450 |
565 |
20-27 |
577.9 |
16-1 1/4 |
|
500 |
210 |
165 |
44 |
65 |
455 |
385 |
38.5 |
14 |
4-022 |
127 |
565 |
181 473 |
190 |
500 |
620 |
20-27 |
635 |
20-1 1/4 |
|
600 |
210 |
165 |
55 |
75 |
525 |
445 |
49 |
16 |
4-<D22 |
154 |
658 |
218 569 |
280 |
600 |
730 |
24-33 |
749.3 |
20-1 3/8 |

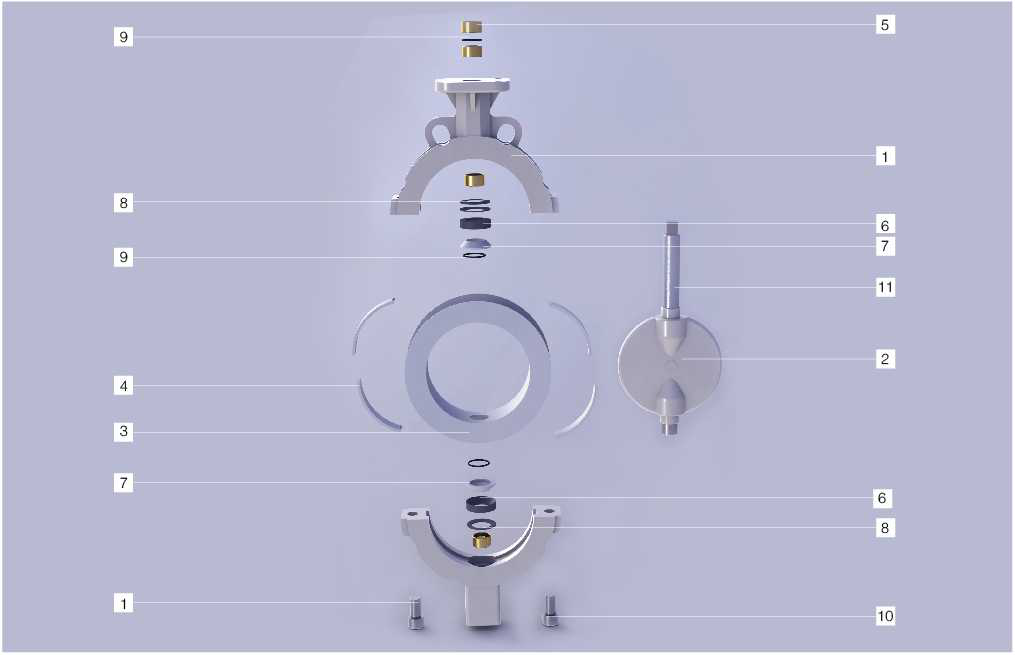

TOMOE巴阀材质表
|
编号 |
描述 |
材质 |
|
符合标准的材质 |
|
|
|
|
|
ASTM |
JIS |
DIN |
|
1 |
阀体 |
铸钢 不锈钢 |
A216-WCB
A351-CF8 |
G5151 SCPH2
G5151 SCS13A |
GS-20Mn5(1.112)
G-X6CrNi18-9(1.4308) |
|
2 |
阀板 |
碳钢+PFA,碳钢+PTFE 不锈钢+PFA,不锈钢+PTFE |
A570Gr.A
A351-CF8 |
SS400
C5151 SCS13A |
S235JR(1.0037)
G-X6CrNi18-9(1.4308) |
|
3 |
阀座 |
PTFE（PFA也可选用） |
- |
- |
- |
|
4 |
弹性垫片 |
硅橡胶（氟橡胶也可选用） |
- |
- |
- |
|
5 |
轴套 |
碳钢+PTFE |
1020+PTFE |
S20C+PTFE |
C22E(1.1151)+PTFE |
|
6 |
锥型密封套 |
碳钢 |
1020 |
S20C |
C22E(1.1151) |
|
7 |
锥型密封圈 |
PTFE |
- |
- |
- |
|
8 |
蝶形弹簧 |
弹簧钢 |
6150 |
SUP10 |
51CrV4(1.8159) |
|
9 |
。型圈 |
氟橡胶 |
- |
- |
- |
|
10 |
六角螺栓 |
不锈钢 |
304 |
SUS304 |
X5CrNi18-10(1.4301) |
|
11 |
阀棒 |
不锈钢 |
无 |
SUS420J2 |
X30Cr13(1.4028) |
TOMOE巴阀适用领域和流体
|
化学 |
硫酸，硝酸，盐酸，醋酸，碱氯水， 磷酸 |
|
食品 |
啤酒，酒，调味料,巧克力 |
|
药品 |
维他命药品,氟化钙 |
|
煤气 |
硫化氢，亚硫酸气体（干，湿） |
|
溶剂 |
甲醇，苯,二甲苯，乙酸乙酯， 甲基乙基酮 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
