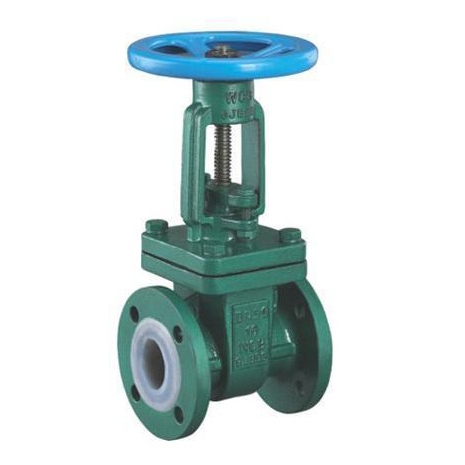

法兰衬氟闸阀

型号：Z41FS 更新时间：2017-11-08

特点：无

质量稳定
价格合理
交货快捷

详细介绍

法兰衬氟闸阀产品简介：

Z41F46法兰衬氟闸阀是本厂最新研制的适用于腐蚀性介质的专用闸阀。适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸，强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。广泛应用于水厂、电厂、化工、食品、造纸、医药等行业。

法兰衬氟闸阀工作原理：

Z41F46法兰衬氟闸阀利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。我公司采用的密封副为FEP或其它材料组合，磨擦系数小，启闭力矩低；填料采用PTFE标准填料，密封性能好，维修更换方便；带有弹性的闸板，可补偿闸板密封与阀座密封面之间楔角偏差，吻合度好，密封效果理想。

法兰衬氟闸阀产品特点：

1、重量轻：本体采用高级球黑铸铁制成，重量较传统闸阀重量减轻约20%~30%，安装维修方便。

2、整体包胶：闸板采用高品质的橡胶进行整体内、外包胶，欧洲一流的橡胶硫化技术使得硫化后的闸板能够保证精确的几何尺寸，且橡胶与球墨铸闸板接着牢靠，不易脱落及弹性记忆佳。

3、精铸阀体：阀体采用精密铸造，精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。

4、平底式闸座：传统的闸阀往往在通水洗管后即因外物诸如石头，木块、水泥、铁屑、杂物等淤积于阀底凹槽内，容易造成无法关闭紧密而形成漏水现象，弹性座封闸阀底部采用与水管机同的平底设计，不易造成杂物淤积，使流体畅通无阻。

法兰衬氟闸阀主要性能参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z41F46-16	16	1.6	≤150	腐蚀性介质
Z41F46-16C	16	1.6
Z41F46-25	25	2.5

主要零件材料

型号	材料
	阀体、阀盖	闸板、阀杆	阀杆螺母	填料	手轮
Z41F46-16	灰铸铁衬氟塑料	碳素钢衬氟塑料	球墨铸铁或铝青铜	聚四氟乙烯	球墨铸铁
Z41F46-16C	铸钢
Z41F46-25

主要外形尺寸

Z41F46 型 PN16 法兰衬氟闸阀

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
40	240	145	110	85	16	4×Φ18	320	370	200	15
50	250	160	125	100	16	4×Φ18	350	405	200	20
65	270	180	145	120	18	4×Φ18	400	470	280	30
80	280	195	160	135	20	8×Φ18	460	560	280	38
100	300	215	180	155	20	8×Φ18	515	625	320	45
125	325	245	210	185	22	8×Φ18	570	690	360	70
150	350	280	240	210	24	8×Φ23	640	790	400	90
200	400	335	295	265	26	12×Φ23	700	910	450	150

Z41F46 型 PN25 衬氟闸阀

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
40	240	145	110	85	16	4×Φ18	320	370	200	15
50	250	160	125	100	16	4×Φ18	350	405	200	20
65	270	180	145	120	18	4×Φ18	400	470	280	30
80	280	195	160	135	20	8×Φ18	460	560	280	38
100	300	215	180	155	20	8×Φ18	515	625	320	48
125	325	245	210	185	22	8×Φ18	570	690	360	76
150	350	280	240	210	24	8×Φ23	640	790	400	100
200	400	335	295	265	26	12×Φ23

温馨提示：“法兰衬氟闸阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
