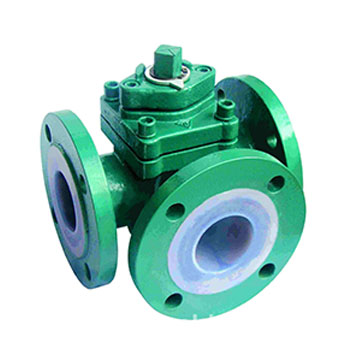

三通衬氟旋塞阀

三通衬氟旋塞阀

型号：X44F46 更新时间：2017-10-27

特点：三通衬氟旋塞阀是用带通孔的塞体作启闭件，塞体随阀杆转动，以实现启闭动作的阀门。旋塞阀启闭迅速、流体阻力小。基本系列有衬里旋塞阀（全衬型）和衬套旋塞阀（半衬型）。旋塞阀多用于截断介质流动，也可进行介质分配（三通旋塞阀）。

质量稳定
价格合理
交货快捷

详细介绍

X44F4/F46三通衬氟旋塞阀概述

旋塞阀是用带通孔的塞体作启闭件，塞体随阀杆转动，以实现启闭动作的阀门。旋塞阀启闭迅速、流体阻力小。基本系列有衬里旋塞阀（全衬型）和衬套旋塞阀（半衬型）。旋塞阀多用于截断介质流动，也可进行介质分配（三通旋塞阀）。

主要零部件材质结构

主要零部件名称	铸钢	不锈钢
主要零部件名称	C	P	R	PL	RL
阀体阀芯阀盖压盖	WCB	CF8	CF8M	CF3	CF3M
衬里材料	EP(F46)/PTFE(F4)/PFA(可溶性聚四氟乙烯)PO（聚烯烃）PE（超离分子量聚乙烯）
螺栓	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
螺母	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

X44F4/F46三通衬氟旋塞阀技术范围

结构形式	驱动方式	设计标准	结构长度	链接法兰	试验和检验
独特	手柄/蜗轮/气动/电动	API599/API6DHG/T20592-97	ASMEB16.10	ASMEB16.5	API598/API6D

X44F4/F46三通衬氟旋塞阀PN0.6MPa主要外形尺寸

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-φd	D0	H	重量(kg)
DN(mm)	NPS(inch)	PN0.6MPa
15	1/2	130	80	55	40	2	12	4-φ12	120	80	6
20	3/4	130	90	65	50	2	14	4-φ12	120	90	2.4
25	1	140	100	75	60	2	14	4-φ12	160	1OO	3.4
32	11/4	165	120	90	70	2	16	4-φ14	160	110	4.8
40	11/2	165	130	100	80	3	16	4-φ14	200	120	6.O
50	2	203	140	110	90	3	16	4-φ14	250	135	8.8
65	21/2	222	160	130	11O	3	16	4-φ14	250	145	11.5
80	3	241	185	150	125	3	18	4-φ18	300	180	15.2
1OO	4	305	205	170	145	3	18	4-φ18	300	195	18.8
125	5	356	235	200	175	3	20	8-φ18	350	210	22.5
150	6	394	260	225	200	3	20	8-φ18	200*	450	48
200	8	457	315	280	255	3	22	8-φ18	200*	490	65
250	10	533	370	335	310	3	24	12-φ18	240*	550	88

X44F4/F46三通衬氟旋塞阀PN1.0MPa主要外形尺寸

15	1/2	130	95	65	45	2	14	4-φ14	120	80	1.6
20	3/4	130	105	75	55	2	16	4-φ14	120	90	2.4
25	1	140	115	85	65	2	16	4-φ14	160	1OO	3.4
32	11/4	165	135	100	78	2	18	4-φ18	160	110	4.8
40	11/2	165	145	11O	85	3	18	4-φ18	200	120	6.O
50	2	203	160	125	100	3	20	4-φ18	200	135	8.8
65	21/2	222	180	145	120	3	20	4-φ18	250	145	11.5
80	3	241	195	160	135	3	22	4/8-φ18	250	180	15.2
1OO	4	305	215	180	155	3	22	8-φ18	300	195	18.8
125	5	356	245	210	185	3	24	8-φ18	350	210	22.5
150	6	394	280	240	21O	3	24	8-φ23	200*	450	48
200	8	457	335	295	265	3	26	8-φ23	240*	490	65
250	10	533	390	350	320	3	28	12-φ23	280*	550	88

X44F4/F46三通衬氟旋塞阀PN1.6MPa主要外形尺寸

15	1/2	130	95	65	45	2	14	4-φ14	120	80	1.6
20	3/4	130	105	75	55	2	16	4-φ14	120	90	2.4
25	1	140	15	85	65	2	16	4-φ14	160	100	3.4
32	11/4	165	135	100	78	2	18	4-φ18	160	110	4.8
40	11/2	165	145	11O	85	3	18	4-φ18	200	120	6.0
50	2	203	160	125	100	3	20	4-φ18	250	135	8.8
65	21/2	222	180	145	120	3	20	4-φ18	250	145	11.5
80	3	241	195	160	135	3	22	8-φ18	300	180	15.2
100	4	305	215	180	155	3	24	8-φ18	300	195	18.8
125	5	356	245	210	185	3	26	8-φ18	350	210	22.5
150	6	394	280	240	210	3	28	8-φ23	200*	450	48
200	8	457	335	295	265	3	30	12-φ23	200*	490	65
250	10	533	405	355	320	3	32	12-φ25	240*	550	88

X44F4/F46三通衬氟旋塞阀PN2.5MPa主要外形链接尺寸

15	1/2	130	95	65	45	3	16	4-φ14	140	85	6
20	3/4	130	105	75	55	3	18	4-φ14	140	90	2.4
25	1	140	115	85	65	3	18	4-φ14	200	1OO	3.4
32	11/4	165	140	100	75	3	18	4-φ18	200	100	4.8
40	11/2	165	150	110	85	3	18	4-φ18	260	130	6.O
50	2	203	165	125	100	3	20	4-φ18	260	130	8.8
65	21/2	222	185	145	120	3	22	8-φ18	280	135	11.5
80	3	241	200	160	135	3	24	8-φ18	350	165	15.2
1OO	4	305	235	190	150	3	24	8-φ22	350	180	18.8
125	5	356	270	220	185	4	26	8-φ26	200	210	22.5
150	6	394	300	250	210	4	28	8-φ26	200	450	48
200	8	457	360	310	275	4	30	12-φ26	240	490	65
250	10	533	425	370	330	4	32	12-φ30	240	550	88

X44F4/F46三通衬氟旋塞阀cIass150主要外形链接尺寸

15	1/2	108	89	60.5	35	3	15	4-φ15	140	85	6
20	3/4	117	98	70	43	3	15	4-φ15	140	90	2.4
25	1	127	108	79.5	51	3	15	4-φ15	200	1OO	3.4
32	11/4	140	117	89	64	3	15	4-φ15	200	100	4.8
40	11/2	165	127	98.5	73	3	16	4-φ15	260	130	6.O
50	2	178	152	120.5	82	3	17	4-φ19	260	130	8.8
65	21/2	190	178	139.5	105	3	19	4-φ19	280	135	11.5
80	3	203	190	152.5	127	3	20	4-φ19	350	165	15.2
1OO	4	229	229	190.5	157	3	24	8-φ19	350	180	18.8
125	5	354	254	216	186	4	25	8-φ22	200	210	22.5
150	6	267	279	241.5	216	4	27	8-φ22	200	450	48
200	8	292	343	298.5	270	4	30	12-φ22	240	490	65
250	10	330	406	362	324	4	32	12-φ25	240	550	88

温馨提示：“三通衬氟旋塞阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
