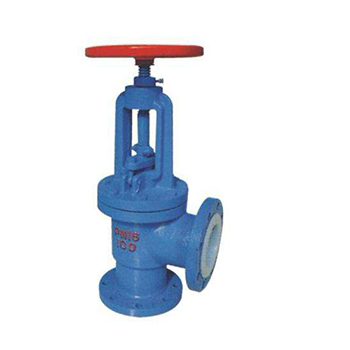

直角式衬氟截止阀

直角式衬氟截止阀

型号:J45F46 更新时间:2017-10-25

特点:直角式衬氟截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通径1/4)等优点,被广泛应用在石油、化工等管路系统做截断介质用。

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

 J45F46直角式衬氟截止阀概述

J45F46直角式衬氟截止阀是指关闭件(阀瓣)由阀杆带动并沿阀痤中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。

截止阀基本结构:

1、氟塑料衬里J45F46型直角式,具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通径1/4)等优点,被广泛应用在石油、化工等管路系统做截断介质用,但需要强调的是氟塑料衬里的截阀严禁用做流量调节,以免节流口处产生高速介质流冲蚀破坏密封面。

2、阀瓣与阀杆设计为一体结构,用以防止由管路压力波动造成内件冲出阀体的可能有性,结构紧凑,使用安全。

J45F46直角式衬氟截止阀设计特点

1、氟塑料全衬里J41F46型直通式、J45F46型直流式、J44F46型角式截止阀,具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通径1/4)等项优点,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。

2、阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。

3、氟塑料全衬里截止阀可根据所输送介质、客户要求选用内衬里材质,主要有: 聚四氟乙烯(PTFE,简称F4 ) 聚全氟代乙丙烯(FEP,简称F46) 可熔性聚四氟乙烯(PFA) 超高分子量聚乙烯(PE)

J45F46直角式衬氟截止阀性能参数

公称通径:DN15~350mm

公称压力:PN1.0~2.5Mpa

连接形式:法兰连接

驱动装置:手动,蜗轮传动,电动,气动

适用介质:硫酸,氢氟酸,磷酸,氯气,强碱,王水等任意具有强腐蚀性的介质。

J45F46直角式衬氟截止阀型号与意义

J45F46-16-DN200

J:截止阀类代号

4:连接型式为法兰连接

5:结构型式为直通式

F46:过流部分材料为F46(聚全氟乙丙烯)

16:16公斤压力

DN200:通径为200MM

J45F46直角式衬氟截止阀主要零部件材料表:

零件名称

灰铸铁

铸钢

不锈钢

超低碳不锈钢

Z

C

P

R

PL

RL

1

阀体、阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

阀瓣、阀杆

35

1Cr13

1Cr18NI9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

活节螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

4

衬里层/阀座

衬硬橡胶(NR)FEP(F46) PCTFE(F3)PFA(可溶性聚四氟乙烯)

5

填料

PTFE(F4) PTFE(F4)

6

填料压盖

WCB

WCB

CF8

CF8M

CF3

CF3M

7

阀杆螺母

ZCuAl10Fe3 ZCuAl10Fe3

8

螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr17Ni9Ti

1Cr17Ni9Ti

9

螺母

45

45

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

10

手轮

HT200

HT200

WCC

WCC

WCC

WCC



温馨提示:“直角式衬氟截止阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
