详细介绍
浮球式衬氟止回阀产品的详细资料：
产品型号：H40F46

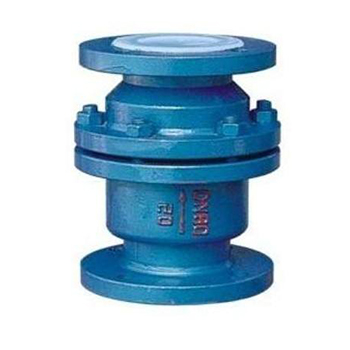

产品名称： 浮球式衬氟止回阀
产品特点：止回阀是一种依靠介质本身的流动而自动启、闭阀瓣用来阻止介质向逆向流动的自动阀门。衬里新型止回阀,衬里止回阀,新型止回阀。
H40F 系列FEP(F46)、PCTFE(F3) 浮球式衬氟止回阀适应于立式管道的安装，适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂。
浮球式衬氟止回阀设计规范：
遵循GB/T 13932，GB12235，GB12236，API 6D标准。
法兰连接止回阀
设计与制造符合中国国家标准
基本结构形式：升降立式。（新型）
主要零部件除阀瓣为整体F3或F46外其它材料见表A15
公称压力：DN0.6~1.0（MPa）
公称通径：DN25~150（mm）
公称型号：H40F3 H40F46
浮球式衬氟止回阀主要零部件材料表：
|
遵循规范 |
DTANDARD |
|
设计与制造 |
GB商12224 |
|
结构长度 |
Q/DFL-03-99（企业标准） |
|
法兰尺寸 |
JB78/JB79（GB HG Sh） |
|
压力试验 |
GB/T 13927 |
|
标志 |
GB 12220 |
|
供货 |
GB/T 12252 |
浮球式衬氟止回阀主要连接尺寸及重量：
|
公称通径 |
标准值 |
参考值 |
|||||||||
|
DN（mm） |
NPS（inch） |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
B |
W（kg） |
|
|
PN0.6（MPa） |
|||||||||||
|
25 |
1 |
152 |
100 |
75 |
60 |
2 |
14 |
4-Φ12 |
135 |
6 |
|
|
40 |
1 1/2 |
178 |
130 |
100 |
80 |
3 |
16 |
4-Φ14 |
170 |
10 |
|
|
50 |
2 |
178 |
140 |
110 |
90 |
3 |
16 |
4-Φ14 |
190 |
14 |
|
|
65 |
2 1/2 |
190 |
160 |
130 |
100 |
3 |
16 |
4-Φ14 |
210 |
18 |
|
|
80 |
3 |
203 |
185 |
150 |
125 |
3 |
18 |
4-Φ18 |
235 |
21 |
|
|
100 |
4 |
267 |
205 |
170 |
145 |
3 |
18 |
4-Φ18 |
300 |
40 |
|
|
150 |
6 |
394 |
260 |
225 |
200 |
3 |
20 |
8-Φ18 |
440 |
90 |
|
|
公称通径 |
标准值 |
参考值 |
||||||||
|
DN（mm） |
NPS（inch） |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
B |
W（kg） |
|
PN1.0（MPa） |
||||||||||
|
25 |
1 |
152 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
135 |
6.8 |
|
40 |
1 1/2 |
178 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
170 |
11.5 |
|
50 |
2 |
178 |
160 |
125 |
100 |
3 |
20 |
4-Φ8 |
190 |
15 |
|
65 |
2 1/2 |
190 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
210 |
20 |
|
80 |
3 |
203 |
195 |
160 |
135 |
3 |
22 |
4-Φ18 |
235 |
23 |
|
100 |
4 |
267 |
215 |
180 |
155 |
3 |
22 |
8-Φ18 |
300 |
44 |
|
150 |
6 |
394 |
280 |
240 |
210 |
3 |
24 |
8-Φ23 |
440 |
95 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
