详细介绍
电动衬氟蝶阀主要特点及用途:

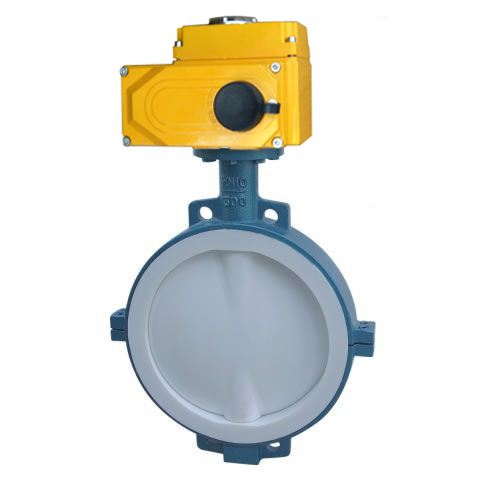

D971F46电动衬氟蝶阀：全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料衬里阀，具有耐腐蚀、无泄漏、寿命长等优点。 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质，其特点如下：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
电动衬氟蝶阀 密封材料适用介质，温度推荐表：
|
密封副材质 |
适用温度 |
|
突出特性 |
||||||||
|
海水 |
盐类 |
强碱 |
弱碱 |
强酸 |
弱酸 |
醇类 |
油类 |
||||
|
阀座 |
丁腈 |
-12oC~82oC |
A |
A |
B |
A |
D |
B |
C |
A |
耐油 |
|
三元乙丙 |
-35oC~135oC |
A |
A |
A |
A |
C |
A |
B |
C |
耐老化 |
|
|
耐腐蚀三元乙丙 |
-35oC~160oC |
A |
A |
A |
A |
A |
A |
B |
C |
耐腐蚀、耐老化 |
|
|
氟橡胶 |
-23oC~135oC |
A |
A |
C |
A |
C |
A |
C |
A |
耐高温、耐腐蚀 |
|
|
聚四氟乙烯 |
-10oC~150oC |
A |
A |
A |
A |
A |
A |
A |
A |
耐腐蚀、耐高温 |
|
|
蝶板 |
球铁电镀 |
-30oC~350oC |
D |
C |
D |
C |
D |
C |
A |
A |
耐热 |
|
球铁尼龙覆层 |
-30oC~100oC |
A |
A |
A |
A |
D |
A |
C |
A |
抗蚀、耐磨、减摩 |
|
|
铝青铜 |
-273oC~232oC |
B |
C |
D |
C |
D |
B |
A |
A |
耐热、耐腐蚀 |
|
|
不锈钢 |
-268oC~316oC |
B |
C |
C |
B |
C |
A |
A |
A |
耐高温、耐腐蚀 |
|
A、非常适用B、适用C、有限适用D、不适用

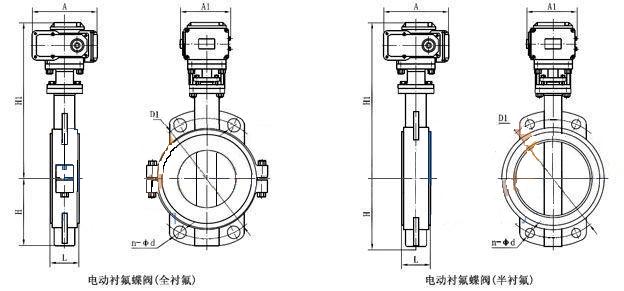

电动衬氟蝶阀尺寸图：
|
公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
90 |
90 |
100 |
115 |
130 |
140 |
150 |
250 |
270 |
|
H |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
|
n-φd |
4-φ18 |
4-φ18 |
8-φ18 |
8-φ18 |
8-φ18 |
8-φ22 |
12-φ22 |
12-φ26 |
12-φ26 |
|
H1 |
D971F46电动衬氟蝶阀根据所配执行机构而定 |
||||||||
|
A、A1 |
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
||||||||
|
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
公称通径 DN(mm) |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
500 |
550 |
|
H |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
|
n-φd |
16-φ26 |
16-φ30 |
20-φ30 |
20-φ33 |
20-φ36 |
24-φ36 |
24-φ39 |
28-φ39 |
28-φ42 |
|
H1 |
D971F46电动衬氟蝶阀根据所配执行机构而定 |
||||||||
|
A、A1 |
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
||||||||
|
D1 |
470 |
525 |
585 |
650 |
770 |
840 |
950 |
1050 |
1170 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
