详细介绍
Q41F46不锈钢衬氟球阀特点：
不锈钢衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀,耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蚀性和密封性。驱动方式：手动,蜗轮转动,气动,电动，该阀广泛用于化工,石油,冶金,等工业部门，实现对生产过程中酸,碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果最明显。
Q41F46不锈钢衬氟球阀用途：
衬氟球阀为控制各种强腐蚀性介质的启闭而进行的专业设计，广泛使用于石油，化工，染化，农药，制酸制碱等行业，是目前防腐阀门最理想的选择.
衬氟球阀主要衬里材料:聚全氟乙烯FEP (F46)
适用介质：任何有机溶剂或**，稀或浓无机酸，碱，酮，芳烃，氯化烃等。
Q41F46不锈钢衬氟球阀主要结构：
不锈钢衬氟球阀为全通径浮动球式，内衬氟塑料。球体与阀杆融为一体，清除了转动角差。阀杆不会从**冲出，密封性能好，安全可靠。
Q41F46不锈钢衬氟球阀结构特点：
1、不锈钢衬氟球阀的流体阻力小，衬里球阀内壁光滑，流道通畅是所有阀类中流体阻力最小的一种。
2、不锈钢衬氟球阀开关迅速、方便，只需将球体旋转90°，便完成开户和关闭动作。
3、不锈钢衬氟球阀采用特殊模压工艺，将衬里材料衬于阀门壳**壁，能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合，密封性好，达到了零泄漏。
4、不锈钢衬氟球阀的球体与阀杆融为一体，消除了转动角差，杜绝了因压力变化引起阀杆冲出体外的危险，保证了使用的安全性、可靠性。
5、不锈钢衬氟球阀可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作。

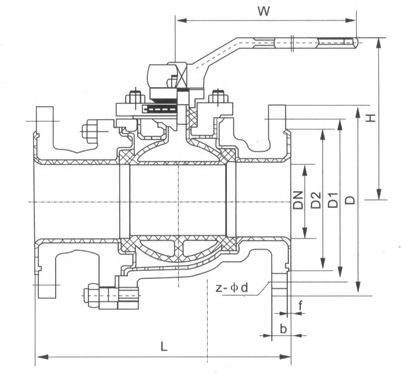

Q41F46不锈钢衬氟球阀结构图：
Q41F46不锈钢衬氟球阀连接尺寸：
|
公称通径 |
标准值 |
参考值 |
||||||||||
|
DN（mm）/td> |
NPS (inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
Do |
H |
W(kg) |
|
|
PN1.6(MPa) |
||||||||||||
|
15 |
1/2 |
140 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
120 |
80 |
3 |
|
|
20 |
3/4 |
140 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
140 |
90 |
3.9 |
|
|
25 |
1 |
150 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
160 |
100 |
4.5 |
|
|
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
160 |
110 |
6.5 |
|
|
40 |
11/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
200 |
120 |
8 |
|
|
50 |
2 |
200 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
250 |
135 |
11 |
|
|
65 |
21/2 |
220 |
180 |
145 |
120 |
3 |
20 |
8-φ18 |
300 |
145 |
15.51 |
|
|
80 |
3 |
250 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
350 |
185 |
19 |
|
|
100 |
4 |
280 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
240 |
195 |
26 |
|
|
125 |
5 |
320 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
500 |
210 |
44 |
|
|
150 |
6 |
360 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
200* |
450 |
70 |
|
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
240* |
190 |
110 |
|
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
