(UPVC,CPVC,PVDF)塑料背压阀由本公司自主研发生产，在保证质量的同时，价格也是非常合理，以及在售后我们也做的非常完善。(UPVC,CPVC,PVDF)塑料背压阀适用于各种不同的轻重工业工况以及建筑管道。安全阀/背压阀广泛应用于：电气、造纸、锅炉、制药、矿山、化工、机械设备管道、电子工业，城市建设等领域。
| 产品名称 | (UPVC,CPVC,PVDF)塑料背压阀 |
| 产品型号 | BY61F/BY61F |
| 公称通径 | DN15-65 |
| 压力范围 | 1.0MPa |
| 阀体材质 | （RPP.UPVC,CPVC,PVDF,PPH） |
一、(UPVC,CPVC,PVDF)塑料背压阀介绍：
塑料背压阀安装于计量泵的正压排放管路上，防止虹吸现象的发生，消除由于投加点压力波动造成的投加量变化，在现场取下调整螺丝上的保护帽，旋转调整螺丝，借助管路中的压力表可调至所需压力，可通过调节螺丝在0-0.6Mpa范围内设置背压。和脉冲阻尼器配合使用减少水锤对系统的损坏，保持泵的出水口到背压阀有一定的恒压，保持系统流速均恒。
背压阀设定背压范围：0.03-0.6Mpa.
二、(UPVC,CPVC,PVDF)塑料背压阀内部结构图以及分解图
三、(UPVC,CPVC,PVDF)塑料背压阀尺寸表：
.jpg)
.png)
|
规格
|
L
|
H
|
D
|
d
|
z
|
h
|
|
DN15
|
175
|
181
|
82
|
20
|
22
|
27
|
|
DN20
|
174
|
181
|
82
|
25
|
19
|
29
|
|
DN25
|
202
|
198
|
107
|
32
|
21
|
33
|
|
DN32
|
251
|
198
|
107
|
40
|
31
|
35
|
|
DN40
|
285
|
260
|
155
|
50
|
31
|
60
|
|
DN50
|
355
|
260
|
155
|
63
|
39
|
60
|
|
DN65
|
376
|
260
|
155
|
75
|
41
|
65
|
四、(UPVC,CPVC,PVDF)塑料背压阀配件展示图：

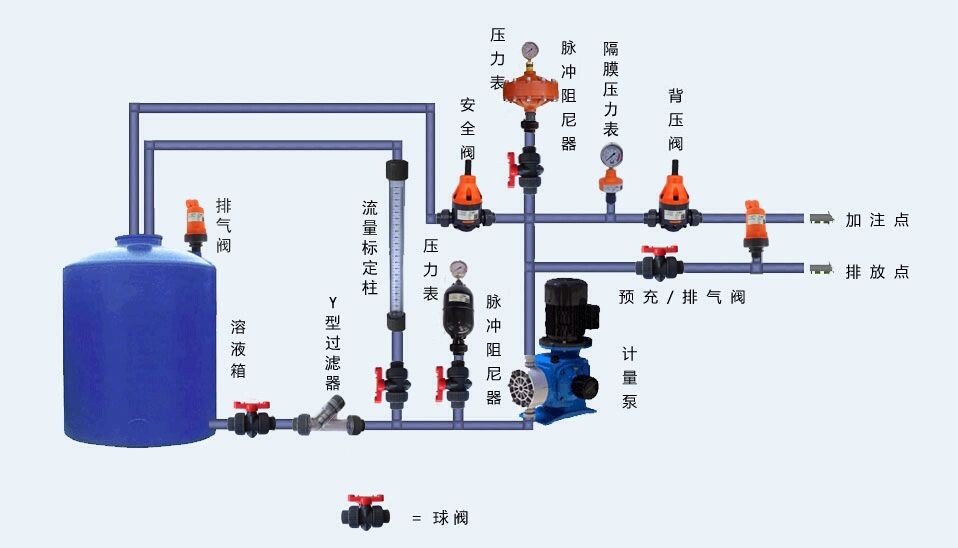

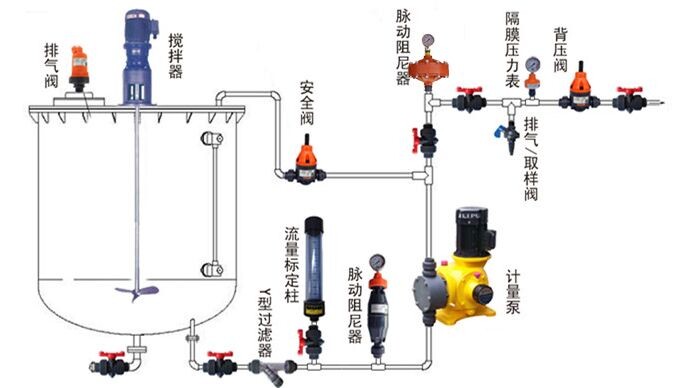

伍、(UPVC,CPVC,PVDF)塑料背压阀安装图：
温馨提示：“(UPVC,CPVC,PVDF)塑料背压阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
