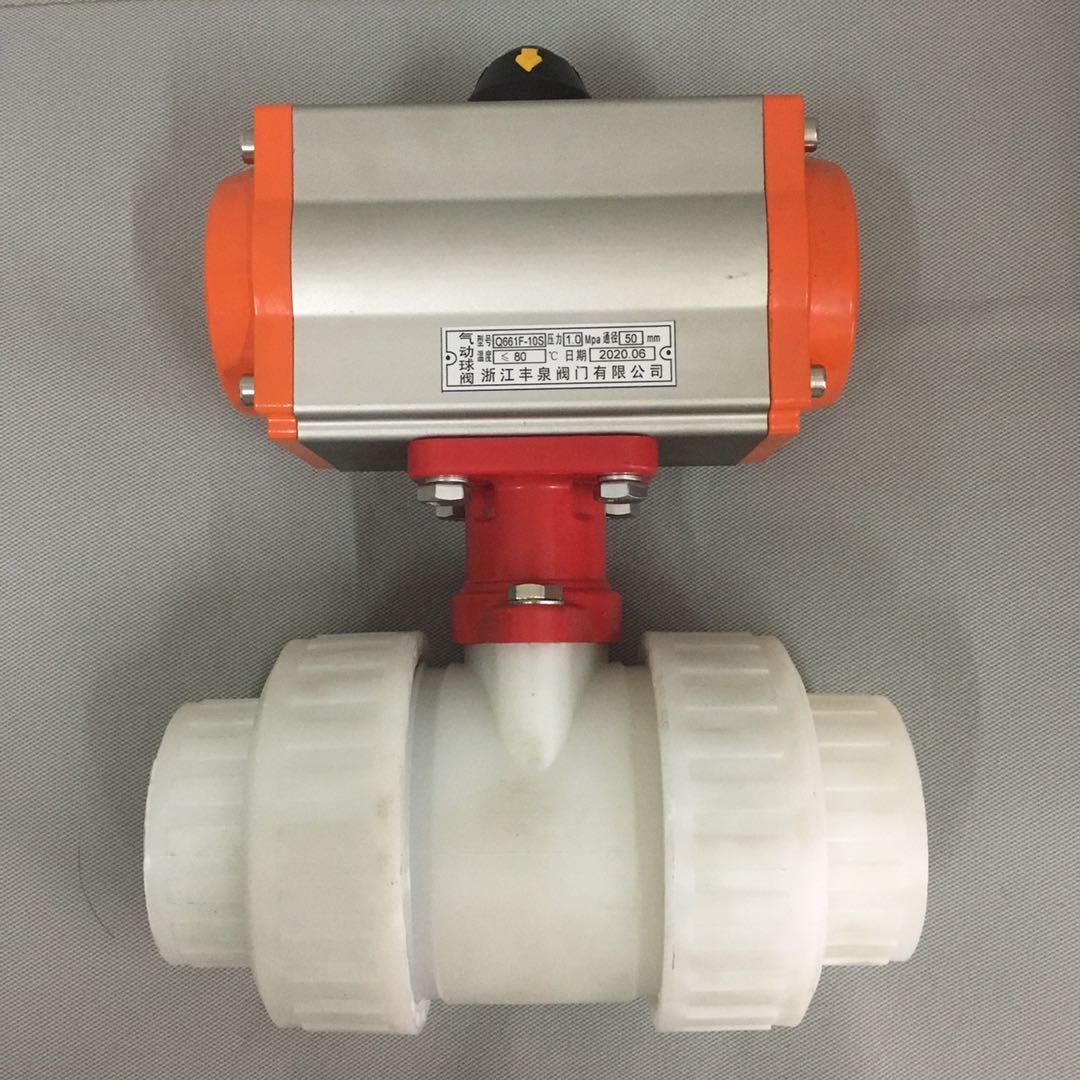

气动塑料球阀(RPP,UPVC,CPVC,PVDF)

气动塑料球阀(RPP,UPVC,CPVC,PVDF)

型号:Q661F/Q641F 更新时间:2020-07-27

特点:气动塑料球阀(RPP,UPVC,CPVC,PVDF)压力都是10公斤,耐温根据材质不同,耐温也不同,最高130度,最低-40度,走的介质都是水,油,腐蚀性液体,气体等

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

气动塑料球阀(RPP,UPVC,CPVC,PVDF)由本公司自主研发生产,在保证质量的同时,价格也是非常合理,以及在售后我们也做的非常完善。气动塑料球阀适用于各种不同的轻重工业工况以及建筑管道。塑料球阀广泛应用于:电气、造纸、锅炉、制药、矿山、化工、机械设备管道、电子工业,城市建设等领域。

产品名称 气动塑料球阀
产品型号 Q661F/Q641F
公称通径 DN15-100
压力范围 1.0MPa
阀体材质 (RPP.UPVC,CPVC,PVDF,PPH)

气动塑料球阀介绍:

气动塑料球阀采用双由令承插连接,不须使用特殊工具即可快速装配,具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。气动塑料球阀阀体材质卫生无毒、耐腐蚀性强、重量轻、应用范围广,例如:纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。

产品特点:

1、气动塑料球阀采用双向双由令结构,可同时当由令及阀门使用,可在前段设备管路不必停工的状态下,关闭球阀,卸下由令,进行后段工程维修。

2、气动塑料球阀阀体具有优良的耐化学腐蚀性能,在由令端有FPM或EPDM "O"环,配合PTFE垫座之使用,能防止多数化学物质之腐蚀。

3、垫座松紧可做适度调整。管壁平洁光滑,输送流体时具有较小的磨擦阻力和附着力。

4、气动塑料球阀阻燃性能为自熄性。低热传导性能,约为钢材的1/200。重量轻,相当于钢管1/5,铜管的1/6。

5、介质中重离子含量达超纯水标准,卫生指标符合国家卫生标准要求。

6、优异的耐老化和抗紫外线性能,使正常使用寿命比其它管道系统均有很大的延长。

气动执行器:

本公司采用新型GTD系列或ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用AW型系列气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。

技术参数和性能

     气动塑料球阀的现实作用  气动球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。气动球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。

  气动球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

  气动塑料球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门,它具有以下优点:

  1. 流体阻力小,其阻力系数与同长度的管段相等。

  2. 结构简单、体积小、重量轻。

  3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

  4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

  5. 维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

  6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

  7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

  8. 因为气动球阀动力源采用的是气体,一般为0.2-0.8MPa压力,相对比较安全。气动球阀如果漏气的话,相对液动、电动来说,气体可以直接排出,对环境没有污染,同时具有较高的安全性。

  9.相对于手动和涡轮转动球阀来说,气动球阀可以大口径配置,(手动和涡轮转动球阀一般都在DN300口径以下,气动球阀目前可以达到DN1200口径。)

  气动塑料球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门,以及人们日常生活中。

气动塑料球阀规格参数

空气驱动

压缩空气4-6bar(可带手轮)

公称通径

15~100mm

公称压力

1.0~1.6Mpa

适用温度

0~+60℃

连接方式

法兰、螺纹、由令

阀结构

一体、三通L、三通T

阀体材质

UPVC、CPVC、PPPVDF

阀芯材质

UPVC、CPVC、PP、PVDF

密封材质

PTFE

适用介质

兼容的食品工业化学溶剂

可选附件

限位开关、定位器、电磁阀、减压阀

气动塑料球阀外形尺寸

通径(mm)

英寸″

尺寸(mm)

L

L1

L2

D1

D2

D3

D4

D5

15

1/2

112

60

16

13

20.1

20.3

31

45

20

3/4

132

73

19

18

25.1

25.3

37

55

25

1

144

78

22

23

32.1

32.3

44

66

32

1 1/4

165

87

26

30

40.1

40.3

54

82

40

1 1/2

171

92

31

38

50.1

50.3

65

98

50

2

200

112

38

48

63.1

63.3

79

120

65

2 1/2

273

136

44

61

75.1

75.3

92

140

80

3

303

158

51

69

90.1

90.3

108

160

100

4

326

176

61

99

110.1

110.4

146

225

 塑料原材料名称及适用温度

UPVC     硬聚氯乙烯    温度-10 °C~70 °C

CPVC   氯化聚氯乙烯   温度-40 °C~95 °C

RPP       增强聚丙稀     温度-20 °C~90 °C

PVDF   聚偏二氟乙烯    温度40 °C~140 °C

温馨提示:“气动塑料球阀(RPP,UPVC,CPVC,PVDF)”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
