塑料三片式球阀（RPP,UPVC,CPVC,PVDF,PPH）

型号：Q41F-10S 更新时间：2020-09-22

特点：塑料三片式球阀适用于长输管线和一般工业管线,其强度,安全性,耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质

质量稳定
价格合理
交货快捷

详细介绍

塑料三片式球阀（RPP,UPVC,CPVC,PVDF,PPH）由本公司自主研发生产，在保证质量的同时，价格也是非常合理，以及在售后我们也做的非常完善。塑料三片式球阀适用于各种不同的轻重工业工况以及建筑管道。塑料球阀广泛应用于：电气、造纸、锅炉、制药、矿山、化工、机械设备管道、电子工业，城市建设等领域。

产品名称	塑料三片式球阀
产品型号	Q41F-10S
公称通径	DN15-300
压力范围	1.0MPa
阀体材质	（RPP.UPVC,CPVC,PVDF,PPH）

塑料三片式球阀概述：

塑料三片式球阀（RPP,UPVC,CPVC,PVDF,PPH）是新一代高性能球阀,是本公司经过1年对塑料三片式球阀的市场需求调查,加上2年的塑料固定球阀设计研发出来的新型直通双向塑料固定球阀,此款球阀适用于长输管线和一般工业管线,其强度,安全性,耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质,它与浮动球阀相比,工作时阀前流体压力在球体上产生的作用力全部传递给轴承不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定球阀的转矩小,阀座变形小,密封性能稳定,使用寿命长,适用于高压,大口径场合,先进的弹簧预阀座组件,具有自紧特性,实现上游密封,每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向,此阀一般水平安装。

塑料三片式球阀结构特点：

由三块式体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部设有弹簧保证阀座紧贴球体保持密封,上下阀杆均设有PTFE轴承,减少磨擦,操作省力,小轴底部设有调整片,保证球与密封圈的接处位置,全通径阀门流量孔径与管线内径一致以便管线清扫。

塑料三片式球阀优点:

流体阻力小,其阻力系数与同长度的管段相等。

结构简单,体积小、重量轻。

紧密可靠,目前球阀的密封面材料广泛使用塑料,密封性好,在真空系统中也已广泛使用。

操作方便,开闭迅速,从全开到全关只要旋转90度,便于远距离的控制。

塑料加强型球阀维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

适用范围广,通径从DN125到DN150,从高真空至高压力都可应用。

球旋转90度时,在进,出口处应全部呈现球面,从而截断流动。

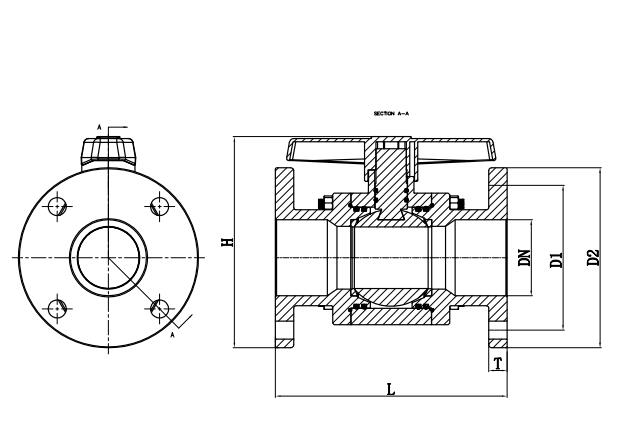

塑料三片式球阀尺寸：

公称通径DN(m)	外形尺寸(m)
	D2	D1				L	T	n				∅
	D2	HG	JIS	DIN	ANSI	L	T	HG	JIS	DIN	ANSI	HG	JIS	DIN	ANSI
15(12")
20(34")
25(1")	115	85	90	85	79.5	172	16	4	4	4	4	14	19	14	16
32(114")	140	100			89	175	16	4	4	4	4	18		18	16
40(11/2")	150	110	105	110	98.5	182	18	4	4	4	4	18	19	18	16
50(2")	165	125	120	125	120.5	189	18	4	4	4	4	18	19	18	19
65(21/2")	185	145	140	145	139.5	218	20	4	4	4	4	18	19	18	19
80(3")	200	160	150	160	152.5	244	20	4	8	8	4	18	19	18	19
100(4)	220	180	175	180	190.5	296	23	8	8	8	8	18	19	18	19
125(5")	250	210	210	210	216	390	24	8	8	8	8	18	23	18	23
150(6")	280	240	240	240	241	390	24	8	8	8	8	23

塑料三片式球阀零件材质表：

序号	名称	材质	数量
1	手柄.	ABS	1
2	0型圈	EPDM	2
3	阀杆	FRPP	1
4	法兰	PRPP	2
5	0型圈	EPDN	2
6	密封	PTFE	2
7	螺柱	不锈钢	6
8	阀体	PRPP	1
9	螺母	不锈钢	12
10	球	PRPP	1
11	0型圈	EPDM	4

温馨提示：“塑料三片式球阀（RPP,UPVC,CPVC,PVDF,PPH）”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
