详细介绍

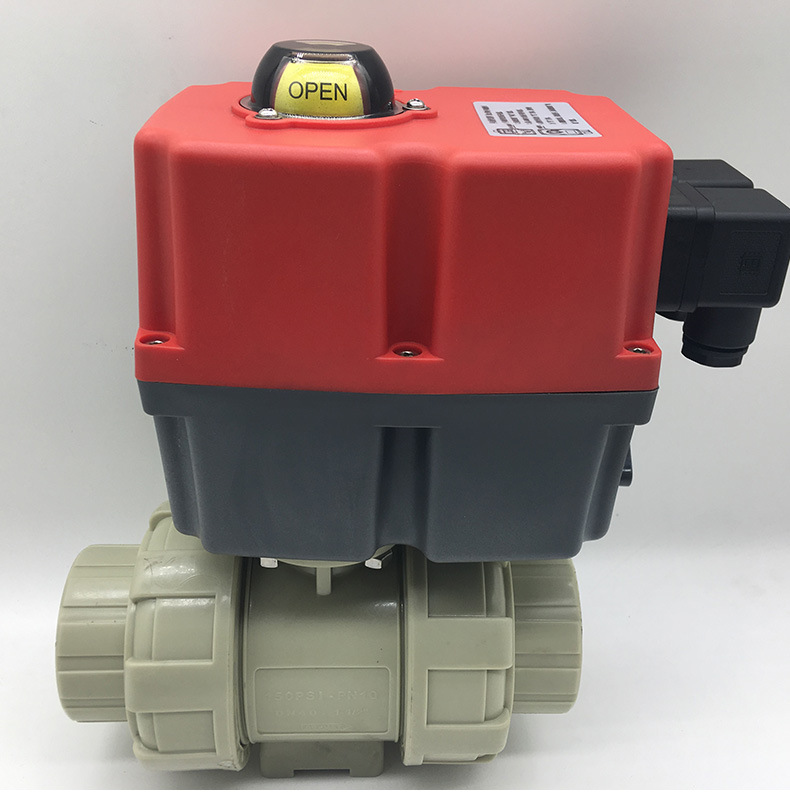

PPH电动活接球阀由本公司自主研发生产，在保证质量的同时，价格也是非常合理，以及在售后我们也做的非常完善。PPH电动活接球阀适用于各种不同的轻重工业工况以及建筑管道。塑料球阀广泛应用于：电气、造纸、锅炉、制药、矿山、化工、机械设备管道、电子工业，城市建设等领域。
| 产品名称 | PPH电动活接球阀 |
| 产品型号 | Q961F |
| 公称通径 | DN15-100 |
| 压力范围 | 1.0MPa |
| 阀体材质 | （RPP.UPVC,CPVC,PVDF,PPH） |
PPH电动活接球阀的构造原理
电动球阀构造简略，只由少数几个零件组成，资料耗用省；体积小、重量轻、安装尺寸小，驱动力矩小, 压力调节阀，操作简便、敏捷，只需旋转90°即可快速启闭；并且还同时具有良好的流量调节功效和封闭密封特性，在大中口径、中低压力的应用范畴，电动球阀是主导的阀门情势。
电动塑料球阀，重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。外型结构紧凑美观、本体重量轻容易安装、耐腐蚀性强，应用范围广、材质卫生、耐磨损、容易拆卸，维护简单易行。
PPH电动球阀选项参数
作用形式： 普通开关型、调节型（4～20mA）
环境温度： -30℃～+70℃
电源电压： AC220V、AC380V（其他定制DC24等）50/60H
防护等级： IP65、IP68可选
功能选项 （可选）
防 爆 型： 防爆等级：dⅡBT3/T4
信号反馈： 有源信号、S无源信号
带加热器： 可在潮湿环境中干燥执行器内元件（可选）
手动功能： 电动执行器带有手动开阀、关阀功能
调 节 型： 输入4～20mA信号,实现阀门调节功能
备注: 电动执行器参数请另参考所选配的电动执行器资料
PPH电动球阀参数
|
驱动 |
压缩空气5～7bar(可带手轮) |
|
公称通经 |
DN15-DN100（Φ20mm-110mm） |
|
公称压力 |
1.0～1.6MPa |
|
适用温度 |
0～+90℃ |
|
连接方式 |
法兰，由令承插 |
|
阀结构 |
法兰，双由令 |
|
阀体材质 |
UPVC、CPVC、PPH |
|
阀球材质 |
UPVC、CPVC、PPH |
|
密封材质 |
PTFE |
|
适用介质 |
PPH兼容的食品工业化学溶剂 |
PPH电动活接球阀标准
设计依据:ANSI JIS DIN GB
工作压力:0.6-1.6MPa
温度范围:32°F to 140°F(0℃ to 60℃)
小型塑料电动执行器 小型阀门专用电动执行器PVC球阀蝶阀阀门专用电动执行器。
小型塑料电动执行器、MQ-03阀门电动执行器特点
1、全部金属齿轮，确保长期运行。
2、立体指示装置，更直观。
3、高强度PPH工程塑料，耐腐蚀，改性搞些外线配方，长期室外工作不老化。
4、铜质螺孔嵌件，确保螺丝反复安装不滑牙。
5、多种阀门接口，更适应客户多种应用选择，ISO5211标准法兰平台配套球阀，不锈钢304支架和联轴器。
PPH电动双由令球阀外形尺寸
|
通径(mm) |
英寸″ |
尺寸（mm） |
|||||||
|
L |
L1 |
L2 |
D1 |
D2 |
D3 |
D4 |
D5 |
||
|
15 |
1/2 |
112 |
60 |
16 |
13 |
20.1 |
20.3 |
31 |
45 |
|
20 |
3/4 |
132 |
73 |
19 |
18 |
25.1 |
25.3 |
37 |
55 |
|
25 |
1 |
144 |
78 |
22 |
23 |
32.1 |
32.3 |
44 |
66 |
|
32 |
1 1/4 |
165 |
87 |
26 |
30 |
40.1 |
40.3 |
54 |
82 |
|
40 |
1 1/2 |
171 |
92 |
31 |
38 |
50.1 |
50.3 |
65 |
98 |
|
50 |
2 |
200 |
112 |
38 |
48 |
63.1 |
63.3 |
79 |
120 |
|
65 |
2 1/2 |
273 |
136 |
44 |
61 |
75.1 |
75.3 |
92 |
140 |
|
80 |
3 |
303 |
158 |
51 |
69 |
90.1 |
90.3 |
108 |
160 |
|
100 |
4 |
326 |
176 |
61 |
99 |
110.1 |
110.4 |
146 |
225 |
UPVC 硬聚氯乙烯 温度-10°C~80°C
CPVC 氯化聚氯乙烯 温度-20°C~95°C
RPP 增强聚丙稀 温度-14°C~90°C
PVDF 聚偏二氟乙烯 温度-40°C~140°C
PPH 均聚型聚丙烯 温度-14°C~95°C
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
