详细介绍

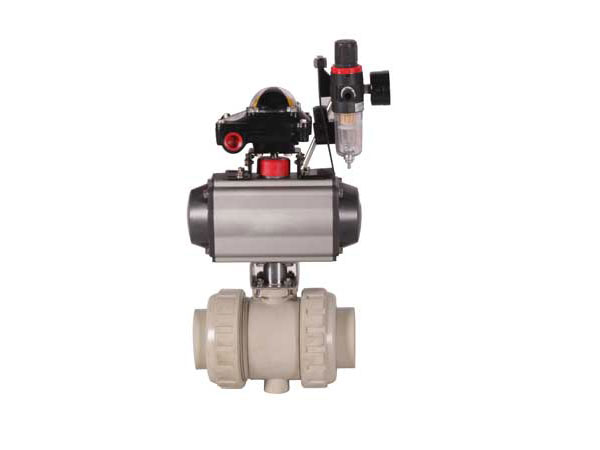

PPH气动双由令球阀由本公司自主研发生产，在保证质量的同时，价格也是非常合理，以及在售后我们也做的非常完善。PPH气动双由令球阀适用于各种不同的轻重工业工况以及建筑管道。塑料球阀广泛应用于：电气、造纸、锅炉、制药、矿山、化工、机械设备管道、电子工业，城市建设等领域。
| 产品名称 | PPH气动双由令球阀 |
| 产品型号 | Q661F |
| 公称通径 | DN15-100 |
| 压力范围 | 1.0MPa |
| 阀体材质 | （RPP.UPVC,CPVC,PVDF,PPH） |
PPH气动双由令球阀介绍：
PPH气动球阀采用双由令承插连接，不须使用特殊工具即可快速装配，具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。气动塑料球阀阀体材质卫生无毒、耐腐蚀性强、重量轻、应用范围广，例如：纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
产品特点：
1、PPH气动双由令球阀采用双向双由令结构，可同时当由令及阀门使用，可在前段设备管路不必停工的状态下，关闭球阀，卸下由令，进行后段工程维修。
2、PPH气动双由令球阀阀体具有优良的耐化学腐蚀性能，在由令端有FPM或EPDM "O"环，配合PTFE垫座之使用，能防止多数化学物质之腐蚀。
3、垫座松紧可做适度调整。管壁平洁光滑，输送流体时具有较小的磨擦阻力和附着力。
4、PPH气动双由令球阀阻燃性能为自熄性。低热传导性能，约为钢材的1/200。重量轻，相当于钢管1/5，铜管的1/6。
5、介质中重离子含量达超纯水标准，卫生指标符合国家卫生标准要求。
6、优异的耐老化和抗紫外线性能，使正常使用寿命比其它管道系统均有很大的延长。
气动执行器：
本公司采用新型GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用AW型系列气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。
技术参数和性能
PPH气动双由令球阀的现实作用 气动球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
气动球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
PPH气动双由令球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8. 因为气动球阀动力源采用的是气体，一般为0.2-0.8MPa压力，相对比较安全。气动球阀如果漏气的话，相对液动、电动来说，气体可以直接排出，对环境没有污染，同时具有较高的安全性。
9.相对于手动和涡轮转动球阀来说，气动球阀可以大口径配置，（手动和涡轮转动球阀一般都在DN300口径以下，气动球阀目前可以达到DN1200口径。）
气动塑料球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。
PPH气动双由令球阀规格参数
|
空气驱动 |
压缩空气4-6bar(可带手轮) |
|
公称通径 |
15～100mm |
|
公称压力 |
1.0～1.6Mpa |
|
适用温度 |
0～+60℃ |
|
连接方式 |
法兰、螺纹、由令 |
|
阀结构 |
一体、三通L、三通T |
|
阀体材质 |
PPH |
|
阀芯材质 |
PPH |
|
密封材质 |
PTFE |
|
适用介质 |
水，油，腐蚀性液体，气体 |
|
可选附件 |
限位开关、定位器、电磁阀、减压阀 |
PPH气动双由令球阀外形尺寸
|
通径(mm) |
英寸″ |
尺寸（mm） |
|||||||
|
L |
L1 |
L2 |
D1 |
D2 |
D3 |
D4 |
D5 |
||
|
15 |
1/2 |
112 |
60 |
16 |
13 |
20.1 |
20.3 |
31 |
45 |
|
20 |
3/4 |
132 |
73 |
19 |
18 |
25.1 |
25.3 |
37 |
55 |
|
25 |
1 |
144 |
78 |
22 |
23 |
32.1 |
32.3 |
44 |
66 |
|
32 |
1 1/4 |
165 |
87 |
26 |
30 |
40.1 |
40.3 |
54 |
82 |
|
40 |
1 1/2 |
171 |
92 |
31 |
38 |
50.1 |
50.3 |
65 |
98 |
|
50 |
2 |
200 |
112 |
38 |
48 |
63.1 |
63.3 |
79 |
120 |
|
65 |
2 1/2 |
273 |
136 |
44 |
61 |
75.1 |
75.3 |
92 |
140 |
|
80 |
3 |
303 |
158 |
51 |
69 |
90.1 |
90.3 |
108 |
160 |
|
100 |
4 |
326 |
176 |
61 |
99 |
110.1 |
110.4 |
146 |
225 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
