U41H法兰式柱塞阀

型号：U41H 更新时间：2020-06-03

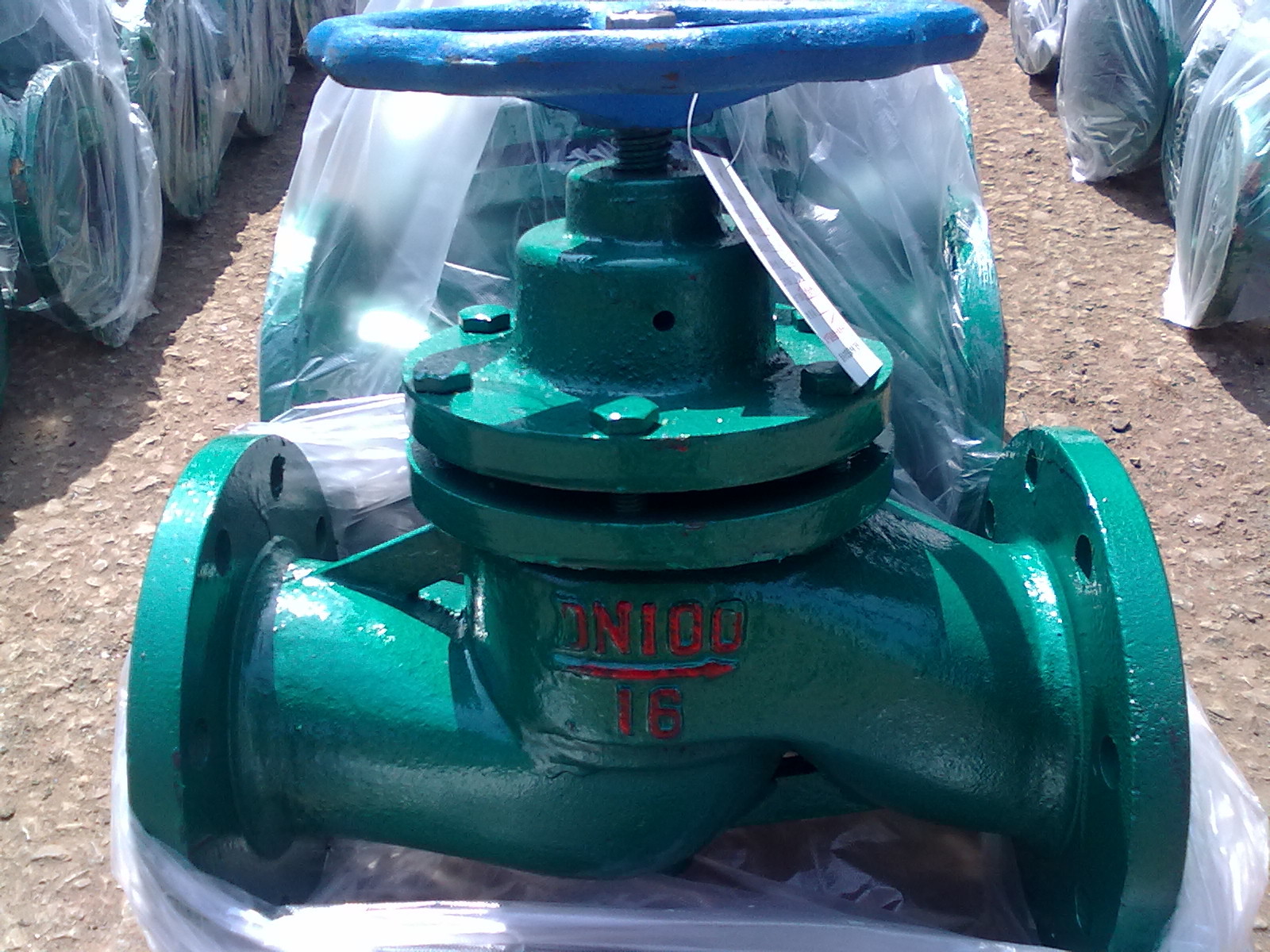

特点：柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。

质量稳定
价格合理
交货快捷

详细介绍

U41H法兰式柱塞阀由本公司精心生产的一款柱塞阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。法兰式柱塞阀由适用于各种不同的轻重工业工况以及建筑管道。柱塞阀广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	柱塞阀
产品型号	U41H
公称通径	DN15-300
压力范围	1.6-4.0MPa
阀体材质	铸铁、铸钢、不锈钢

产品介绍：
U41H法兰式柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。由于密封圈采用新型非金属材料制成，具有经受长期高温、高压而不丧失弹性的性能，而且柱塞与密封圈之间的接触面积大，再者，密封圈系混合材料性能好，因此，密封可靠，经久耐用。主要适用于冶金、电业、化工、炼油、化肥、轻工、食品等行业中。

结构及特点

柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成。当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。
在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏、同时阀门开启矩小、能实现阀门的迅速开启和关闭。
由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，具有经受长期高温、高压而不丧失弹性，所以密封性能可靠，经久耐用。

安装和维修

1.本公司生产的柱塞阀出厂前均按ZBJ16006进行试验、验收、使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
2.本柱塞阀可在任意位置安装，介质流动方向见阀体一箭头所示。
3.经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后，再将中法兰螺栓均匀地略加旋紧以至不渗漏即可同时更换时应防止柱塞和新装密封环裂痕和碰伤。
4.在短时间内，冷热交替温差较大的管道中，柱塞阀不能使用。

性能规范：

公称压力	1.6	2.5	4.0	6.4	10.0
壳体试验压力（MPa）	2.4	3.75	6.0	9.6	15.0
高压密封试验压力（MPa）	1.76	2.75	4.4	7.04	11.0
低压气密封试验压力（MPa）	0.5～0.7
适用介质	水、蒸汽、油品（C）		硝酸类（P）、醋酸类（R）
适用温度（℃）	≤425		≤200

主要外形和连接尺寸：

型号	公称通径	主要外形尺寸和连接尺寸
型号	公称通径	L	D	D1	D2	b	Z-d	D0
U41H/Y/W-16C/P/R	15	130	95	65	45	14	4-14	80
	20	150	105	75	55	14	4-14	100
	25	160	115	85	65	14	4-14	120
	32	180	135	100	78	16	4-18	140
	40	200	145	110	85	16	4-18	160
	50	230	160	125	100	16	4-18	180
	65	290	180	145	120	18	4-18	220
	80	310	195	160	135	20	8-18	240
	100	350	215	180	155	20	8-18	280
	125	400	245	210	185	22	8-18	320
	150	480	280	240	210	24	8-23	350
	200	600	335	295	265	26	12-23	450
	250	650	405	355	320	30	12-25	500
	300	750	460	410	375	30	12-25	560
	350	850	520	470	435	34	16-25	640
	400	950	580	525	485	36	16-30	720
U41H/Y/W-25C/P/R	15	130	95	65	45	16	4-14	80
	20	150	105	75	55	16	4-14	100
	25	160	115	85	65	16	4-14	120
	32	180	135	100	78	18	4-18	140
	40	200	145	110	85	18	4-18	160
	50	230	160	125	100	20	4-18	180
	65	290	180	145	120	22	8-18	220
	80	310	195	160	135	22	8-18	240
	100	350	230	190	160	24	8-23	280
	125	400	270	220	188	28	8-25	320
	150	480	300	250	218	30	8-25	350
	200	600	360	310	278	34	12-25	450
	250	650	425	370	332	36	12-30	500
	300	750	485	430	390	40	16-30	560
	350	850	550	490	448	44	16-34	640
	400	950	610	550	505	48	16-34	720
U41H/Y/W-40C/P/R	15	130	95	65	45	16	4-14	80
	20	150	105	75	55	16	4-14	100
	25	160	115	85	65	16	4-14	120
	32	180	135	100	78	18	4-18	140
	40	200	145	110	85	18	4-18	160
	50	230	160	125	100	20	4-18	180
	65	290	180	145	120	22	8-18	220
	80	310	195	160	135	22	8-18	240
	100	350	230	190	160	24	8-23	280
	125	400	270	220	188	28	8-25	320
	150	480	300	250	218	30	8-25	350
	200	600	375	320	282	38	12-30	450
	250	650	445	385	345	42	12-34	500
	300	750	510	450	408	46	16-34	560
	350	850	570	510	465	52	16-34	640
	400	950	655	585	535	58	16-41	720

温馨提示：“U41H法兰式柱塞阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
