详细介绍

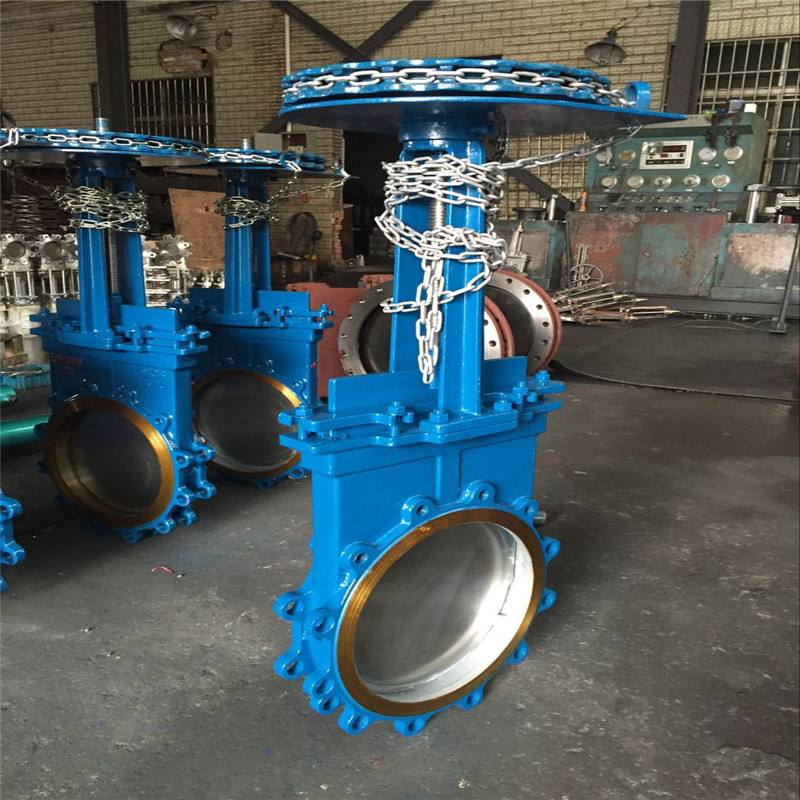

PZL73H链轮式凸耳式刀型闸阀由本公司精心生产的一款刀型闸阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。链轮式凸耳式刀型闸阀适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 链轮式凸耳式刀型闸阀 |
| 产品型号 | PZL73H |
| 公称通径 | DN50-1200 |
| 压力范围 | 1.0-1.6MP |
| 阀体材质 | 铸铁，球墨铸铁，铸钢，不锈钢 |
一、产品介绍：
伞齿轮凸耳式刀型闸阀又名刀闸阀，采用伞齿轮驱动，具有结构紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力0.6MPa-1.6MPa，使用温度-29-425℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。
二、主要性能规范：
|
公称压力 |
MPa |
|
壳体试验 |
1.5 |
|
密封试验 |
1.1 |
|
工作温度 |
橡胶≤ 80℃四氟密封≤180℃硬密封≤425℃ |
|
运用介质 |
纸浆、污水、煤气、煤浆等 |
三、主要零部件材质：
|
阀体、上盖 |
碳钢、不锈钢 |
|
闸板 |
不锈钢 |
|
阀杆 |
不锈钢 |
|
密封圈 |
橡胶、四氟、不锈钢、 硬质合金 |
四、主要外形连接尺寸：(mm)
|
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6 |
50 |
48 |
90 |
110 |
325 |
4-M12 |
1.0 |
50 |
48 |
100 |
125 |
325 |
4-M16 |
|
65 |
48 |
110 |
130 |
340 |
4-M12 |
65 |
48 |
120 |
145 |
340 |
4-M16 |
||
|
80 |
51 |
125 |
150 |
355 |
4-M16 |
80 |
51 |
135 |
160 |
355 |
4-M16 |
||
|
100 |
51 |
145 |
170 |
405 |
4-M16 |
100 |
51 |
155 |
180 |
405 |
8-M16 |
||
|
125 |
57 |
175 |
200 |
440 |
8-M16 |
125 |
57 |
185 |
210 |
440 |
8-M16 |
||
|
150 |
57 |
200 |
225 |
520 |
8-M16 |
150 |
57 |
210 |
240 |
520 |
8-M20 |
||
|
200 |
70 |
255 |
280 |
580 |
8-M16 |
200 |
70 |
265 |
295 |
580 |
8-M20 |
||
|
250 |
70 |
310 |
335 |
670 |
12-M16 |
250 |
70 |
320 |
350 |
670 |
12-M20 |
||
|
300 |
76 |
362 |
395 |
820 |
12-M20 |
300 |
76 |
368 |
400 |
820 |
12-M20 |
||
|
350 |
76 |
412 |
445 |
925 |
12-M20 |
350 |
76 |
428 |
460 |
925 |
16-M20 |
||
|
400 |
89 |
462 |
495 |
1030 |
16-M20 |
400 |
89 |
482 |
515 |
1030 |
|
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
