详细介绍

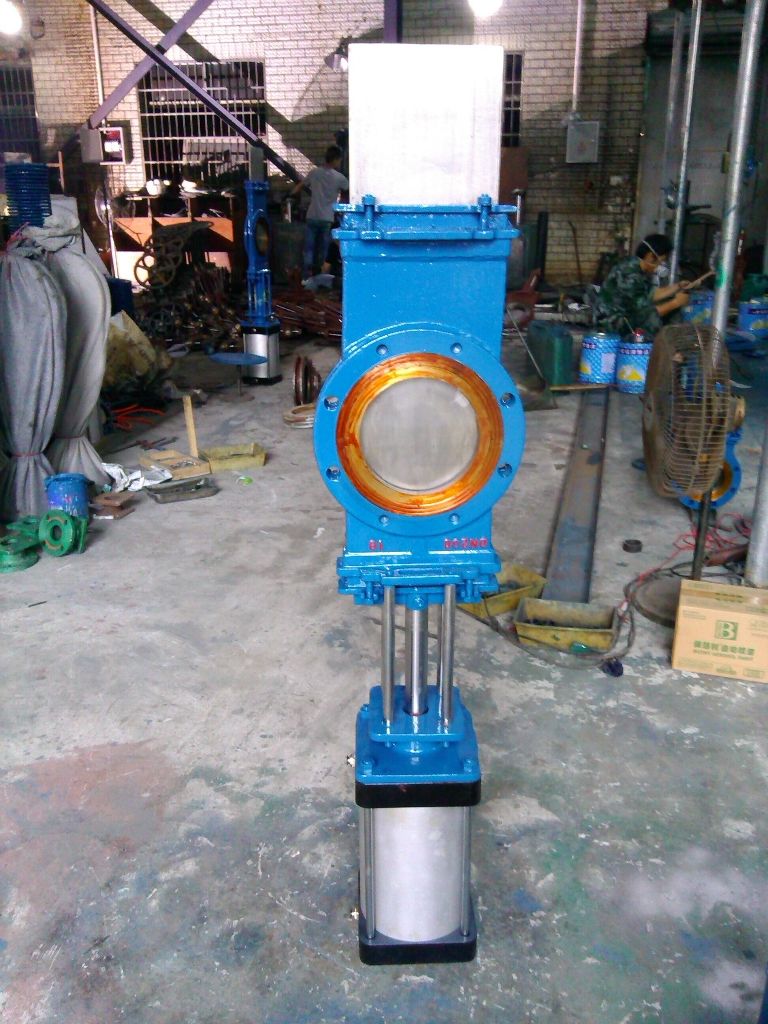

SCZ673H气动穿透式插板阀由本公司精心生产的一款刀型插板阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。气动穿透式插板阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
产品名称 | SCZ673H气动穿透式插板阀 |
产品型号 | SCZ673H |
公称通径 | DN50-1200mm |
压力范围 | 1.0-1.6MPa |
阀体材质 | 铸铁,球墨铸铁,铸钢,不锈钢 |
一、产品介绍:
气动穿透式插板阀属阀门技术领域。所要解决的问题是提供一种结构长度短、体积小、密封可靠、使用寿命长的刀闸阀。构成中包括阀体、闸板、阀盖、阀杆和传动机构,其特点为,阀体为平面板状结构、与管道对夹连接,闸板采用单闸板,一侧与阀体阀座密封,背面与阀体另一侧之间楔形接触,密封面与介质流向相对。所述楔形接触结构是在密封面背面均设楔形压紧块,阀体另一侧对应压紧块处设调节顶丝。本产品具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷,密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便等优点。适宜在含粉尘或焦油的煤气管线中使用。
二、产品特点:
1.流体阻力小,密封面受介质的冲刷和侵蚀小。
2.开闭较省力。启、闭所需力矩较小;
3.可以使用在介质向两方向流动的环网管路上,也就是说介质的流向不受限制;
4.形体简单,结构长度短,制造工艺性好,适用范围广。 全开时,密封面受工作介质的冲蚀比截止阀小;
5.结构长度比较短。
SCZ673F型穿透式插板阀
阀体、上盖Valve body, upper cap |
碳钢、不锈钢Carbon steel, stainless steel |
阀板Valve plate |
不锈钢stainless steel |
阀杆Stem |
不锈钢stainless steel |
密封圈Seal ring |
四氟、橡胶PTFE,Rubber |
主要性能规范 Key performance indicators
公称压力Nominal pressure |
PN |
壳体试验Casing test |
1.5XPN |
密封试验Leak test |
1.1XPN |
工作温度Operating temperature |
橡胶≤80℃ 四氟密封≤180℃ |
适用介质Working medium |
干灰、纸浆、糖浆、污水、煤气粉末颗粒物、渣水混合物等Dry dust, paper pulp, syrup, sewage, gas, powder, particle, slag-water mix, etc. |
主要外形及连接尺寸Profile and connection dimension Unit:mm
DN |
L |
H1 |
H2 |
H3 |
D1 |
D2 |
D0 |
N-M |
P |
B |
100 |
51 |
405 |
705 |
585 |
180 |
156 |
240 |
8-M16 |
490 |
170 |
125 |
57 |
450 |
780 |
665 |
210 |
184 |
260 |
8-M16 |
490 |
190 |
150 |
570 |
510 |
810 |
770 |
240 |
211 |
280 |
8-M20 |
490 |
240 |
200 |
70 |
615 |
930 |
920 |
295 |
266 |
300 |
12-M20 |
520 |
335 |
250 |
70 |
715 |
1080 |
1175 |
355 |
319 |
320 |
12-M24 |
520 |
335 |
300 |
76 |
822 |
1140 |
1255 |
410 |
370 |
340 |
12-M24 |
520 |
335 |
350 |
76 |
975 |
1290 |
1455 |
470 |
429 |
360 |
16-M24 |
520 |
350 |
400 |
89 |
1024 |
1344 |
1559 |
525 |
480 |
400 |
16-M27 |
605 |
390 |
450 |
89 |
1235 |
1560 |
1926 |
585 |
548 |
450 |
20-M27 |
605 |
430 |
500 |
114 |
1265 |
1610 |
2226 |
650 |
609 |
500 |
20-M30 |
605 |
430 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
