详细介绍
Q347Y上装式硬密封球阀由本公司精心生产的一款球阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。上装式硬密封球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 上装式硬密封球阀 |
| 产品型号 | Q347Y |
| 公称通径 | DN50-350 |
| 压力范围 | 1.6-2.5MPa |
| 阀体材质 | 铸钢丨不锈钢（304L/R、316L/R） |
产品介绍：

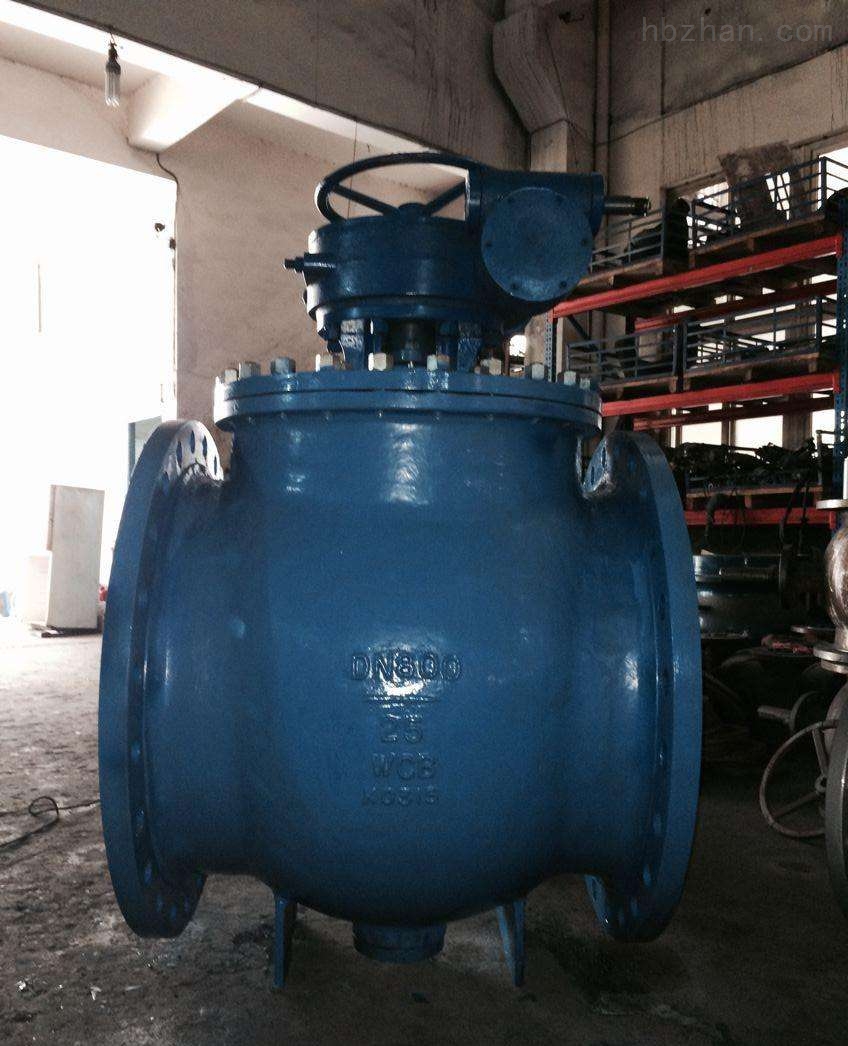

上装式硬密封球阀适合用于天然气管道，阀体是一体化，减少泄露点，维修方便，工艺先进，接受压力高，使用范围广。阀体作成整体，在其上部设有阀盖，阀座、球体、密封圈等均从上部装入。其优点是检修及更换阀座时，不必将球阀从管线上拆下来，仅打开阀盖，将球体吊出即可，这给地下管线，特别是原子能工业用球阀带来很大方便。
产品特点：
（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中
产品结构图：
PN1.6MPa主要连接尺寸：
|
DN |
d |
L |
D |
D1 |
D2 |
b |
f |
Z-φd1 |
|
50 |
42 |
230 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
|
65 |
58 |
290 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
|
80 |
65 |
310 |
192 |
160 |
135 |
22 |
3 |
8-φ18 |
|
100 |
82 |
350 |
215 |
180 |
155 |
22 |
3 |
8-φ18 |
|
125 |
120 |
400 |
245 |
210 |
185 |
24 |
3 |
8-φ18 |
|
150 |
132 |
480 |
280 |
240 |
210 |
26 |
3 |
8-φ23 |
|
200 |
170 |
600 |
335 |
295 |
265 |
28 |
3 |
12-φ23 |
|
250 |
225 |
730 |
405 |
355 |
320 |
30 |
3 |
12-φ25 |
|
300 |
257 |
838 |
460 |
410 |
375 |
32 |
4 |
12-φ25 |
|
350 |
335 |
889 |
520 |
470 |
435 |
34 |
4 |
16-φ25 |
PN2.5MPa主要连接尺寸：
|
DN |
d |
L |
D |
D1 |
D2 |
b |
f |
Z-φd1 |
|
50 |
42 |
230 |
160 |
125 |
100 |
20 |
3 |
4-φ18 |
|
65 |
58 |
290 |
180 |
145 |
120 |
22 |
3 |
8-φ18 |
|
80 |
65 |
310 |
195 |
160 |
135 |
22 |
3 |
8-φ18 |
|
100 |
82 |
350 |
230 |
190 |
160 |
24 |
3 |
8-φ23 |
|
125 |
120 |
400 |
270 |
220 |
188 |
28 |
3 |
8-φ25 |
|
150 |
132 |
480 |
300 |
250 |
218 |
30 |
3 |
8-φ25 |
|
200 |
170 |
600 |
360 |
310 |
278 |
34 |
3 |
12-φ25 |
|
250 |
225 |
730 |
425 |
370 |
332 |
36 |
3 |
12-φ30 |
|
300 |
257 |
838 |
485 |
430 |
390 |
40 |
4 |
16-φ30 |
|
350 |
335 |
889 |
550 |
490 |
448 |
44 |
4 |
16-φ34 |
我公司球阀制造标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门 一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998
购买本公司球阀请按以下指示进行安装：（详情或见产品说明书）
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
