L型三通球阀,三通涡轮球阀

型号：Q44F 更新时间：2020-10-08

特点：L型主要连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

质量稳定
价格合理
交货快捷

详细介绍

L型三通球阀由本公司精心生产的一款球阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。L型三通球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	三通L型球阀
产品型号	Q44F、Q44H
公称通径	DN15-300
压力范围	1.6-3.2MPa
阀体材质	铸钢，不锈钢

产品介绍：

L型主要连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。产品特点：（1）、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。（2）、三通球芯分T型和L型，使用寿命长，流通能力大，阻力小。（3）、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。

三通球阀具有如下的一些优点：
1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。

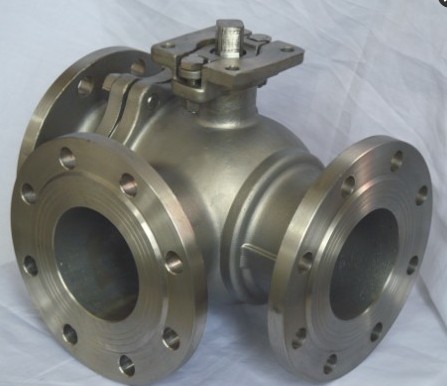

主要结构图片：

主要性能参数：

型号		Q44F-16C	Q44F-25C	Q44F-40C	Q44F-16P	Q44F-25P	Q44F-40P
工作压力（℃）		1.6	2.5	4.0	1.6	2.5	4.0
适用温度（℃）		≤150
适用介质		水、蒸汽、油品等			弱腐蚀性介质
材料	阀体	碳素钢铸件			铬镍钛不锈钢铸件
	球体、阀杆	2Cr13			铬镍钛不锈钢
	密封圈	增强聚四氟乙烯
	填料	聚四氟乙烯

主要性能范围：

公称压力 PN(MPa)	试验压力
	壳体	高压液密封	低压液密封
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
适用工况	适用介质		水、油品、气等非腐蚀介质和酸碱腐蚀介质
	适用温度		-28～350℃
应用规范	连接法兰		JB79-59 GB9113、 HG20592-97、 ANSI B16.5
	检验试验		JB/T 9092-99 、API598

主要零件材料：

零件名称	材质
零件名称	GB	ASTM
阀体、阀盖	WCB	A216-WCB
密封圈	PTFE、对位聚苯	PTFE、对位聚苯
球体	1Cr18Ni9Ti	SS 304
阀座、阀杆	2Cr13	A246-416
双头螺栓	35CrMoA	A193-B7

L型国标连接尺寸和外形 PN1.6MPa

型号	公称通径 DN(mm)	尺寸(mm)
型号	公称通径 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
Q44F-16C 　　　(P) 　　　(R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800

L型美标连接尺寸和外形 150Lb

公称通径 DN		尺寸(mm)
(in)	(mm)	L	D	D1	D2	b	f	Z-φd	H	LO
1/2	15	140	89	60.5	35	10	1.6	4-φ15	55	130
3/4	20	165	98	70	43	11	1.6	4-φ15	55	130
1	25	165	108	79.5	51	12	1.6	4-φ15	70	140
11/4	32	220	117	79	64	13	1.6	4-φ15	75	180
11/2	40	250	127	98.5	73	15	1.6	4-φ15	90	220
21/2	50	260	152	120.5	92	16	1.6	4-φ19	104	260
2	65	320	178	139.5	105	18	1.6	4-φ19	153	350
3	80	320	190	152.5	127	19	1.6	4-φ19	187	400
4	100	370	229	190.5	157	24	1.6	8-φ19	206	500
5	125	510	254	216	186	24	1.6	8-φ22	252	600
6	150	510	279	241.5	216	26	1.6	8-φ22	244	1000
8	200	580	373	298.5	270	29	1.6	8-φ22	283	1300
10	250	670	406	362	324	31	1.6	12-φ25	345	1600
12	300	720	483	432	381	32	1.6	12-φ25	420	2100

我公司球阀制造标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998

购买本公司铸铁法兰球阀请按以下指示进行安装：（详情或见产品说明书）

（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

（5）本类阀应安装在管道的水平方向或垂直方向。

（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

温馨提示：“L型三通球阀,三通涡轮球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
