详细介绍

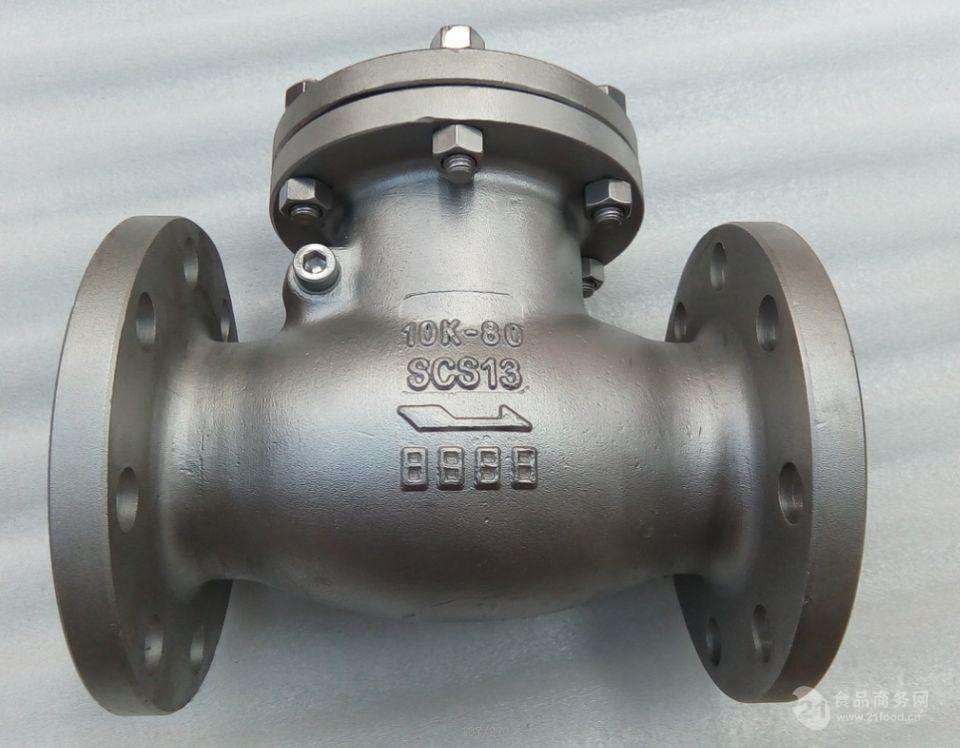

H44H,H44W日标旋启式止回阀由本公司精心生产的一款止回阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。日标旋启式止回阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | H44H,H44W日标旋启式止回阀 |
| 产品型号 | H44H、H44W |
| 公称通径 | DN50-DN350mm |
| 压力范围 | 10-20K |
| 阀体材质 | 铸钢、不锈钢 |
产品介绍：
H44H、H44W日标旋启式止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启 或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。旋启式止回阀适用介质为：水、油品、蒸汽、酸性介质等,产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
技术参数：
|
结构长度 Face To Face |
法兰尺寸 Flange Dimension |
压力-温度 Pressure Temperaturae Lating |
试验-检验 Inspection and Test |
|
JIS B2002 |
JIS B2212 B2214 |
JIS B2074 B2084 |
JIS B2003 |
10K规格制造标准：
|
设计与制造 Design and Manufacture |
结构长度 Face To Face |
法兰尺寸 Flange Dimension |
压力-温度 Pressure Temperature Lating |
试验-检验 Inspection and Test |
|
JIS B2074 B2084 |
JIS B2002 |
JIS B2212 B2214 |
JIS B2074 B2084 |
JIS B2003 |
10K规格主要尺寸和重量：
|
DN mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
W(kg) |
|
50 |
2 |
203 |
155 |
120 |
100 |
16 |
4-19 |
165 |
165 |
17 |
|
65 |
21/2 |
216 |
175 |
140 |
120 |
18 |
4-19 |
175 |
175 |
25 |
|
80 |
3 |
241 |
185 |
150 |
130 |
18 |
8-19 |
190 |
190 |
29 |
|
100 |
4 |
292 |
210 |
175 |
155 |
18 |
8-19 |
215 |
215 |
50 |
|
150 |
6 |
406 |
280 |
240 |
215 |
22 |
8-23 |
265 |
265 |
85 |
|
200 |
8 |
495 |
330 |
290 |
265 |
22 |
12-23 |
320 |
320 |
150 |
|
250 |
10 |
622 |
400 |
355 |
325 |
24 |
12-25 |
365 |
365 |
240 |
|
300 |
12 |
698 |
445 |
400 |
370 |
24 |
16-25 |
415 |
415 |
35 |
|
350 |
14 |
787 |
490 |
445 |
415 |
26 |
16-25 |
460 |
460 |
460 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
